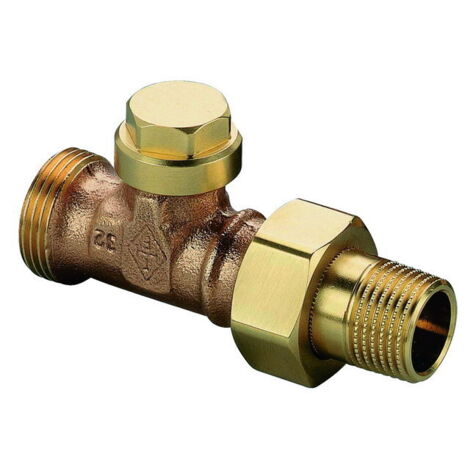

IMI Heimeier Rücklauf-Verschraubung, R 1/2" x G 3/4" Außengewinde, Rotguss

IMI Heimeier Rücklauf-Verschraubung, R 1/2" x G 3/4" Außengewinde, Rotguss

Die IMI Heimeier Rücklauf-Verschraubung mit R 1/2 Verschraubungsanschluss und G 3/4 Außengewinde ist eine robuste und präzise Komponente für Heizkreise. Gefertigt aus korrosionsbeständigem, entzinkungsfreiem Rotguss, ermöglicht sie eine zuverlässige Absperrung und Feinstregulierung. Sie ist ideal für den Einsatz in Fußbodenheizungssystemen und anderen Heizkreisanwendungen und kann mit Kunststoff-, Kupfer-, Präzisionsstahl- oder Verbundrohren kombiniert werden.

Welche Materialeigenschaften zeichnen die Verschraubung aus?

Das Gehäuse der IMI Heimeier Rücklauf-Verschraubung besteht aus korrosionsbeständigem und entzinkungsfreiem Rotguss. Dieses Material trägt zur Langlebigkeit und Zuverlässigkeit der Verschraubung bei, insbesondere in Umgebungen mit wechselnden Temperaturen und Wasserqualitäten.

Welche Anschlussmöglichkeiten bietet die Rücklauf-Verschraubung?

Die heizkreisseitige Verschraubung ist als G 3/4 Außengewinde ausgeführt und konusdichtend. Sie ist in Verbindung mit Klemmverschraubungen für Kunststoff-, Kupfer-, Präzisionsstahl- oder Verbundrohr geeignet. Der verteilerseitige Anschluss ist als Verschraubung R 1/2 konzipiert.

Welche Regel- und Absperrfunktionen sind integriert?

Die Verschraubung verfügt über eine Absperrung und eine Feinstregulierung durch einen Doppelkegel ohne Hubbegrenzung. Eine Veränderung der Voreinstellung beim Öffnen oder Schließen ist ausgeschlossen. Der Verschraubdeckel ist flachdichtend ausgeführt. Die Bedienung erfolgt über einen Innensechskant, und eine Ablassmöglichkeit ist vorhanden.

Welche Betriebsbedingungen und Strömungskennwerte sind zu beachten?

Für den sicheren Betrieb ist eine zulässige Betriebstemperatur von 120 °C und ein zulässiger Betriebsüberdruck von 10 bar angegeben. Die Strömungskennwerte umfassen einen KV-Wert von 0,090 - 1,31 und einen Kvs-Wert von 1,31.

Technische Daten

• Werkstoff des Gehäuses: Rotguss
• Heizkreisseitiger Anschluss: Außengewinde G 3/4
• Verteilerseitiger Anschluss: Verschraubung R 1/2
• Zulässige Betriebstemperatur: 120 °C
• Zulässiger Betriebsüberdruck: 10 bar
• KV-Wert: 0,090 - 1,31
• Kvs-Wert: 1,31
• Bedienung: Innensechskant
• Einstellbar: ja
• Mit Ablassmöglichkeit (Anschluss): ja
• Bauhöhe: 30

Die IMI Heimeier Rücklauf-Verschraubung (R 1/2 x G 3/4) aus Rotguss bietet eine langlebige und präzise Lösung für die Regelung von Heizkreisen. Mit ihrer Absperr- und Feinstregulierungsfunktion, einer Belastbarkeit von bis zu 120 °C und 10 bar sowie der Kompatibilität mit verschiedenen Rohrtypen ist sie eine zuverlässige Komponente für diverse Heizungsinstallationen, die zudem ohne Spezialwerkzeug montiert werden kann.

Produktspezifikation

• Hersteller-Warengruppe: Fußboden-Komponenten
• Hersteller-Produktgruppe: IMI Heimeier
• Hersteller-Artikelnummer: 0404-02.000
• Ausführung: Schlussstück/Außengewinde
• Bauhöhe: 30
• Werkstoff des Gehäuses: Bronze
• Bedienung: Innensechskant
• Rechtwinklige Ausführung: nein
• Einstellbar: ja
• Mit Quetschset: nein
• Abmessung Rohranschluss: 3/4 Zoll Eurokonus
• KV-Wert: 0,090 - 1,31
• Verkürzte Baulänge: nein
• Strömungsrichtung entgegengesetzt: nein
• Kvs-Wert: 1,31
• Mit Ablassmöglichkeit (Anschluss): ja
