IMI Pneumatex Nachspeisung Pleno PX Connect, für Compresso Druckhalteanlagen

IMI Pneumatex Druckhalteüberwachung und Nachspeisesysteme Pleno PX Connect, ohne Pumpe, für Compresso Druckhalteanlagen

Die IMI Pneumatex Nachspeisung Pleno PX Connect ist eine spezialisierte TecBox-Steuereinheit mit Hydraulikeinheit für Compresso Druckhalteanlagen. Sie ermöglicht eine automatische Nachspeisung ohne Pumpe und ist für Heiz-, Solar- und Kühlwassersysteme konzipiert. Das System unterstützt die Aufrechterhaltung eines optimalen Anlagendrucks in HLK-Installationen und speist die benötigte Wassermenge für einen effizienten Betrieb nach.

Wie unterstützt die Pleno PX Connect die Druckhaltung und Nachspeisung?

Die IMI Pneumatex Pleno PX Connect TecBox-Steuereinheit ist eine Hydraulikeinheit, die für die Druckhalteüberwachung und automatische Nachspeisung in HLK-Installationen entwickelt wurde. Sie ermöglicht eine Nachspeisung ohne Pumpe und wird über eine Compresso Druckhaltestation angesteuert. Die integrierte Fillsafe Nachspeiseüberwachung und -ansteuerung mit Kontaktwasserzähler und Magnetventil sorgt für eine präzise Steuerung. Das System ist für Heiz-, Solar- und Kühlwassersysteme geeignet und erfüllt die Anforderungen der Normen EN 12828, EN 12976, ENV 12977, EN 12952 sowie EN 12953. Ein Anschluss für eine optionale Pleno P BA4R Zusatzhydraulikeinheit mit Systemtrenner zum Schutz der Wasserversorgung nach EN 1717 ist vorhanden. Die Einheit ist nicht für kompressorgesteuerte Ausdehnungsautomaten geeignet.

Welche Medien können mit der Pleno PX Connect verarbeitet werden?

Der Medieneintritt erfolgt über Frischwasser. Auf der Verbraucherseite können nicht aggressive und nicht giftige Medien im Anwendungsbereich verwendet werden. Ein Frostschutzmittelzusatz von bis zu 50 % ist zulässig. Die mediumberührten metallischen Komponenten bestehen aus Stahl, Gusseisen, Edelstahl, Messing und Rotguss, was eine hohe Materialbeständigkeit sicherstellt.

Welche technischen Details sind für Installation und Betrieb relevant?

Die IMI Pneumatex Pleno PX Connect arbeitet mit einer Spannungsversorgung von 1 x 230 V (+/- 10 %) / 50 Hz und hat einen elektrischen Leistungsbedarf von 0,02 kW. Die Schutzart beträgt IP 65. Der zulässige Druckbereich liegt zwischen 0 bar und 10 bar. Die zulässige Medientemperatur reicht von 0 °C bis 65 °C, während die maximale Umgebungstemperatur 40 °C beträgt. Die Anschlussnennweite am Eingang (Swm) ist G3/4 und am Ausgang (Sout) G1/2. Für die Montage ist kein Spezialwerkzeug erforderlich.

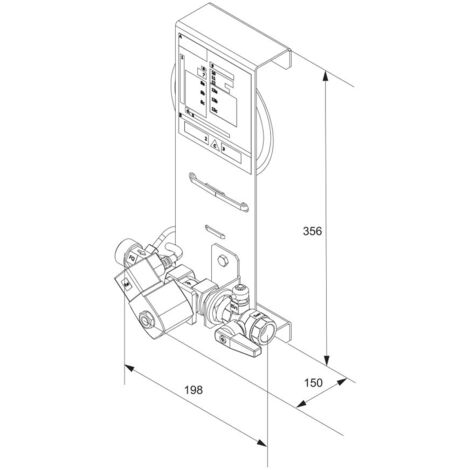

Technische Daten

• Breite: 198 mm
• Höhe: 356 mm
• Tiefe: 150 mm
• Gewicht (leer): 1,1 kg
• Min. zulässiger Druck: 0 bar
• Max. zulässiger Druck: 10 bar
• Min. zulässige Temperatur: 0 °C
• Max. zulässige Temperatur: 65 °C
• Elektrischer Leistungsbedarf: 0,02 kW
• Schutzart: IP 65

Die IMI Pneumatex Nachspeisung Pleno PX Connect bietet eine zuverlässige und effiziente Lösung für die Druckhaltung und automatische Nachspeisung in Heiz-, Solar- und Kühlsystemen. Mit einem zulässigen Druckbereich von 0 bis 10 bar und einer Medientemperatur von 0 bis 65 °C unterstützt die Einheit einen stabilen Anlagenbetrieb. Die integrierte Fillsafe Überwachung und die automatische Befüllungsfunktion tragen zur Langlebigkeit und Effizienz der angeschlossenen Systeme bei.

Produktspezifikation

• Hersteller-Warengruppe: Pleno
• Hersteller-Produktgruppe: IMI Pneumatex
• Hersteller-Artikelnummer: 30106010011
• Baulänge: 198
• Bauhöhe: 356
• Bautiefe: 150
• Mit Filter: nein
• Druck: 0 - 10
• Mit Entlüfter: nein
• Geeignet für Membrandruckausdehnungsgefäß: ja
• Geeignet für kompressorgesteuerten Ausdehnungsautomaten: nein
• Mit automatischer Befüllung: ja
