IMI Heimeier TA Absperrklappe TA-BTV PN 16, DN 125, Anflanschklappe
Das könnte Sie auch interessieren
Mit ähnlichen Produkten vergleichen
Produktinformationen
Beschreibung

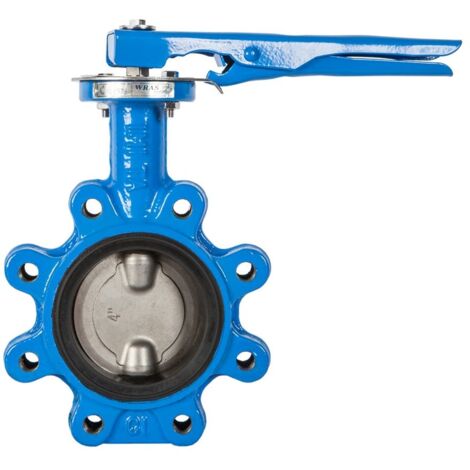

IMI TA Absperrklappe TA-BTV, DN 125 Nenndruck PN 16, Anflanschklappe
Die IMI TA Absperrklappe TA-BTV ist eine Anflanschklappe für Heizungs-, Kälte- und Brauchwassersysteme. Mit einem Nenndurchmesser von DN 125 und einem Nenndruck von PN 16 eignet sie sich für Wasser, neutrale Flüssigkeiten sowie Wasser-Glykol-Gemische. Die Klappe ist für den Einbau zwischen Flanschen nach EN 1092-2 konzipiert und zeichnet sich durch ihre robuste Bauweise aus.
Welche Materialien ermöglichen die Langlebigkeit der Absperrklappe?
Das Gehäuse der Absperrklappe besteht aus Gusseisen EN-JL 1040 und ist in der Farbe blau RAL5015 beschichtet. Die Welle ist aus Edelstahl BS970 420S37 und die Scheibe aus Edelstahl BS970 304S15 gefertigt. Eine Buchse aus PTFE sowie eine Dichtmanschette und ein O-Ring aus EPDM sorgen für eine zuverlässige Abdichtung. Der Hebel zur Bedienung ist aus gepresstem Stahl.
Für welche Temperaturbereiche und Druckstufen ist die TA-BTV ausgelegt?
Die Absperrklappe ist für einen Nenndruck von PN 16 ausgelegt. Sie kann in einem breiten Mediumtemperaturbereich von -10 Grd. C bis 120 Grd. C eingesetzt werden. Der Kvs-Wert beträgt 1500, was eine effiziente Durchflussregelung ermöglicht.
Wie erfolgt die Installation und Bedienung der Anflanschklappe?
Die Anflanschklappe ist als Fully lugged Ausführung für den Einbau zwischen Flanschen nach EN 1092-2 vorgesehen. Die Bedienung erfolgt komfortabel über einen Handgriff. Für die Installation ist kein Spezialwerkzeug erforderlich.
Technische Daten
- Nenndurchmesser: DN 125
- Nenndruck: PN 16
- Kvs-Wert: 1500
- Mediumtemperatur (Dauerbetrieb): -10 Grd. C bis 120 Grd. C
- Werkstoff Gehäuse: Gusseisen EN-JL 1040
- Dichtung: EPDM
- Baulänge: 56
- Länge Bedienungselement: 260
- Bedienhöhe: 341
- Rohraußendurchmesser alle Anschlüsse: 128
Die IMI TA Absperrklappe TA-BTV in DN 125 und PN 16 bietet eine zuverlässige Lösung für die Absperrung in Heizungs-, Kälte- und Brauchwassersystemen. Mit ihrem robusten Gusseisen-Gehäuse und dem breiten Temperaturbereich von -10 Grd. C bis 120 Grd. C ist sie eine langlebige Komponente für anspruchsvolle Anwendungen, die eine präzise Durchflussregelung mit einem Kvs-Wert von 1500 erfordert.
Produktspezifikation
- Hersteller-Warengruppe: TA-Kugelhähne
- Hersteller-Produktgruppe: IMI TA
- Hersteller-Artikelnummer: 42450037291
- Oberflächenschutz: beschichtet
- Werkstoff des Gehäuses: Gusseisen
- Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
- Bedienung: Handgriff
- Länge Bedienungselement: 260
- Druckstufe Artikel: PN 16
- Baulänge: 56
- Rohraußendurchmesser alle Anschlüsse: 128
- Druckstufe Flansch: PN 16
- Bedienhöhe: 341
- Mediumtemperatur (Dauerbetrieb): -10 - 120
- Nenndurchmesser: DN 125
- Gastec QA Prüfung: nein
- Oberflächenschutz: beschichtet
- Werkstoff des Gehäuses: Gusseisen
- Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
- Bedienung: Handgriff
- Länge Bedienungselement: 260
- Druckstufe Artikel: PN 16
- Baulänge: 56
- Rohraußendurchmesser alle Anschlüsse: 128
- Druckstufe Flansch: PN 16
- Bedienhöhe: 341
- Mediumtemperatur (Dauerbetrieb): -10 - 120
- Nenndurchmesser: DN 125
- Gastec QA Prüfung: nein
Eigenschaften
- MarkeIMI HYDRONIC ENGINEERING
- Länge5.6 cm
- Breite37.9 cm
- Höhe100 mm
- Gewicht10 kg
