IMI TA Differenzdruckregler STAP, Regelbereich 5-25kPa, Nennweite DN 20 Nenndruck PN 16

IMI TA Differenzdruckregler STAP, Regelbereich 5-25kPa, Nennweite DN 20 Nenndruck PN 16

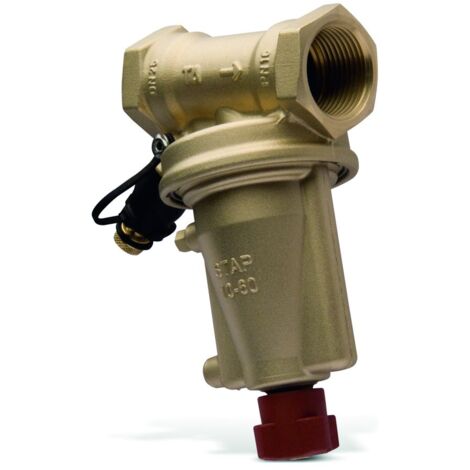

Der IMI TA Differenzdruckregler STAP ist ein Hochleistungsdifferenzdruckregler für Heizungs- und Kältesysteme. Er ist für einen Nenndurchmesser von DN 20 (G 3/4) und einen Nenndruck von PN 16 ausgelegt. Das Gerät ermöglicht eine präzise und stabile Regelung des Differenzdrucks über die Last und bietet einen einstellbaren Sollwertbereich von 0,05 bis 0,25 bar (5 bis 25 kPa) sowie eine integrierte Absperrfunktion.

Welche Funktionen bietet der IMI TA Differenzdruckregler STAP?

Der Differenzdruckregler STAP von IMI TA hält den Differenzdruck über die Last konstant. Dies ermöglicht eine genaue, leise und stabile Regelung der nachgeschalteten Regelventile. Der Differenzdrucksollwert ist von außen stufenlos zwischen 0,05 und 0,25 bar (Werkseinstellung 0,05 bar) einstellbar. Eine Absperrung ist bequem über ein Handrad möglich. Das Gerät ist membrangesteuert und der Druckunterschied ist einstellbar, was eine flexible Anpassung an verschiedene Systemanforderungen sicherstellt. Für die Druckverlustmessung ist ein selbstdichtender Messnippel (2-fach, dichtend) vorhanden.

Welche Materialien und Eigenschaften zeichnen den STAP aus?

Das Gehäuse und die Innengarnitur des IMI TA Differenzdruckreglers STAP bestehen aus korrosionsbeständigem, entzinkungsresistentem AMETAL-C. Die Sitzdichtung ist ein Kegel mit O-Ring aus EPDM. Der Regler ist für einen Nenndruck von PN 16 ausgelegt und kann in einem Betriebstemperaturbereich von -20 °C bis +120 °C eingesetzt werden. Sein kompaktes Design und die hohe Genauigkeit tragen zur Effizienz in Heizungs- und Klimaanlagen bei. Der Oberflächenschutz ist unbehandelt.

Wie erfolgt die Installation?

Der Differenzdruckregler STAP wird in die Rücklaufleitung eingebaut. Die Inbetriebnahme und Einstellung des Reglers sind einfach und erfordern kein Spezialwerkzeug. Der Anschluss erfolgt über Innengewinde konisch BSPT-Rc (ISO 7-1 / EN 10226-1) für Gewinderohre.

Technische Daten

• Nenndurchmesser: DN 20 (G 3/4 Zoll)
• Druckstufe: PN 16
• Einstellbereich Differenzdrucksollwert: 0,05 - 0,25 bar (5 - 25 kPa)
• Betriebstemperatur: -20 °C bis +120 °C
• Werkstoff Gehäuse: Bronze (AMETAL-C)
• Bedienung: Handrad
• Anschluss: Innengewinde konisch BSPT-Rc (ISO 7-1 / EN 10226-1)
• Kvs-Wert: 3,1
• Bauhöhe: 139 mm
• Abschließbar: Ja

Der IMI TA Differenzdruckregler STAP bietet eine zuverlässige Lösung zur konstanten Differenzdruckhaltung in Heizungs- und Kältesystemen. Seine robuste Bauweise aus AMETAL-C, der weite Betriebstemperaturbereich von -20 °C bis +120 °C und der einstellbare Differenzdrucksollwert von 0,05 bis 0,25 bar (5 bis 25 kPa) sichern eine präzise und langlebige Funktion. Die einfache Installation und Wartung machen ihn zu einem effizienten Bauteil für anspruchsvolle Anwendungen.

Lieferumfang

• 1x IMI TA Differenzdruckregler STAP
• 1x Impulsleitung, 1000 mm lang
• 1x Kappe mit Anschluss G 1/16 Innengewinde

Produktspezifikation

• Hersteller-Warengruppe: Ventile manuell/statisch
• Hersteller-Produktgruppe: IMI TA
• Hersteller-Artikelnummer: 52265120
• Bauhöhe: 139
• Abschließbar: ja
• Oberflächenschutz: unbehandelt
• Anschluss 1: Innengewinde konisch BSPT-Rc (ISO 7-1 / EN 10226-1)
• Anschluss 2: Innengewinde konisch BSPT-Rc (ISO 7-1 / EN 10226-1)
• Werkstoff des Gehäuses: Bronze
• Bedienung: Handrad
• Einstellbereich: 5 - 25
• Druckstufe Artikel: PN 16
• Mit Entleerungsventil: nein
• Max. Druckunterschied bei 20 °C: 250
• Winkel der Spindel: 45
• Sollwertanzeige: nein
• Messanschluss: Nippel
• Mit Impulsleitung: ja
• Membrangesteuert: ja
• Druckunterschied einstellbar: ja
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Mit Mengenbegrenzer: nein
• Kvs-Wert: 3,1
• Nenndurchmesser: 3/4 Zoll (20)
