IMI Heimeier TA Einregulierungsmesscomputer TA-SCOPE Version AT/DE, Handbuch DE

IMI TA Einregulierungsmesscomputer TA-SCOPE, bis 1.600kPa

Der IMI Heimeier TA Einregulierungsmesscomputer TA-SCOPE (Version AT/DE) ist ein digitales, handheld Einregulierungsgerät für Hydroniksysteme. Er ermöglicht die präzise Messung und Dokumentation von Differenzdruckwerten, Volumenströmen, Temperaturen und Leistungen. Das strapazierfähige und genaue TA-SCOPE unterstützt eine effiziente Einregulierung, erleichtert die schnelle Fehlerbehebung und arbeitet nahtlos mit der PC-Software HySelect zusammen.

Was ist der IMI TA TA-SCOPE?

Der TA-SCOPE von IMI TA ist ein strapazierfähiges und effektives Einregulierungsgerät, das speziell für die Messung und Dokumentation von Differenzdruckwerten, Volumenströmen, Temperaturen und Leistungen in Hydroniksystemen entwickelt wurde. Seine widerstandsfähige Bauweise, hohe Genauigkeit und einfache Bedienung ermöglichen eine schnellere und kosteneffektivere Einregulierung sowie eine zügige Fehlerbehebung. Das Gerät ist kalibriert und erfordert kein Spezialwerkzeug für die Anwendung.

Wie ist der TA-SCOPE aufgebaut?

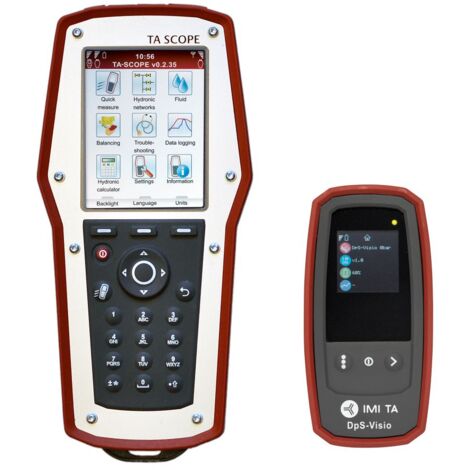

Das TA-SCOPE besteht aus zwei Hauptkomponenten: einem Messcomputer und einem Differenzdruckfühler. Der Messcomputer ist ein computergestütztes Gerät, das mit den Kv-Werten der IMI TA-Ventile programmiert ist. Er bietet unkomplizierte Funktionen mit leicht verständlichen Anweisungen auf einem Farbdisplay. Der Differenzdruckfühler kommuniziert per Funk mit dem Messcomputer und verfügt über ein OLED-Display zur Anzeige von Status, Messdaten und weiteren Informationen. Das TA-SCOPE führt bei Bedarf automatisch eine Kalibrierung durch. Die Konstruktion des Fühlers und eine kurze Spülung während der Kalibrierung verhindern Messfehler, die durch ungenügende Entlüftung entstehen könnten.

Welche Messbereiche und Genauigkeiten bietet der TA-SCOPE?

Der Messbereich des TA-SCOPE umfasst einen maximalen Systemdruck von 2.500 kPa und einen Differenzdruck von 0 bis 200 kPa. Für Durchflussmessungen wird ein Differenzdruckbereich von 3 bis 200 kPa empfohlen. Die Messfehler sind für den Differenzdruck mit 0,1 kPa (entspricht 1 % höherer Anzeigewert) und für die Temperatur mit weniger als 0,2 K angegeben. Das Gerät kann Temperaturen in Flüssigkeiten von -20 °C bis +120 °C messen. Der Umgebungstemperaturbereich im Betrieb liegt zwischen 0 °C und +40 °C, während der Lagerbereich -20 °C bis +60 °C umfasst.

Wie wird die Datenverwaltung durch HySelect unterstützt?

Der TA-SCOPE arbeitet problemlos mit der PC-Software HySelect zusammen. Diese Integration ermöglicht die optimale Nutzung der gespeicherten Daten zur Erstellung professioneller Berichte und sorgt für automatische Software-Aktualisierungen. Dadurch bleibt das Gerät stets auf dem neuesten Stand und eine effiziente Datenverwaltung wird sichergestellt.

Technische Daten

• Typ: digital
• Handheld: ja
• Kalibriert: ja
• Systemdruck Maximal: 2.500 kPa
• Differenzdruck Messbereich: 0 - 200 kPa
• Empfohlener Differenzdruckbereich bei Durchflussmessungen: 3 - 200 kPa
• Messfehler Differenzdruck: 0,1 kPa (1 % höherer Anzeigewert)
• Temperaturbereich Flüssigkeiten: -20 °C bis +120 °C
• Batteriekapazität Messcomputer: 4400 mAh
• Batteriekapazität Differenzdruckfühler: 1400 mAh

Der IMI TA TA-SCOPE Einregulierungsmesscomputer bietet eine präzise und effiziente Lösung für die Analyse und Einregulierung von Hydroniksystemen. Mit seiner digitalen Messung von Differenzdruck bis 200 kPa und Temperaturen von -20 °C bis +120 °C, kombiniert mit der Integration der HySelect Software, ermöglicht das Gerät eine umfassende Dokumentation und schnelle Fehlerbehebung.

Lieferumfang

• 1x IMI TA Einregulierungsmesscomputer TA-SCOPE
• 1x Differenzdruckfühler
• 1x Koffer/Tasche

Produktspezifikation

• Hersteller-Warengruppe: TA-Strangarmaturen/(Schrägsitz)
• Hersteller-Produktgruppe: IMI TA
• Hersteller-Artikelnummer: 52199206
• Typ: digital
• Messbereich: 0 - 1600
• Mit Koffer/Tasche: ja
• Kalibriert: ja
• Rohrmanometer: nein
• Handheld: ja
• Rohrform: schräg
• Typ: digital
• Messbereich: 0 - 1600
• Mit Koffer/Tasche: ja
• Kalibriert: ja
• Rohrmanometer: nein
• Handheld: ja
• Rohrform: schräg
