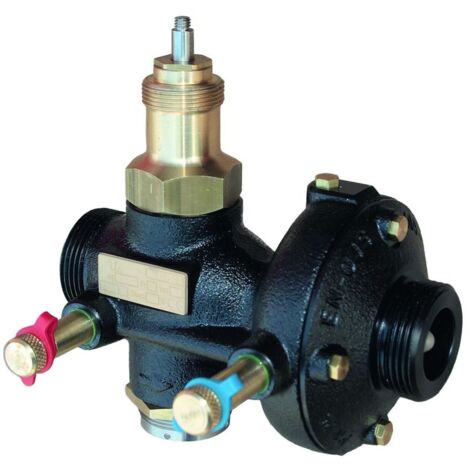

IMI Heimeier TA Hochleistungsregelventil KTM 512 PN 25 DN 25/32, G 1 1/4, qmax. 3,8m3/h, Normal Flow

Name: IMI Heimeier TA Hochleistungsregelventil KTM 512 PN 25 DN 25/32, G 1 1/4, qmax. 3,8m3/h, Normal Flow
Brand: HEIMEIER
SKU: 52796025
Price: 749.5 EUR
Availability: InStock

Verkauft von heizung-billiger.de und 1 weiterer Händler

Produktinformationen

Beschreibung

IMI TA Hochleistungsregelventil KTM 512, DN 25/32 Nenndruck PN 25, G 1 1/4", qmax. 3,8m3/h, Normal Flow

Das IMI TA Hochleistungsregelventil KTM 512 ist ein druckbalanziertes Regelventil mit Durchflussbegrenzung, das für anspruchsvolle Anwendungen in Heizungs- und Kühlsystemen konzipiert wurde. Es eignet sich optimal für den Einsatz in Anlagen mit hohen Differenzdrücken und Temperaturen sowie zur präzisen Regelung von Fernheizungen und Kälteanlagen. Mit einem Nenndruck von PN 25 und einem maximalen Volumenstrom von 3,8 m³/h bietet es eine zuverlässige Leistung.

Wie funktioniert das KTM 512 in anspruchsvollen Systemen?

Das KTM 512 von IMI TA verfügt über einen druckstabilisierten Regelkegel, der eine stetige Regelung auch unter hohen Differenzdrücken und Temperaturen ermöglicht. Diese druckbalanzierte Konstruktion stellt eine präzise Durchflussbegrenzung sicher und ist ideal für den Einsatz in Systemen, wo diese Bedingungen auftreten.

Welche Materialien und Bauweise zeichnen das Ventil aus?

Für den Korrosionsschutz des Ventils sorgt ein elektrophoretisch beschichtetes Sphärogussgehäuse gemäß EN-GJS-400. Membrane und Dichtungen bestehen aus EPDM, während der Ventilkegel wahlweise aus EPDM oder Edelstahl gefertigt ist. Die Flanschverbindung erfolgt gemäß EN-1092-2:1997, Typ 16. Das Ventil ist mit einem Außengewinde G 1 gemäß ISO 228 und einem Messnippel ausgestattet.

Was ist bei der Kombination mit Stellantrieben zu beachten?

Das Regelventil kann mit Adaptern für die gängigsten Stellantriebe ausgestattet werden. Dabei ist der Höchsthub des Stellantriebs zu überprüfen. Falls der Hub des Antriebes geringer ist als der des Ventils, wird der maximal erreichbare Durchfluss nicht erreicht. Das Ventil besitzt eine gleichprozentige Klappencharakteristik.

Technische Daten

Nenndruck: PN 25
Max. Differenzdruck: 1600 kPa (16 bar)
Min. Differenzdruck: 40 kPa
Volumenstrom (qmax): 3,8 m³/h
Betriebstemperatur: -10 °C bis +120 °C
Nennweite: DN 25/32
Anschluss: G 1 1/4
Außengewinde: G 1 gemäß ISO 228
Höchsthub Regelventil: 20 mm
Werkstoff Gehäuse: Sphäroguss EN-GJS-400

Das IMI TA Hochleistungsregelventil KTM 512 PN25 bietet eine robuste und präzise Lösung für die Regelung von Medien in anspruchsvollen Heizungs- und Kühlsystemen. Mit seiner Fähigkeit, hohe Differenzdrücke von bis zu 1600 kPa (16 bar) und Temperaturen von -10 °C bis +120 °C zu handhaben, sowie einem maximalen Volumenstrom von 3,8 m³/h, stellt es eine zuverlässige Komponente für die effiziente Anlagensteuerung dar.
