Allgemeine Beschreibung

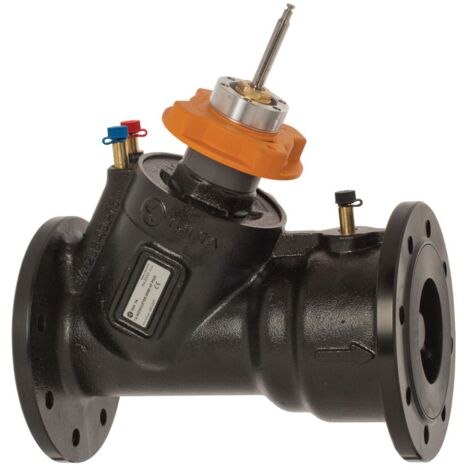

Das IMI TA Regel- und Regulierventil TA-Modulator ist ein druckunabhängiges Ventil, das für die präzise Regelung von Temperaturen in Heizungs- und Kühlsystemen entwickelt wurde. Es bietet eine kontinuierliche Regelung (PIBCV) und ist sowohl mit stetigen als auch mit 3-Punkt Stellantrieben kompatibel. Der integrierte Differenzdruckregler sorgt für hohe Regelautorität und Stabilität, während die Durchflussmessung zur Systemoptimierung beiträgt.Technische daten
- Nenndruck: PN 16
- Nenndurchmesser: DN 80
- Max. Durchfluss: 37.300 l/h
- Max. Differenzdruck: 800 kPa
- Min. Differenzdruck: 30 kPa
- Betriebstemperatur: -20 °C bis +120 °C
- Bauhöhe: 360 mm
- Länge: 310 mm
- Leckrate: <= 0,01% des maximalen Durchflusses (Klasse IV nach EN 60534-4)
- Material: Gusseisen EN-GJS-400-18 (GGG 40.3)
Kompatibilität und Zubehör
- Kompatibel mit TA-Slider 750 Stellantrieben
- Geeignet als Durchflussbegrenzer ohne Stellantrieb
Installation
- Einbau in allen Montagelagen möglich
- Zugang zu Messnippeln und Durchflusseinstellung auf der Stellantrieb-Seite
Anwendung
- Regelung von Heizungs- und Kühlsystemen
- Durchflusseinstellung und Regelung am Thermostat-Oberteil ohne Werkzeug
Weitere Informationen
- Elektrophoretische Beschichtung
- Flansche nach EN-1092-2, Typ 21
- Geeignet für Glykol
- Mit Messnippeln zur Messung von Durchfluss, Temperatur und Druckverlust
