Allgemeine Beschreibung

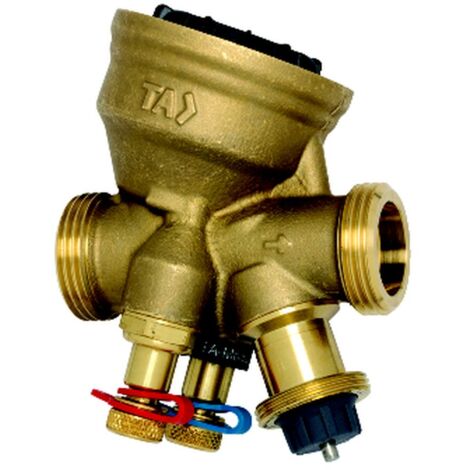

Der IMI TA TA-Modulator ist ein druckunabhängiges Regel- und Regulierventil, das für die stetige Regelung (PIBCV) konzipiert ist. Mit einem Nenndurchmesser von DN 25 und einem Nenndruck von PN 16 ermöglicht es eine präzise Temperaturregelung und Systemoptimierung. Das Ventil verfügt über ein Außengewinde G 1 1/4 nach ISO 228 und kann auch als Durchflussbegrenzer ohne Stellantrieb eingesetzt werden.Technische daten
- Nenndurchmesser: DN 25
- Anschlüsse: Außengewinde G 1 1/4 nach ISO 228
- Nenndruck: PN 16
- Max. Differenzdruck: 600 kPa
- Min. Differenzdruck: 23 kPa
- Max. Durchfluss: 1750 l/h
- Betriebstemperatur: -20 °C bis +120 °C
- Hublänge: 6,5 mm
- Werkstoffgüte: Ametal-C
Kompatibilität und Zubehör
- Kompatibel mit stetigen sowie 3-Punkt Stellantrieben
- Geeignet für den Einsatz mit Glykol
Installation
Der Einbau des TA-Modulators ist in allen Montagelagen möglich, auch mit dem Stellantrieb nach unten. Der Zugang zu den Messnippeln und der Durchflusseinstellung befindet sich auf der Stellantrieb-Seite.
Anwendung
Die Durchflusseinstellung und Regelung erfolgt werkzeuglos direkt am Thermostat-Oberteil. Eine stufenlose Einstellung des Durchflusses von 100% bis 0% ist möglich. Das Ventil ermöglicht die Messung von Durchfluss, Temperatur, Druckverlust und dem verfügbaren Differenzdruck der Pumpe.
Weitere Informationen
Die Leckrate liegt bei kleiner oder gleich 0,01% des maximalen Durchflusses bei höchster Einstellung, was der Klasse IV nach EN 60534-4 entspricht.
