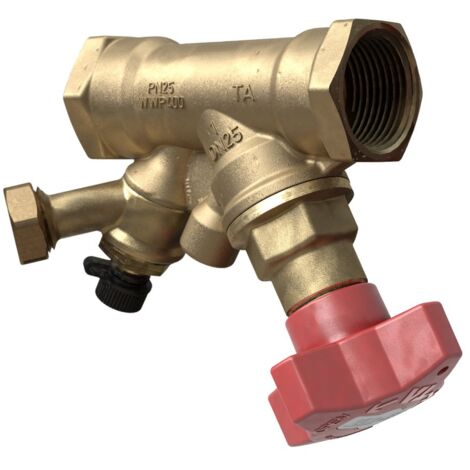

IMI Heimeier TA Strangabsperrventil STS, PN 25, DN 25, G 1, Kvs 9,8m3/h, Entleerung

IMI TA Strangabsperrventil STS, Nenndruck PN 25, DN 25, G 1", Kvs 9,8m3/h, Entleerung

Das IMI TA Strangabsperrventil STS ist für den Einsatz in HLK Anlagen konzipiert und bietet einen Messnippel für Diagnosen im System. Die Ausführung DN 25 mit Innengewinde G 1, Nenndruck PN 25 sowie Kvs 9,8 m3/h ist mit Entleerung ausgeführt und für Betrieb im Temperaturbereich von -20 °C bis +120 °C ausgelegt.

Wofür ist das IMI TA STS Strangabsperrventil gedacht?

Das STS Absperrventil von IMI TA ist optimal für den Einsatz in Heizungs-, Lüftungs- und Klimaanlagen ausgelegt. Ein Messnippel ermöglicht Diagnosen im System, wodurch sich das Ventil in Anlagenkontexten mit Bedarf an Systemchecks einbinden lässt.

Welche Anschlüsse und Dichtfunktionen werden genutzt?

Das Ventil ist mit Innengewinde G 1 ausgeführt, mit einer Gewindelänge nach ISO 7/1. Die Sitzdichtung besteht aus einem Kegel mit O-Ring aus EPDM. Die Spindeldichtung ist ebenfalls als O-Ring aus EPDM ausgeführt.

Welche Werkstoffausführung und Strangabsperrventil-Charakteristik sind relevant?

Gehäuse, Oberteil, Spindel und Drosselkegel sind aus korrosionsbeständigem, entzinkungsfreiem AMETAL-C gefertigt. Das Ventil wird manuell über ein Handrad bedient, wobei kein Spezialwerkzeug erforderlich ist. Der Ventilwinkel beträgt 45 Grad.

Welche Temperatur- und Druckdaten sind entscheidend?

Für den Betrieb ist eine Betriebstemperatur von -20 °C bis +120 °C angegeben. Der Nenndruck beträgt PN 25, der Kvs-Wert liegt bei 9,8 m3/h. Zusätzlich ist ein Entleerungsventil vorhanden.

Technische Daten

• Nenndurchmesser: DN 25 (1 Zoll)
• Nenndruck: PN 25
• Anschluss: Innengewinde G 1 (BSPP)
• Gewindelänge: nach ISO 7/1
• Kvs-Wert: 9,8 m3/h
• Betriebstemperatur: -20 °C bis +120 °C
• Mit Entleerungsventil: ja
• Sitzdichtung: Kegel mit O-Ring aus EPDM
• Spindeldichtung: O-Ring aus EPDM
• Werkstoff Gehäuse: AMETAL-C

Das IMI TA Strangabsperrventil STS ist für den Einsatz in HLK Anlagen vorgesehen und unterstützt durch den Messnippel Diagnosen im System. Mit Innengewinde G 1, DN 25, Nenndruck PN 25 und Kvs 9,8 m3/h eignet sich das manuell bedienbare Ventil für Temperaturen von -20 °C bis +120 °C. Eine Entleerung ist integriert.

Produktspezifikation

• Hersteller-Warengruppe: Ventile manuell/statisch
• Hersteller-Produktgruppe: IMI TA
• Hersteller-Artikelnummer: 52849625
• Oberflächenschutz: unbehandelt
• Anschluss 1: Innengewinde zylindrisch (BSPP)
• Anschluss 2: Innengewinde zylindrisch (BSPP)
• Werkstoff des Gehäuses: Messing
• Dichtung: Gummi
• Bedienung: Handrad
• Rechtwinklige Ausführung: nein
• Geeignet für Flüssigkeiten: nein
• Geeignet für Gase: nein
• Druckstufe Artikel: PN 25
• Spindel und/oder Handrad ansteigend: nein
• Balgventil: nein
• Mit Entleerungsventil: ja
• Selbstverschließend: nein
• Freistrom: nein
• Höhe Handgriff/Handrad: 105
• Ventilwinkel: 45
• Winkel der Spindel: 45
• Geeignet für Dampf: nein
• Mit Rückstromsicherung: nein
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Mit Standanzeiger: nein
• Mediumtemperatur (Dauerbetrieb): -20 - 120
• Nenndurchmesser: 1 Zoll (25)
• Material primäre Spindeldichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• VdS-geprüft: nein
• KIWA-Prüfsiegel: nein
• Gastec QA Prüfung: nein
