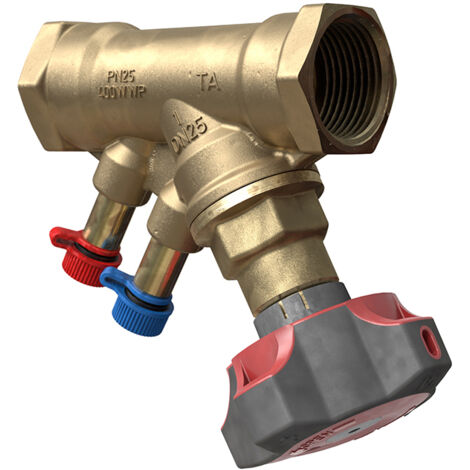

Das IMI TA Strangregulierventil STAD ist ein manuell/statisch einsetzbares Einregulierungsventil für Heizungs-, Klima- und Industrieanlagen. Es arbeitet mit stufenloser Voreinstellung in Schrägsitzbauweise sowie einer digitalen Anzeige im Handrad und ist für DN 20 (3/4 Zoll) bei PN 25 ausgelegt.

Wofür ist das STAD Strangregulierventil geeignet?

Das STAD Einregulierungsventil dient der Einregulierung hydraulischer Systeme und ist optimal für die Sekundärseite in Heizungs- und Kältesystemen. Einsatzbereiche sind Heizungs-, Klima- und Industrieanlagen. Geeignet ist es zudem für warmes Trinkwasser, Leitungswasser und Heizungswasser.

Wie gelingt die Einstellung und Messung im Betrieb?

Das Strangregulierventil bietet eine stufenlose Voreinstellung durch Hubbegrenzung. Die Einstellung erfolgt mit digitaler Anzeige im Handrad und kann plombiert werden. Für Druckverlust- bzw. Durchflussmessung sind selbstdichtende Messnippel (2-fach dichtend) vorgesehen; ein Messanschluss ist vorhanden. Die Bedienung erfolgt auf der Handradseite, die Spindel ist nichtsteigend.

Welche Anschluss- und Dichtungsmerkmale prägen das Ventil?

Der Anschluss erfolgt als Innengewinde zylindrisch (BSPP) über Gewinderohr. Im Ventilbau sind Gehäuse und Innengarnitur aus korrosionsbeständigem, entzinkungsresistentem AMETAL-C ausgeführt. Die Sitzdichtung ist als Kegel mit O-Ring aus EPDM beschrieben. Eine O-Ring-Abdichtung ist vorgesehen, zudem wird mit einem abzugsicheren Ventilkegel gearbeitet. Ein Entleerungsventil ist nicht vorhanden.

Welche Betriebsdaten sind relevant?

Das STAD ist für eine Betriebstemperatur von -20 °C bis +120 °C ausgelegt. Die Druckstufe des Artikels ist PN 25. Mit einem Kvs-Wert von 5,39 ist das Ventil für die angegebenen hydraulischen Anforderungen dimensioniert.

Technische Daten

• Typ: STAD
• Nennnennweite: DN 20 (3/4 Zoll)
• Nenndruck: PN 25
• Anschlussart: Innengewinde zylindrisch (BSPP)
• Werkstoffgüte: Ametal-C
• Werkstoff des Gehäuses: Ametal
• Kvs-Wert: 5,39
• Betriebstemperatur: -20 °C bis +120 °C
• Voreinstellung: stufenlos durch Hubbegrenzung, digitale Anzeige im Handrad, plombierbar
• Messnippel: 2-fach dichtend (für Druckverlust bzw. Durchflussmessung)

Das IMI TA STAD wird vor allem als Einregulierungsventil in Heizungs-, Klima- und Industrieanlagen eingesetzt: mit stufenloser Voreinstellung, plombierbarer digitaler Anzeige im Handrad und selbstdichtenden Messnippeln zur Druckverlust- bzw. Durchflussmessung. Der Anschluss erfolgt als Innengewinde zylindrisch (BSPP) für DN 20 (3/4 Zoll) mit Nenndruck PN 25; die Betriebstemperatur liegt bei -20 °C bis +120 °C.

Produktspezifikation

• Hersteller-Warengruppe: Ventile manuell/statisch
• Hersteller-Produktgruppe: IMI TA
• Hersteller-Artikelnummer: 52851020
• Oberflächenschutz: unbehandelt
• Anschluss 1: Innengewinde zylindrisch (BSPP)
• Anschluss 2: Innengewinde zylindrisch (BSPP)
• Werkstoffgüte: Ametal-C
• Werkstoff des Gehäuses: Ametal
• Mit Thermometer: nein
• Geeignet für Handbedienung: ja
• Durchmesser Handrad: 70
• Druckstufe Artikel: PN 25
• Mit Entleerungsventil: nein
• Mit verlängerten Messnippeln: nein
• Thermostatisch: nein
• Winkel der Spindel: 45
• Mit Messanschluss: ja
• Mit Impulsleitungsanschluss: nein
• Geeignet für warmes Trinkwasser: ja
• Geeignet für Leitungswasser: ja
• Geeignet für Heizungswasser: ja
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Bedienhöhe: 100
• Kvs-Wert: 5,39
• Mit Standanzeiger: ja
• Mit Messnippel: ja
• Motorgesteuert: nein
• Nenndurchmesser: 3/4 Zoll (20)
