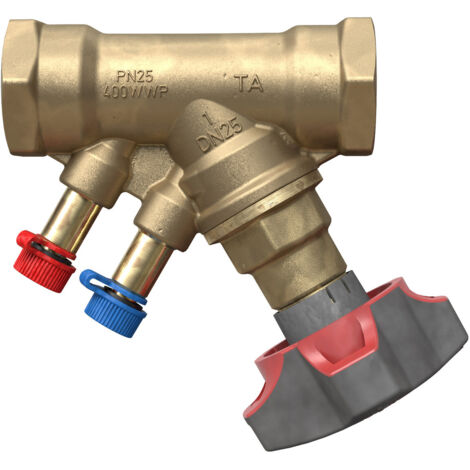

IMI TA Strangregulierventil STAD, Nennweite DN 40 Nenndruck PN 25, Innengewinde

IMI TA Strangregulierventil STAD, Nennweite DN 40 Nenndruck PN 25, Innengewinde

Das IMI TA Strangregulierventil STAD ist ein präzises und manuell bedienbares Einregulierungsventil in Schrägsitzbauweise. Es ist optimal für die Sekundärseite in Heizungs- und Kältesystemen sowie für Heizungs-, Klima- und Industrieanlagen geeignet. Mit einem Nenndruck von PN 25 und einem Nenndurchmesser von DN 40 (1 1/2 Zoll) bietet es eine zuverlässige Lösung für die hydraulische Einregulierung.

Wie wird eine präzise Einregulierung sichergestellt?

Das IMI TA Strangregulierventil STAD ermöglicht eine stufenlose Voreinstellung durch eine Hubbegrenzung. Eine digitale Anzeige im Handrad unterstützt die genaue Einstellung, die anschließend plombierbar ist. Alle Bedienungselemente sind auf der Handradseite angeordnet. Selbstdichtende Messnippel mit zweifacher Abdichtung sind für die Druckverlust- und Durchflussmessung vorgesehen.

Welche Materialien und Konstruktionsmerkmale zeichnen das Ventil aus?

Gehäuse und Innengarnitur des Strangregulierventils STAD bestehen aus korrosionsbeständigem, entzinkungsresistentem AMETAL-C. Diese Materialwahl trägt zur langen Lebensdauer und Zuverlässigkeit des Ventils bei. Es verfügt über eine nichtsteigende Spindel mit abzugsicherem Ventilkegel und O-Ring-Abdichtung. Die Sitzdichtung ist als Kegel mit O-Ring aus EPDM ausgeführt. Für die Installation ist kein Spezialwerkzeug erforderlich.

Für welche Anwendungen und Temperaturbereiche ist das Ventil geeignet?

Das IMI TA Strangregulierventil STAD ist für einen breiten Betriebstemperaturbereich von -20 °C bis +120 °C ausgelegt. Es ist geeignet für warmes Trinkwasser, Leitungswasser und Heizungswasser, was seine vielseitige Einsetzbarkeit in verschiedenen hydraulischen Systemen unterstreicht. Der Anschluss erfolgt über ein Innengewinde für Gewinderohr (Innengewinde zylindrisch, BSPP).

Technische Daten

• Typ: STAD (Strangregulierventil)
• Nenndurchmesser: DN 40 (1 1/2 Zoll)
• Nenndruck: PN 25
• Anschlussart: Innengewinde zylindrisch (BSPP)
• Werkstoff Gehäuse: AMETAL-C
• Kvs-Wert: 19,3
• Betriebstemperatur: -20 °C bis +120 °C
• Mit Messnippel: Ja
• Mit Standanzeiger: Ja
• Geeignet für Handbedienung: Ja

Das IMI TA Strangregulierventil STAD bietet eine präzise und zuverlässige Lösung für die hydraulische Einregulierung in Heizungs-, Klima- und Industrieanlagen. Mit seinem korrosionsbeständigen AMETAL-C Gehäuse, dem Nenndruck PN 25 und einem Betriebstemperaturbereich von -20 °C bis +120 °C ermöglicht es eine hohe Funktionssicherheit. Die stufenlose Voreinstellung und die digitale Anzeige im Handrad unterstützen eine exakte Anpassung an die Systemanforderungen.

Produktspezifikation

• Hersteller-Warengruppe: Ventile manuell/statisch
• Hersteller-Produktgruppe: IMI TA
• Hersteller-Artikelnummer: 52851040
• Oberflächenschutz: unbehandelt
• Anschluss 1: Innengewinde zylindrisch (BSPP)
• Anschluss 2: Innengewinde zylindrisch (BSPP)
• Werkstoffgüte: Ametal-C
• Werkstoff des Gehäuses: Ametal
• Mit Thermometer: nein
• Geeignet für Handbedienung: ja
• Durchmesser Handrad: 70
• Druckstufe Artikel: PN 25
• Mit Entleerungsventil: nein
• Mit verlängerten Messnippeln: nein
• Thermostatisch: nein
• Winkel der Spindel: 45
• Mit Messanschluss: ja
• Mit Impulsleitungsanschluss: nein
• Geeignet für warmes Trinkwasser: ja
• Geeignet für Leitungswasser: ja
• Geeignet für Heizungswasser: ja
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Bedienhöhe: 120
• Kvs-Wert: 19,3
• Mit Standanzeiger: ja
• Mit Messnippel: ja
• Motorgesteuert: nein
• Nenndurchmesser: 1 1/2 Zoll (40)
