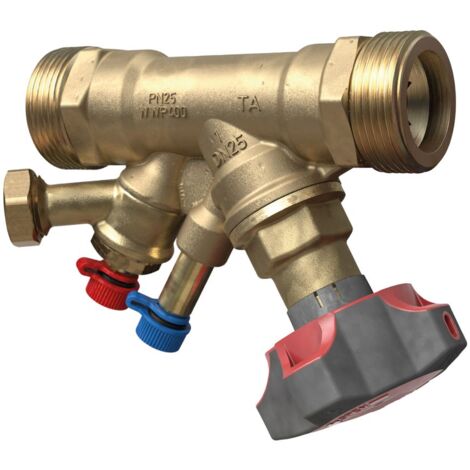

IMI TA Strangregulierventil STADA, PN 25 Außengewinde, DN 40, mit Entleerung

IMI TA Strangregulierventil STADA, Nennweite DN 40 Nenndruck PN 25, Außengewinde, mit Entleerung

Das IMI TA Strangregulierventil STADA ist ein präzises Einregulierungsventil für hydraulische Systeme in Heizungs-, Klima- und Industrieanlagen. Ausgelegt für einen Nenndruck von PN 25 und einen Nenndurchmesser von DN 40 (1 1/2 Zoll), bietet es höchste Genauigkeit für die Sekundärseite. Mit Außengewinde und integrierter Entleerung ermöglicht es eine effiziente Systemoptimierung.

Welche Materialien ermöglichen Langlebigkeit und Beständigkeit?

Gehäuse und Innengarnitur des IMI TA Strangregulierventils STADA bestehen aus korrosionsbeständigem und entzinkungsresistentem AMETAL-C. Die Sitzdichtung ist als Kegel mit einem O-Ring aus EPDM ausgeführt. Diese Materialwahl trägt zur hohen Langlebigkeit und Beständigkeit des Ventils in anspruchsvollen Umgebungen bei.

Wie erfolgt die präzise Einstellung und einfache Bedienung?

Das Ventil verfügt über eine stufenlose Voreinstellung, die durch eine Hubbegrenzung realisiert wird. Eine digitale Anzeige im Handrad zeigt die aktuelle Einstellung präzise an und ist plombierbar, um unbeabsichtigte Änderungen zu verhindern. Alle Bedienungselemente sind auf der Handradseite angeordnet. Eine nichtsteigende Spindel mit abzugsicherem Ventilkegel und O-Ring-Abdichtung sorgt für zusätzliche Betriebssicherheit. Für die Installation ist kein Spezialwerkzeug erforderlich.

Welche Mess- und Entleerungsfunktionen sind integriert?

Das Strangregulierventil ist mit selbstdichtenden Messnippeln ausgestattet, die eine zweifach dichte Verbindung für die Druckverlust- und Durchflussmessung bieten. Ein Füll- und Entleerungsventil mit einem drehbaren Schlauchanschluss G 3/4 ist ebenfalls integriert, was Wartungsarbeiten erleichtert. Zudem sind ein Messanschluss und ein Impulsleitungsanschluss vorhanden.

Für welche Anwendungen und Temperaturbereiche ist das Ventil geeignet?

Das IMI TA Strangregulierventil STADA ist optimal für die Sekundärseite in Heizungs-, Klima- und Industrieanlagen geeignet. Es ist für warmes Trinkwasser, Leitungswasser und Heizungswasser einsetzbar. Die Betriebstemperatur liegt in einem Bereich von -20 °C bis +120 °C.

Technische Daten

• Nenndruck: PN 25
• Nenndurchmesser: DN 40 (1 1/2 Zoll)
• Anschlussart: Außengewinde zylindrisch BSPP (ISO 228-1)
• Betriebstemperatur: -20 °C bis +120 °C
• Werkstoff Gehäuse: AMETAL-C
• Kvs-Wert: 19,3
• Bedienhöhe: 170
• Durchmesser Handrad: 70
• Winkel der Spindel: 45
• Mit Entleerungsventil: ja

Das IMI TA Strangregulierventil STADA bietet eine präzise und zuverlässige Lösung für den hydraulischen Abgleich in Heizungs-, Klima- und Industrieanlagen. Mit einem Nenndruck von PN 25, einem Nenndurchmesser von DN 40 und einem Kvs-Wert von 19,3 ermöglicht es eine effiziente Systemoptimierung. Die robuste Bauweise aus AMETAL-C und die integrierten Mess- und Entleerungsfunktionen unterstreichen die hohe Funktionalität dieses Ventils, das für Betriebstemperaturen von -20 °C bis +120 °C ausgelegt ist.

Produktspezifikation

• Hersteller-Warengruppe: Ventile manuell/statisch
• Hersteller-Produktgruppe: IMI TA
• Hersteller-Artikelnummer: 52852640
• Oberflächenschutz: unbehandelt
• Anschluss 1: Außengewinde zylindrisch BSPP (ISO 228-1)
• Anschluss 2: Außengewinde zylindrisch BSPP (ISO 228-1)
• Werkstoffgüte: Ametal-C
• Werkstoff des Gehäuses: Ametal
• Mit Thermometer: nein
• Geeignet für Handbedienung: ja
• Durchmesser Handrad: 70
• Druckstufe Artikel: PN 25
• Mit Entleerungsventil: ja
• Mit verlängerten Messnippeln: nein
• Thermostatisch: nein
• Winkel der Spindel: 45
• Mit Messanschluss: ja
• Mit Impulsleitungsanschluss: ja
• Geeignet für warmes Trinkwasser: ja
• Geeignet für Leitungswasser: ja
• Geeignet für Heizungswasser: ja
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Bedienhöhe: 170
• Kvs-Wert: 19,3
• Mit Standanzeiger: ja
• Mit Messnippel: ja
• Motorgesteuert: nein
• Nenndurchmesser: 1 1/2 Zoll (40)
