IMI Heimeier TA Strangregulierventil TA-Multi Set 1 DN 15, Handrad, 2x Entleerung, Rotguss

IMI TA Strangregulierventil TA-Multi Set 1, Nennweite DN 15, Handrad, 2x Entleerung, Rotguss

Das IMI TA Strangregulierventil TA-Multi Set 1 ist ein manuell handbedientes Ventilset für Heizungs- und Kältesysteme. Es vereint die Funktionen eines Strangregulierventils, Differenzdruckreglers und Regelventils in einem Basisventil. Ausgestattet mit einem Handrad und zwei Füll- und Entleerungskugelhähnen, ermöglicht es eine präzise Regelung und einfache Wartung. Der druckentlastete Ventilkegel macht es besonders geeignet für den Einsatz bei höheren Differenzdrücken.

Wie unterstützt das TA-Multi Set 1 die Strangregulierung?

Das TA-Multi Basisventil von IMI TA ist als Strangregulierventil beziehungsweise Strangabsperrventil ausgeführt. Es übernimmt zugleich die Funktion eines Differenzdruckreglers und eines Regelventils mit nur einem Basisventil. Verwendet wird das Ventilset in Heizungs- und Kältesystemen mit Voreinstell- und Absperrhandrad, Differenzdruckregler, Thermostat-Köpfen, Rücklauftemperaturbegrenzern oder Stellantrieben.

Welche Komponenten sind im TA-Multi Set 1 enthalten?

Das TA-Multi Set 1 umfasst das Basisventil sowie ein Voreinstell- und Absperrhandrad aus schwarzem Kunststoff. Dieses Handrad bietet eine stufenlose und begrenzbare Voreinstellung und ist für IMI HEIMEIER Partner-Clips oder Color-Clips zur Markierung von Vorlauf und Rücklauf geeignet. Zusätzlich sind zwei Füll- und Entleerungskugelhähne integriert, die zur Entleerung sowie zur Differenzdruck- und Durchflussmessung dienen. Alle Bedienelemente sind auf der Handradseite angeordnet.

Welche Funktionen übernehmen die Entleerungspunkte?

Das Set beinhaltet zwei Füll- und Entleerungskugelhähne zur Entleerung sowie zur Differenzdruck- beziehungsweise Durchflussmessung. Damit sind Anschlussmöglichkeiten für Mess- und Entleerungszwecke vorgesehen, ergänzt durch den Messanschluss und Impulsleitungsanschluss.

Warum ist das Ventil auch bei höheren Differenzdrücken interessant?

Der Ventilkegel ist druckentlastet. Dadurch ist das TA-Multi Set 1 besonders für den Einsatz bei höheren Differenzdrücken geeignet. Ergänzend wird die Montageoption über den Anschluss M30x1,5 für Differenzregler, Thermostat-Kopf, Rücklauftemperaturbegrenzer oder Stellantrieb genannt.

Welches Material und welche Druckstufe bietet das Ventil?

Das Gehäuse des Ventils besteht aus korrosionsbeständigem, entzinkungsfreiem Rotguss, auch bekannt als Bronze (Rg 5). Dies trägt zu einer hohen Langlebigkeit und Zuverlässigkeit im Betrieb bei. Das Ventil ist für einen Nenndruck von PN 16 ausgelegt und für eine zulässige Betriebstemperatur von bis zu 120 Grd. C. geeignet. Es ist speziell für die Verwendung mit Heizungswasser konzipiert.

Technische Daten

• Nennweite: DN 15
• Anschluss: Innengewinde R 1/2 x R 1/2
• Druckstufe: PN 16
• Zulässige Betriebstemperatur: 120 Grd. C
• Kvs-Wert: 1,88
• Anschlussgewinde (Ventilseite): M30x1,5
• Werkstoff Gehäuse: Rotguss (Bronze Rg 5)
• Geeignet für: Heizungswasser
• Handbedienung: ja
• Durchmesser Handrad: 48

Das IMI TA TA-Multi Set 1 DN 15 bietet eine zuverlässige und präzise Regelung für Heizungs- und Kältesysteme. Die Kombination aus Strangregulierventil, Differenzdruckregler und Regelventil, zusammen mit dem robusten Rotgussgehäuse und einer Druckstufe von PN 16, stellt eine langlebige Lösung dar. Mit einer zulässigen Betriebstemperatur von 120 Grd. C. und einem Kvs-Wert von 1,88 ist es eine effiziente Wahl für Fachhandwerker und anspruchsvolle Anwendungen.

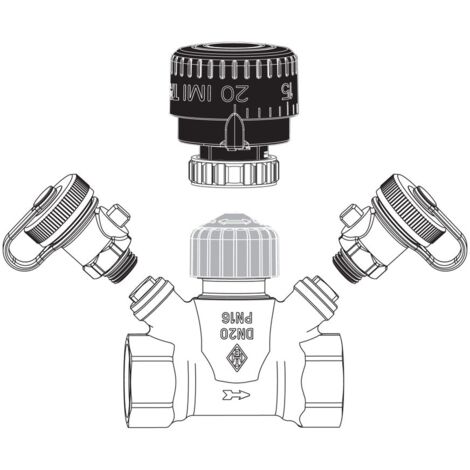

Lieferumfang

• 1x TA-Multi Basisventil
• 1x Voreinstell- und Absperrhandrad
• 2x Füll- und Entleerungskugelhähne

Produktspezifikation

• Hersteller-Warengruppe: Ventile manuell/statisch
• Hersteller-Produktgruppe: IMI TA
• Hersteller-Artikelnummer: 5850-02.500
• Oberflächenschutz: unbehandelt
• Anschluss 1: Innengewinde zylindrisch (BSPP)
• Anschluss 2: Innengewinde zylindrisch (BSPP)
• Werkstoffgüte: Bronze (Rg 5)
• Werkstoff des Gehäuses: Bronze
• Mit Thermometer: nein
• Geeignet für Handbedienung: ja
• Durchmesser Handrad: 48
• Druckstufe Artikel: PN 16
• Mit Entleerungsventil: ja
• Mit verlängerten Messnippeln: nein
• Thermostatisch: nein
• Mit Messanschluss: ja
• Mit Impulsleitungsanschluss: ja
• Geeignet für warmes Trinkwasser: nein
• Geeignet für Leitungswasser: nein
• Geeignet für Heizungswasser: ja
• Kvs-Wert: 1,88
• Mit Standanzeiger: ja
• Mit Messnippel: ja
• Motorgesteuert: nein
• Nenndurchmesser: DN 15
