IMI TA Strangregulierventil TA-Multi Set 1, Nennweite DN 32, Handrad, 2x Entleerung, Rotguss

IMI TA Strangregulierventil TA-Multi Set 1, Nennweite DN 32, Handrad, 2x Entleerung, Rotguss

Das IMI TA Strangregulierventil TA-Multi Set 1, Nennweite DN 32, ist eine multifunktionale Lösung für Heizungs- und Kältesysteme. Es vereint die Funktionen eines Strangregulierventils, Differenzdruckreglers und Regelventils in einem Basisventil. Ausgestattet mit einem Handrad und zwei Entleerungskugelhähnen, ermöglicht es präzise Regelung und einfache Wartung. Der druckentlastete Ventilkegel macht es besonders geeignet für den Einsatz bei höheren Differenzdrücken.

Welche Funktionen vereint das TA-Multi Set 1?

Das TA-Multi Set 1 von IMI TA kombiniert die wesentlichen Funktionen eines Strangregulierventils, eines Differenzreglers und eines Regelventils in einem einzigen Basisventil. Diese Integration ermöglicht eine effiziente Steuerung und Abstimmung in komplexen Heizungs- und Kältesystemen. Durch den druckentlasteten Ventilkegel ist das Gerät besonders für den Einsatz bei höheren Differenzdrücken geeignet, was die Betriebssicherheit und Leistung verbessert.

Wie erfolgt die Bedienung und Einstellung?

Die Bedienung des Ventils erfolgt über ein Voreinstell- und Absperrhandrad aus schwarzem Kunststoff. Dieses Handrad bietet eine stufenlose und begrenzbare Voreinstellung, was eine präzise Anpassung an die Systemanforderungen ermöglicht. Alle Bedienelemente sind auf der Handradseite angeordnet, was die Zugänglichkeit und Handhabung vereinfacht. Das Handrad ist zudem für IMI HEIMEIER Partner-Clips oder Color-Clips geeignet, die zur Markierung von Vorlauf und Rücklauf dienen können.

Welche Anschlussmöglichkeiten bietet das Ventil?

Das TA-Multi Set 1 verfügt über einen Anschluss M30x1,5, der die Montage verschiedener Komponenten wie Differenzdruckregler, Thermostat-Köpfe, Rücklauftemperaturbegrenzer oder Stellantriebe ermöglicht. Die Nennweite beträgt DN 32 mit Innengewinde R 1 1/4 x R 1 1/4. Dies bietet vielfältige Einsatzmöglichkeiten in unterschiedlichen Anlagenkonfigurationen. Für die Installation ist kein Spezialwerkzeug erforderlich.

Welche Materialien und technischen Spezifikationen zeichnen das Ventil aus?

Das Gehäuse des Ventils besteht aus korrosionsbeständigem, entzinkungsfreiem Rotguss mit Werkstoffgüte Bronze (Rg 5), was eine lange Lebensdauer und hohe Zuverlässigkeit bietet. Das Ventil ist für einen Nenndruck von PN 16 und eine zulässige Betriebstemperatur von 120 Grd. C ausgelegt. Es ist speziell für Heizungswasser geeignet und verfügt über zwei Füll- und Entleerungskugelhähne zur Entleerung sowie zur Differenzdruck- und Durchflussmessung.

Technische Daten

• Nennweite: DN 32
• Nenndruck: PN 16
• Zulässige Betriebstemperatur: 120 Grd. C
• Werkstoff Gehäuse: Rotguss
• Werkstoffgüte: Bronze (Rg 5)
• Anschluss 1: Innengewinde zylindrisch (BSPP)
• Anschluss 2: Innengewinde zylindrisch (BSPP)
• Kvs-Wert: 9,17
• Durchmesser Handrad: 48
• Geeignet für: Heizungswasser

Das IMI TA Strangregulierventil TA-Multi Set 1 DN 32 bietet eine robuste und multifunktionale Lösung für die präzise Regelung in Heizungs- und Kältesystemen. Mit seiner Bauweise aus korrosionsbeständigem Rotguss, der Eignung für höhere Differenzdrücke und der einfachen Handhabung durch das Voreinstell- und Absperrhandrad stellt es eine zuverlässige Komponente dar. Die Auslegung für einen Nenndruck von PN 16 und eine Betriebstemperatur von 120 Grd. C unterstreicht die Leistungsfähigkeit dieses Ventils.

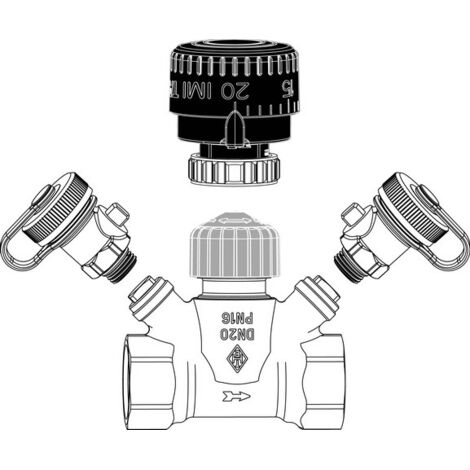

Lieferumfang

• 1x TA-Multi Basisventil
• 1x Voreinstell- und Absperrhandrad
• 2x Füll- und Entleerungskugelhähne

Produktspezifikation

• Hersteller-Warengruppe: Ventile manuell/statisch
• Hersteller-Produktgruppe: IMI TA
• Hersteller-Artikelnummer: 5850-05.500
• Oberflächenschutz: unbehandelt
• Anschluss 1: Innengewinde zylindrisch (BSPP)
• Anschluss 2: Innengewinde zylindrisch (BSPP)
• Werkstoffgüte: Bronze (Rg 5)
• Werkstoff des Gehäuses: Bronze
• Mit Thermometer: nein
• Geeignet für Handbedienung: ja
• Durchmesser Handrad: 48
• Druckstufe Artikel: PN 16
• Mit Entleerungsventil: ja
• Mit verlängerten Messnippeln: nein
• Thermostatisch: nein
• Länge Anschluss 1: 4,7
• Mit Messanschluss: ja
• Mit Impulsleitungsanschluss: ja
• Geeignet für warmes Trinkwasser: nein
• Geeignet für Leitungswasser: nein
• Geeignet für Heizungswasser: ja
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Kvs-Wert: 9,17
• Mit Standanzeiger: ja
• Mit Messnippel: ja
• Motorgesteuert: nein
• Nenndurchmesser: DN 32
