IMI Heimeier TA Strangventil TA-Multi Set 2, DN 40 Handrad, Entleerung, Globo H, Rotguss

IMI TA Strangregulierventil TA-Multi Set 2, Nennweite DN 40 Handrad, Entleerung, Globo H, Rotguss

Das IMI TA Strangregulierventil TA-Multi Set 2 mit einer Nennweite von DN 40 ist eine multifunktionale Lösung für Heizungs- und Kältesysteme. Dieses Set vereint die Funktionen eines Strangregulierventils, Differenzdruckreglers und Regelventils in einem Basisventil. Ausgestattet mit Handrad, Entleerungsoptionen und einem Globo H Kugelhahn, bietet es eine zuverlässige Regelung und Absperrung. Das Gehäuse aus korrosionsbeständigem, entzinkungsfreiem Rotguss ermöglicht Langlebigkeit und Betriebssicherheit.

Welche Funktionen vereint das TA-Multi Basisventil?

Das TA-Multi Basisventil von IMI TA ist als Strangregulierventil, Differenzdruckregler und Regelventil konzipiert. Es ist für den Einsatz in Heizungs- und Kältesystemen vorgesehen und ermöglicht die Montage von Differenzdruckreglern, Thermostat-Köpfen, Rücklauftemperaturbegrenzern oder Stellantrieben über den HEIMEIER Anschluss M30x1,5. Der druckentlastete Ventilkegel macht das Ventil besonders geeignet für Anwendungen mit höheren Differenzdrücken.

Welche Komponenten sind im TA-Multi Set 2 enthalten?

Das IMI TA Multi Set 2 umfasst das TA-Multi Basisventil als Strangregulierventil. Ein Voreinstell- und Absperrhandrad aus schwarzem Kunststoff ermöglicht eine stufenlose und begrenzbare Voreinstellung. Es ist für IMI HEIMEIER Partner-Clips oder Color-Clips zur Markierung von Vorlauf und Rücklauf geeignet. Zwei Füll- und Entleerungskugelhähne dienen zur Entleerung sowie zur Differenzdruck- beziehungsweise Durchflussmessung. Ein Globo H Kugelhahn mit Entleerung fungiert als Strangabsperrventil. Alle Bedienelemente des Basisventils sind auf der Handradseite angeordnet.

Welchen Werkstoff verwendet das Gehäuse und für welche Medien ist es geeignet?

Das Gehäuse des IMI TA Strangventils TA-Multi Set 2 ist aus korrosionsbeständigem, entzinkungsfreiem Rotguss gefertigt. Dieser Werkstoff trägt zur Langlebigkeit und Zuverlässigkeit des Ventils bei. Das Ventil ist für den Einsatz in Heizungs- und Kältesystemen sowie für warmes Trinkwasser, Leitungswasser und Heizungswasser geeignet.

Technische Daten

• Nennweite: DN 40
• Nenndruck: PN 16
• Zulässige Betriebstemperatur: 120 °C
• Werkstoff Gehäuse: Rotguss
• Anschluss: Innengewinde R 1 1/2 x R 1 1/2
• Kvs-Wert: 11,7
• Anschluss für Stellantriebe: M30x1,5
• Durchmesser Handrad: 48
• Geeignet für: Handbedienung
• Mit Entleerungsventil: ja

Das IMI TA Strangregulierventil TA-Multi Set 2 mit DN 40 und PN 16 bietet eine robuste und multifunktionale Lösung für die präzise Regelung in SHK-Systemen. Die Kombination aus Strangregulierventil, Differenzdruckregler und Regelventil in einem Gerät, zusammen mit dem druckentlasteten Ventilkegel und dem korrosionsbeständigen Rotgussgehäuse, ermöglicht eine effiziente und langlebige Performance, auch bei anspruchsvollen Betriebsbedingungen.

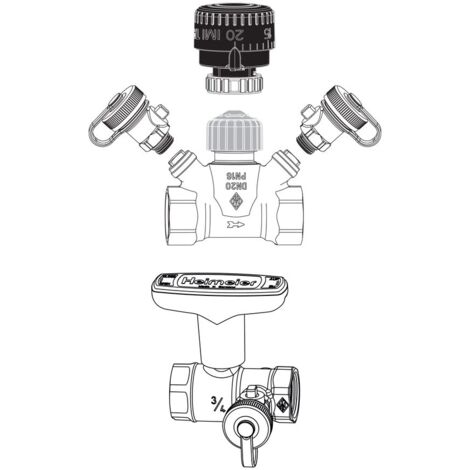

Lieferumfang

• 1x TA-Multi Basisventil als Strangregulierventil
• 1x Voreinstell- und Absperrhandrad
• 2x Füll- und Entleerungskugelhähne
• 1x Globo H Kugelhahn mit Entleerung als Strangabsperrventil

Produktspezifikation

• Hersteller-Warengruppe: Ventile manuell/statisch
• Hersteller-Produktgruppe: IMI TA
• Hersteller-Artikelnummer: 5850-06.800
• Oberflächenschutz: unbehandelt
• Anschluss 1: Innengewinde zylindrisch (BSPP)
• Anschluss 2: Innengewinde zylindrisch (BSPP)
• Werkstoffgüte: Messing, entzinkungsbeständig (DZR)
• Werkstoff des Gehäuses: Bronze
• Mit Thermometer: nein
• Geeignet für Handbedienung: ja
• Durchmesser Handrad: 48
• Druckstufe Artikel: PN 16
• Mit Entleerungsventil: ja
• Mit verlängerten Messnippeln: nein
• Thermostatisch: nein
• Länge Anschluss 1: 4,7
• Mit Messanschluss: ja
• Mit Impulsleitungsanschluss: ja
• Geeignet für warmes Trinkwasser: ja
• Geeignet für Leitungswasser: ja
• Geeignet für Heizungswasser: ja
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Kvs-Wert: 11,7
• Mit Standanzeiger: ja
• Mit Messnippel: ja
• Motorgesteuert: nein
• Nenndurchmesser: DN 40
