Allgemeine Beschreibung
Der IMI TA Differenzdruckregler TA-Multi Set 3 DN 20 ist ein vielseitiges Ventilsystem, das als Strangregulierventil, Differenzdruckregler und Regelventil fungiert. Es ist speziell für Heizungs- und Kältesysteme konzipiert und bietet eine einfache Montage sowie eine benutzerfreundliche Handhabung.Technische daten
- Nenndruck: PN 16
- Nennweite: DN 20
- Material: Korrosionsbeständiger, entzinkungsfreier Rotguss
- Betriebstemperatur: bis zu 120 °C
- Einstellbereich Differenzdruck: 50 mbar bis 300 mbar (Werkseinstellung: 100 mbar)
- Kvs-Wert: 3,57
- Gehäusematerial: Bronze (Rg 5)
- Anschluss 1: Innengewinde zylindrisch (BSPP)
- Anschluss 2: Innengewinde zylindrisch (BSPP)
Kompatibilität und Zubehör
- Geeignet für die Montage von Voreinstell- und Absperrhandrad
- Kompatibel mit Thermostat-Köpfen, Rücklauftemperaturbegrenzern und Stellantrieben

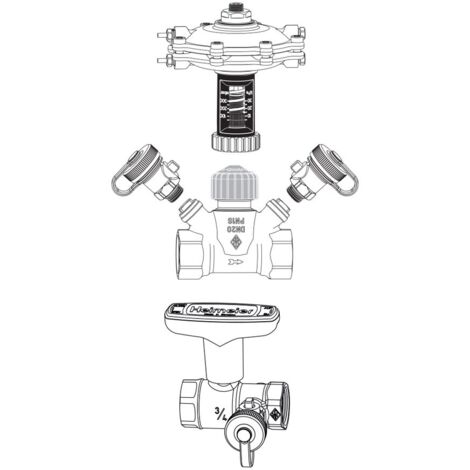

- Lieferumfang: 2 Füll- und Entleerungskugelhähne, Impulsleitungen (Kupferrohre, Anschlussverschraubungen, Klemmverschraubungen)
Installation
- Einfacher Anschluss durch Innengewinde
- Kein Spezialwerkzeug erforderlich
Anwendung
- Verwendbar als Differenzdruckregler oder Durchflussregler
- Besonders geeignet für höhere Differenzdrücke
Weitere Informationen
- Der Einstellwert ist an einer Skala von außen ablesbar
- Alle Bedienelemente befinden sich auf der Handradseite
- Der Ventilkegel ist druckentlastet
