IMI Heimeier TA Differenzdruckregler TA-Multi Set 3 DN 25, mit Globo H, Entleerung, Rotguss

IMI TA Differenzdruckregler TA-Multi Set 3, DN 25, mit Globo H, Entleerung, Rotguss

Der IMI TA Differenzdruckregler TA-Multi Set 3, DN 25, mit Globo H und Entleerung, ist eine integrierte Lösung aus korrosionsbeständigem Rotguss für Heizungs- und Kältesysteme. Dieses Set vereint die Funktionen eines Strangregulierventils, Differenzdruckreglers und Regelventils in einem Basisventil und ist durch seinen druckentlasteten Ventilkegel besonders für den Einsatz bei höheren Differenzdrücken geeignet.

Welche Funktionen vereint der IMI TA Multi Set 3?

Das TA-Multi Basisventil von IMI TA fungiert als Strangregulierventil, Differenzdruckregler und Regelventil. Es verfügt über einen HEIMEIER Anschluss M30x1,5, der die Montage von Voreinstell- und Absperrhandrädern, Thermostat-Köpfen, Rücklauftemperaturbegrenzern oder Stellantrieben ermöglicht. Das Set 3 beinhaltet zudem einen Globo H Kugelhahn mit Entleerung, der als Strangabsperrventil dient.

Wie erfolgt die präzise Differenzdruckregelung?

Der im Set enthaltene TA-Multi Differenzdruckregler wird auf das Basisventil montiert und kann als Differenzdruckregler oder Durchflussregler eingesetzt werden. Der Differenzdruck-Sollwert ist stufenlos von 50 mbar bis 300 mbar einstellbar, mit einer Werkseinstellung von 100 mbar. Der aktuelle Einstellwert ist an einer Skala von außen ablesbar. Der Regler ist absperrbar, membrangesteuert und ermöglicht eine präzise Einstellung des Druckunterschieds.

Welche Materialeigenschaften zeichnen das Ventil aus?

Das Gehäuse des Ventils besteht aus korrosionsbeständigem, entzinkungsfreiem Rotguss, der auch als Bronze (Rg 5) bekannt ist. Der Oberflächenschutz ist unbehandelt. Der druckentlastete Ventilkegel ist speziell für den Einsatz bei höheren Differenzdrücken konzipiert. Alle Bedienelemente befinden sich auf der Handradseite, was die Bedienung vereinfacht. Diese Konstruktion trägt dazu bei, eine zuverlässige Funktion auch unter anspruchsvollen Betriebsbedingungen sicherzustellen.

Welche Anschluss- und Betriebsdaten sind relevant?

Das System ist mit einem Nenndurchmesser von DN 25 ausgeführt und verfügt über Innengewinde R 1 x R 1. Sowohl Anschluss 1 als auch Anschluss 2 sind als Innengewinde zylindrisch (BSPP) ausgeführt, was vielfältige Einsatzmöglichkeiten in verschiedenen Rohrleitungssystemen ermöglicht. Die zulässige Betriebstemperatur beträgt TB 120 Grd. C und der Nenndruck ist PN 16. Für die Messung ist ein Adapter als Messanschluss vorhanden.

Technische Daten

• Nennweite: DN 25
• Zulässige Betriebstemperatur: TB 120 Grd. C
• Nenndruck: PN 16
• Differenzdruck-Sollwert: 50 mbar bis 300 mbar
• Werkseinstellung Differenzdruck: 100 mbar
• Kvs-Wert: 5,88
• Werkstoff Gehäuse: Rotguss (Bronze Rg 5)
• Anschluss: Innengewinde R 1 x R 1 (BSPP)
• Bedienung: Handrad
• Mit Entleerungsventil: ja

Der IMI TA Differenzdruckregler TA-Multi Set 3 bietet eine robuste und präzise Lösung für die Regelung von Heizungs- und Kältesystemen. Mit seiner Bauweise aus Rotguss, der Nenndruckstufe PN 16 und der stufenlosen Einstellbarkeit des Differenzdruck-Sollwerts von 50 mbar bis 300 mbar ist dieses Set eine zuverlässige Komponente für anspruchsvolle Anwendungen. Die einfache Bedienung und die Möglichkeit zur Montage weiterer Komponenten am M30x1,5 Anschluss runden das Profil ab.

Lieferumfang

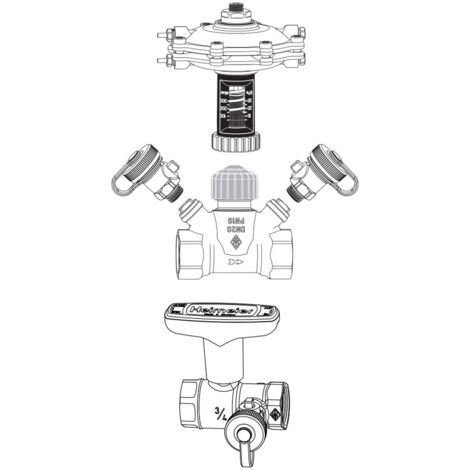

• 1x IMI TA Differenzdruckregler TA-Multi Set 3
• 2x Füll- und Entleerungskugelhähne
• 1x Impulsleitungen (Kupferrohre, Anschlussverschraubungen, Klemmverschraubungen)

Produktspezifikation

• Hersteller-Warengruppe: Ventile manuell/statisch
• Hersteller-Produktgruppe: IMI TA
• Hersteller-Artikelnummer: 5850-04.801
• Abschließbar: ja
• Oberflächenschutz: unbehandelt
• Anschluss 1: Innengewinde zylindrisch (BSPP)
• Anschluss 2: Innengewinde zylindrisch (BSPP)
• Werkstoffgüte: Bronze (Rg 5)
• Werkstoff des Gehäuses: Bronze
• Bedienung: Handrad
• Einstellbereich: 5 - 30
• Druckstufe Artikel: PN 16
• Mit Entleerungsventil: ja
• Sollwertanzeige: ja
• Messanschluss: Adapter
• Mit Impulsleitung: ja
• Membrangesteuert: ja
• Druckunterschied einstellbar: ja
• Mit Mengenbegrenzer: ja
• Kvs-Wert: 5,88
• Nenndurchmesser: DN 25
