IMI Heimeier TA Differenzdruckregler TA-Multi Set 3 DN 50, mit Globo H, Entleerung, Rotguss

IMI TA Differenzdruckregler TA-Multi Set 3, DN 50, mit Globo H, Entleerung, Rotguss

Der IMI TA Differenzdruckregler TA-Multi Set 3 DN 50 aus korrosionsbeständigem Rotguss ist eine integrierte Lösung für Heizungs- und Kältesysteme. Dieses Set kombiniert ein Strangregulierventil, einen Differenzdruckregler und ein Regelventil in einem Basisventil. Mit dem Globo H Kugelhahn und Entleerung ist es besonders für den Einsatz bei höheren Differenzdrücken geeignet und bietet vielfältige Einsatzmöglichkeiten.

Was zeichnet das TA-Multi Basisventil aus?

Das TA-Multi Basisventil von IMI TA vereint die Funktionen eines Strangregulierventils, eines Differenzdruckreglers und eines Regelventils. Es ist für den Einsatz in Heizungs- und Kältesystemen konzipiert und verfügt über einen druckentlasteten Ventilkegel. Diese Konstruktion ermöglicht den zuverlässigen Betrieb auch bei höheren Differenzdrücken. Der HEIMEIER Anschluss M30x1,5 erlaubt die Montage verschiedener Bedienelemente wie Voreinstell- und Absperrhandräder, Thermostat-Köpfe, Rücklauftemperaturbegrenzer oder Stellantriebe. Alle Bedienelemente des Basisventils sind auf der Handradseite angeordnet.

Welche Komponenten umfasst das TA-Multi Set 3?

Das IMI TA Multi Set 3 besteht aus mehreren aufeinander abgestimmten Komponenten. Es beinhaltet das TA-Multi Basisventil als Differenzdruckregler und den TA-Multi Differenzdruckregler zur Montage auf das Basisventil. Dieser kann sowohl als Differenzdruck- als auch als Durchflussregler eingesetzt werden und ist absperrbar. Der Differenzdruck-Sollwert ist stufenlos von 50 mbar bis 300 mbar einstellbar, wobei die Werkseinstellung bei 100 mbar liegt und der Einstellwert von außen an einer Skala ablesbar ist. Ein Globo H Kugelhahn mit Entleerung dient als Strangabsperrventil. Das Set wird zudem mit zwei Füll- und Entleerungskugelhähnen sowie Impulsleitungen, bestehend aus Kupferrohren, Anschlussverschraubungen und Klemmverschraubungen, geliefert. Für die Installation ist kein Spezialwerkzeug erforderlich.

Welche technischen Merkmale sind relevant?

Das Gehäuse des IMI TA Multi Set 3 ist aus korrosionsbeständigem, entzinkungsfreiem Rotguss gefertigt, was eine hohe Langlebigkeit und Beständigkeit ermöglicht. Die Nennweite beträgt DN 50, und der Nenndruck ist PN 16. Das System ist für eine zulässige Betriebstemperatur von bis zu 120 °C ausgelegt. Die Anschlüsse sind als Innengewinde zylindrisch (BSPP) ausgeführt, mit der Dimension R 2 x R 2. Die Bedienung erfolgt über ein Handrad, und das System ist abschließbar. Es ist membrangesteuert und verfügt über einen Mengenbegrenzer sowie einen Messanschluss (Adapter) und eine Impulsleitung.

Technische Daten

• Nennweite: DN 50
• Nenndruck: PN 16
• Zulässige Betriebstemperatur: 120 °C
• Differenzdruck-Sollwert Einstellbereich: 50 mbar bis 300 mbar
• Werkseinstellung Differenzdruck: 100 mbar
• Werkstoff Gehäuse: Rotguss (Bronze Rg 5)
• Anschlussart: Innengewinde zylindrisch (BSPP)
• Kvs-Wert: 15,9
• Bedienung: Handrad
• Mit Entleerungsventil: ja

Der IMI TA Differenzdruckregler TA-Multi Set 3 DN 50 bietet eine robuste und flexible Lösung für die präzise Regelung in Heizungs- und Kältesystemen. Die Kombination aus Strangregulierventil, Differenzdruckregler und Regelventil in einem Gehäuse aus entzinkungsfreiem Rotguss, ausgelegt für PN 16 und bis zu 120 °C Betriebstemperatur, macht es zu einer zuverlässigen Komponente. Die stufenlose Einstellbarkeit des Differenzdruck-Sollwerts von 50 mbar bis 300 mbar und die Nennweite DN 50 unterstreichen die Anpassungsfähigkeit dieses Systems.

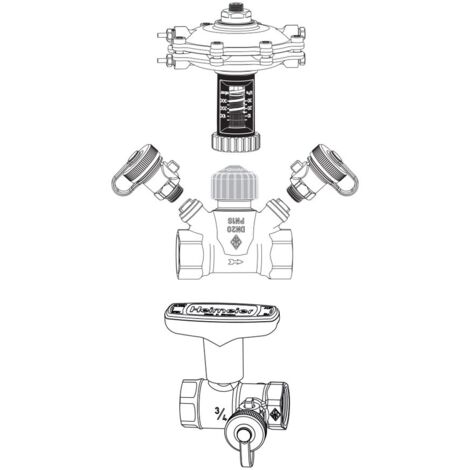

Lieferumfang

• 1x TA-Multi Basisventil als Differenzdruckregler
• 1x TA-Multi Differenzdruckregler zur Montage auf das Basisventil
• 1x Globo H Kugelhahn mit Entleerung als Strangabsperrventil
• 2x Füll- und Entleerungskugelhähne
• 1x Impulsleitungen (Kupferrohre, Anschlussverschraubungen, Klemmverschraubungen)

Produktspezifikation

• Hersteller-Warengruppe: Ventile manuell/statisch
• Hersteller-Produktgruppe: IMI TA
• Hersteller-Artikelnummer: 5850-08.801
• Abschließbar: ja
• Oberflächenschutz: unbehandelt
• Anschluss 1: Innengewinde zylindrisch (BSPP)
• Anschluss 2: Innengewinde zylindrisch (BSPP)
• Werkstoffgüte: Bronze (Rg 5)
• Werkstoff des Gehäuses: Bronze
• Bedienung: Handrad
• Einstellbereich: 5 - 30
• Druckstufe Artikel: PN 16
• Mit Entleerungsventil: ja
• Sollwertanzeige: ja
• Messanschluss: Adapter
• Mit Impulsleitung: ja
• Membrangesteuert: ja
• Druckunterschied einstellbar: ja
• Mit Mengenbegrenzer: ja
• Kvs-Wert: 15,9
• Nenndurchmesser: DN 50
