Allgemeine Beschreibung

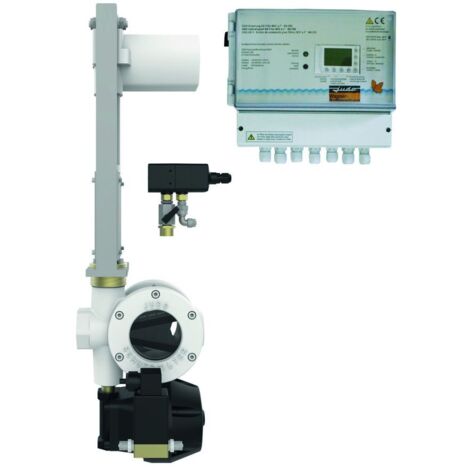

Der Judo JRSF Automatik-Rückspül-Schutzfilter JRSF-ATP 1 1/2" mit einer Maschenweite von 320 µm bietet zuverlässigen Schutz gegen Schmutzeintrag im Wasser. Er ermöglicht eine automatische, gründliche Rückspülung, die zeit- und differenzdruckgesteuert ist. Dies geschieht praktisch ohne Unterbrechung der Wasserversorgung, was ihn ressourcenschonend und kostensparend macht. Der Filter ist robust und aus hochwertigem Grauguss gefertigt und eignet sich für Wasser bis zu einer Temperatur von 30 Grad Celsius.Technische daten
- Rohranschluss: 1 1/2 Zoll
- Nenndurchfluss bei Dp 0,2 (0,5) bar: 14 (20) m³/h
- Betriebsdruck max.: 10 bar
- Betriebstemperatur max.: 30 °C
- Spülventil: 3/4 Zoll
- Steuermedium: Druckluft oder Wasser
- Steuerdruck: 4-7 bar
- Spannungsversorgung: 230 V, 50 Hz
- Einbaulänge: 233 mm
- Maschenweite: 0,32 mm (auch mit 0,03/0,1/0,5/1,0 mm erhältlich)
Kompatibilität und Zubehör
- Geeignet für die Filtration von feinkörnigen und festen Verunreinigungen im Wasser
- Verfügbar in verschiedenen Maschenweiten: 30 µm, 320 µm, 500 µm und 1000 µm
- Silikonfreie Ausführung erhältlich
Installation
- Gewindeanschluss nach DIN EN 10226-1
- Innen und außen sandgestrahlt und korrosionsbeständig mit Kunststoff beschichtet
Anwendung
- Schutz vor Korrosionen in wasserführenden Rohrleitungen
- Vermeidung von Funktionsstörungen an Kontroll- und Regelorganen
Weitere Informationen
- Steuerungsart: Automatische Differenzdruck gesteuerte Rückspülung mit einstellbarem Differenzdruckschalter
- Manuell auslösbare Rückspülung möglich
- Frei programmierbare SPS-Steuerung mit potenzialfreier Stör- und Rückspülmeldung
