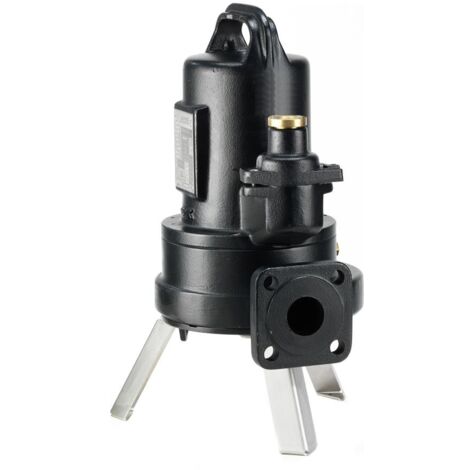

Jung Pumpen Multicut-Pumpe 08/2 M 400V mit Schneidrad und Explosionsschutz

Jung Pumpen Multicut-Pumpe 08/2 M 400V mit Schneidrad und Explosionsschutz

Die Jung Pumpen Multicut-Pumpe 08/2 M 400V ist eine explosionsgeschützte Schneidradpumpe, die speziell für die zuverlässige Förderung von häuslichem Abwasser konzipiert wurde. Mit ihrem messerscharfen und nachstellbaren Schneidsystem sorgt sie für maximale Betriebssicherheit, indem sie das Eindringen nicht schneidbarer Feststoffe in das Pumpeninnere verhindert. Diese Tauchpumpe eignet sich ideal für die stationäre Rückstausicherung von Einzelhäusern und den Einsatz in der Druckentwässerung, insbesondere in Schächten, die mit dem öffentlichen Kanalnetz verbunden sind und explosionsgeschützte Pumpen erfordern.

Wie funktioniert das Schneidsystem der Multicut-Pumpe?

Das Herzstück der Jung Pumpen Multicut-Pumpe ist das außenliegende, nachstellbare und gehärtete Edelstahl-Schneidsystem mit Spiralnuten. Es verhindert effektiv, dass nicht schneidbare Feststoffe in das Pumpeninnere gelangen, indem es diese zuverlässig zerkleinert. Die optimierte C-förmige Schneidgeometrie ermöglicht nahezu 200 % mehr Schnitte pro Minute im Vergleich zu Vorgängerversionen, was über 200.000 Schnitten pro Minute entspricht. Dies reduziert Probleme mit schwer zerkleinerbaren Materialien wie Feuchttüchern erheblich. Das offene Fünfschaufelrad sorgt für einen freien Durchgang von 7 mm.

Welche Konstruktionsmerkmale und Sicherheitsfunktionen bietet die Pumpe?

Die Multicut-Pumpe ist als nass aufgestelltes, vertikales, einstufiges Blockaggregat mit horizontalem Druckabgang konzipiert und bietet eine hohe Betriebssicherheit. Sie ist LGA Bauart geprüft nach DIN EN 12050. Das Motorgehäuse besteht aus Gusseisen EN-GJL-200 (GG 20) und das Pumpengehäuse aus Gusseisen GG 25 (GJL-250), was eine robuste Bauweise sicherstellt. Eine trockenlaufsichere, mediumseitige Siliciumkarbid Gleitringdichtung und ein motorseitig zweifacher Radialwellendichtring mit Ölkammer und Dichtungskontrollmöglichkeit schützen das Aggregat. Die längswasserdicht vergossene Leitungseinführung mit steckbarer Kabelverbindung erhöht die Zuverlässigkeit. Für den Motorschutz sind Wicklungsthermostate integriert, deren Funktion durch eine passende Steuerung sichergestellt werden muss. Ein Überstromauslöser oder Motorschutzschalter ist zusätzlich erforderlich.

Für welche Anwendungen ist die Multicut-Pumpe ausgelegt?

Die Jung Pumpen Multicut-Pumpe ist für die stationäre Nassaufstellung konzipiert und eignet sich hervorragend zur Rückstausicherung von Einzelhäusern sowie für die Druckentwässerung. Sie ist für die Förderung von häuslichen Abwässern mit den üblichen Beimengungen gemäß DIN 1986 T3 geeignet. Dank ihres Explosionsschutzes ist sie auch für den Einsatz in Schächten, die mit dem öffentlichen Kanalnetz verbunden sind und explosionsgeschützte Tauchpumpen erfordern, zugelassen. Die Druckleitung kann aufgrund des vorgeschalteten Schneidsystems in DN 40 ausgelegt und geländeparallel verlegt werden. Eine trockene Aufstellung ist für dieses Modell nicht vorgesehen.

Technische Daten

• Nennstrom: 2,8 A
• Motorausgangsleistung (P2): 1,24 kW
• Max. Volumenstrom: 18,5 m³/h
• Max. Förderhöhe: 18 m
• Drehzahl: 2674 1/min
• Kabellänge: 10 m
• Schutzart: IP68
• Werkstoff Motorgehäuse: Gusseisen EN-GJL-200 (GG 20)
• Werkstoff Pumpengehäuse: Gusseisen GG 25 (GJL-250)
• Max. Partikelgröße: 8 mm

Die Jung Pumpen Multicut-Pumpe 08/2 M 400V ist eine robuste und zuverlässige Lösung für die Abwasserentsorgung. Ihr effektives Schneidsystem, der integrierte Explosionsschutz und die hohe Betriebssicherheit machen sie zur idealen Wahl für anspruchsvolle Umgebungen. Mit einer Motorausgangsleistung von 1,24 kW, einer maximalen Förderhöhe von 18 m und der Schutzart IP68 bietet diese Schneidradpumpe eine bewährte Leistung für die Druckentwässerung und Rückstausicherung.

Produktspezifikation

• Hersteller-Warengruppe: Schneidradpumpen
• Hersteller-Produktgruppe: MULTICUT - EX
• Hersteller-Artikelnummer: JP50346
• Nennstrom: 2,8
• Gewicht: 28
• Anzahl der Phasen: 3
• Eintauchtiefe: 10
• Kabellänge: 10
• Max. Volumenstrom: 18,5
• Max. Förderhöhe: 18
• Flanschform: viereckig
• Drehzahl: 2674
• Umgebungstemperatur: 1 - 40
• Elektrischer Anschluss: Kabel
• Bemessungsspannung: 360 - 440
• Explosionsgeschützt: ja
• Frequenz: 50 Hz
• Schutzart (IP): IP68
• Werkstoff des Motorgehäuses: Gusseisen
• Werkstoffgüte des Motorgehäuses: Gusseisen EN-GJL-200 (GG 20)
• Aufgenommene Motorleistung (P1) pro Motor: 1,65
• Motorausgangsleistung (P2): 1,24
• Volumenstrom (BEP): 10,5
• Förderhöhe bei Volumenstrom (BEP): 116
• Nennbetriebsart: S1
• Mit Trockenlaufschutz: nein
• Drehzahlregelung Motor: ohne
• Durchmesser Pumpe: 270
• Mit Schneidwerk: ja
• Max. Arbeitsdruck: 1,8
• Werkstoff des Pumpengehäuses: Gusseisen
• Pumpenhöhe: 335
• Pumpenschaltung: ohne
• Isolationsklasse nach IEC: F
• Max. Partikelgröße: 8
• Werkstoffgüte des Pumpengehäuses: Gusseisen GG 25 (GJL-250)
• Geeignet für trockene Aufstellung: nein
• Mediumtemperatur (Dauerbetrieb): 1 - 40
• Nenndurchmesser, Anschluss Auslassseite: 1 1/4 Zoll (32)
• Anschluss Auslassseite: Flansch
• Druckstufe Flanschanschluss Auslassseite: PN 6
