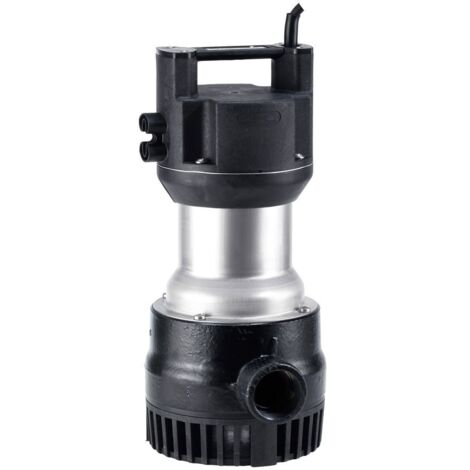

Jung Pumpen Schmutzwasserpumpe US 102 E 230V ohne Schaltautomatik, 10m Leitung

Jung Pumpen Schmutzwasserpumpe US 102 E 230V ohne Schaltautomatik, 10m Leitung

Die Jung Pumpen Schmutzwasserpumpe US 102 E 230V ohne Schaltautomatik mit 10 m Leitung ist eine überflutbare Tauchmotorpumpe, die für die zuverlässige Förderung von Schmutzwasser mit Beimengungen bis zu 10 mm Korngröße konzipiert wurde. Sie eignet sich ideal für den Einsatz in Sammelbehältern für Grundwasser, in stationären Entwässerungsanlagen sowie zum Heben von Abwässern aus Haushaltsmaschinen wie Geschirrspülern und Waschmaschinen. Dieses Modell zeichnet sich durch eine hohe Betriebssicherheit aus.

Wie ist die Jung Pumpen US 102 E konstruiert und welche Materialien werden verwendet?

Die US 102 E verfügt über ein Motorgehäuse und eine Rotorwelle, die aus rostfreiem Edelstahl 304 (1.4301) gefertigt und voll gekapselt sind. Das Pumpengehäuse besteht aus robustem Gusseisen GG 25 (GJL-250), während Laufrad und Siebfuß aus Kunststoff gefertigt sind. Für eine hohe Dichtigkeit sorgen eine trockenlaufsichere, mediumseitige Siliciumkarbid-Gleitringdichtung sowie ein motorseitig zweifacher Radialwellendichtring. Eine kontrollierbare Ölkammer ermöglicht die einfache Überprüfung der Dichtungen. Die längswasserdicht vergossene Leitungseinführung ist auswechselbar.

Welche Leistungsmerkmale bietet die Schmutzwasserpumpe und für welche Einsatzbereiche ist sie geeignet?

Die Schmutzwasserpumpe US 102 E erreicht eine maximale Fördermenge von 28 m³/h und eine maximale Förderhöhe von 13 m. Die Motorausgangsleistung (P2) beträgt 0,98 kW bei einer Drehzahl von 2705 1/min. Der Nennstrom liegt bei 6 A, und die Bemessungsspannung bewegt sich im Bereich von 207 V bis 253 V bei einer Frequenz von 50 Hz. Die Pumpe ist für Schmutzwasser mit einer maximalen Partikelgröße von 10 mm und Mediumtemperaturen von 1 °C bis 40 °C im Dauerbetrieb ausgelegt. Mit der Schutzart IP68 ist sie für den dauerhaften Betrieb unter Wasser geeignet. Eine trockene Aufstellung ist für dieses Modell nicht vorgesehen, ebenso wenig ist es explosionsgeschützt oder mit einem Trockenlaufschutz oder einer Drehzahlregelung ausgestattet. Die Nennbetriebsart ist S1.

Wie erfolgt der Anschluss und welche Sicherheitsmerkmale sind integriert?

Der elektrische Anschluss der US 102 E erfolgt über ein 10 m langes Anschlusskabel mit Schutzkontaktstecker. Der Druckstutzen ist ein 1 1/2 Zoll Innengewinde (BSPP) nach ISO 228-1. Ein eingebauter, automatisch wieder einschaltender, temperaturabhängiger Motorschutz durch Wicklungsthermostate schützt die Pumpe vor Überhitzung. Eine integrierte Spüleinrichtung trägt zur Wartungsfreundlichkeit bei. Die Pumpe ist LGA Bauart geprüft nach DIN EN 12050 sowie VDE und TÜV Bauart geprüft.

Technische Daten

• Max. Förderhöhe: 13 m
• Max. Volumenstrom: 28 m³/h
• Motorausgangsleistung (P2): 0,98 kW
• Drehzahl: 2705 1/min
• Nennstrom: 6 A
• Kabellänge: 10 m
• Schutzart: IP68
• Max. Partikelgröße: 10 mm
• Werkstoff Motorgehäuse: Edelstahl 304 (1.4301)
• Werkstoff Pumpengehäuse: Gusseisen GG 25 (GJL-250)
• Eintauchtiefe: 7 m

Die Jung Pumpen Schmutzwasserpumpe US 102 E bietet eine robuste und zuverlässige Lösung für die Entwässerung von Schmutzwasser mit bis zu 10 mm Korngröße. Mit einer Motorausgangsleistung von 0,98 kW, einem maximalen Volumenstrom von 28 m³/h und einer Förderhöhe von bis zu 13 m ist sie leistungsstark und vielseitig einsetzbar. Die hochwertige Konstruktion aus Edelstahl und Gusseisen sowie die Schutzart IP68 stellen eine hohe Betriebssicherheit und Langlebigkeit sicher.

Produktspezifikation

• Hersteller-Warengruppe: Schmutzwasserpumpen
• Hersteller-Produktgruppe: US 62 + 102
• Hersteller-Artikelnummer: JP09278
• Nennstrom: 6
• Gewicht: 14,5
• Anzahl der Phasen: 1
• Eintauchtiefe: 7
• Kabellänge: 10
• Max. Volumenstrom: 28
• Max. Förderhöhe: 13
• Drehzahl: 2705
• Umgebungstemperatur: 1 - 40
• Elektrischer Anschluss: Anschlusskabel mit Stecker
• Bemessungsspannung: 207 - 253
• Explosionsgeschützt: nein
• Frequenz: 50 Hz
• Schutzart (IP): IP68
• Werkstoff des Motorgehäuses: rostfreier Stahl
• Werkstoffgüte des Motorgehäuses: Edelstahl 304 (1.4301)
• Aufgenommene Motorleistung (P1) pro Motor: 1,37
• Motorausgangsleistung (P2): 0,98
• Volumenstrom (BEP): 12
• Förderhöhe bei Volumenstrom (BEP): 79
• Anschlussstandard Auslassseite: ISO 228-1
• Nennbetriebsart: S1
• Mit Trockenlaufschutz: nein
• Drehzahlregelung Motor: ohne
• Durchmesser Pumpe: 195
• Mit Schneidwerk: nein
• Max. Arbeitsdruck: 1,3
• Werkstoff des Pumpengehäuses: Gusseisen
• Pumpenhöhe: 410
• Pumpenschaltung: ohne
• Isolationsklasse nach IEC: B
• Max. Partikelgröße: 10
• Werkstoffgüte des Pumpengehäuses: Gusseisen GG 25 (GJL-250)
• Geeignet für trockene Aufstellung: nein
• Mediumtemperatur (Dauerbetrieb): 1 - 40
• Nenndurchmesser, Anschluss Auslassseite: 1 1/2 Zoll (40)
• Anschluss Auslassseite: Innengewinde zylindrisch (BSPP)
