Kemper FK-4 Systemtrenner-Auslaufventil BA, Figur 367 01, DN 20, 3670102000

Kemper FK-4 Systemtrenner-Auslaufventil BA, Figur 367 01, DN 20, 3670102000

Technische Daten

• Hersteller: KEMPER
• Artikelnummer: 3670102000
• Figur: 367 01
• EAN: 4062233367011
• Produkt: FK-4 Systemtrenner-Auslaufventil BA
• Nennweite: DN 20
• DN: DN 20
• Anschluss A1: G 3/4
• Anschluss A2: G 1
• Anschluss A3: G 1/4
• Druckstufe: PN 10
• max. Betriebstemperatur: 60 °C
• kurzfristige Spitzentemperatur: 65 °C
• Anschlussnennweite Abwasser: 50 mm
• Maß D1: 42 mm
• Maß D2: 50 mm
• Maß H1: 195,5 mm
• Maß H2: 37 mm
• Maß L1: 57,5 mm
• Maß L2: 84 mm
• Maß L3: 82 mm
• Gewicht: 1,59 kg
• Zulassungen: DVGW-Zulassung, KIWA-Zulassung, BELGAQUA-Zulassung, VA-Zulassung, nach UBA KTW BWGL, nach DVGW W 408
• Oberfläche: unbehandelt
• Anschluss 1: Außengewinde
• Anschluss 2: Außengewinde
• Werkstoffgüte: sonstige
• Antriebsart: Feder
• Werkstoff des Gehäuses: Bronze
• Druckstufe Artikel: PN 10
• Nenninnendurchmesser Anschluss 2: DN 20
• Material Abdichtung: EPDM
• Nenninnendurchmesser Anschluss 1: DN 20
• Ursprungsland: Deutschland

Maße und Kennwerte aller Ausführungen

KEMPER – Armaturen und Systeme für sauberes Trinkwasser

Die Gebr. Kemper GmbH + Co. KG aus Olpe im Sauerland stellt seit 1864 Armaturen für die Haustechnik her und ist bis heute in Familienhand. Im Geschäftsbereich Gebäudetechnik entstehen Absperr-, Sicherungs- und Regulierarmaturen, Mess- und Probenahmetechnik sowie komplette Systeme, mit denen sich die Hygiene in Trinkwasser-Installationen herstellen und dauerhaft sichern lässt – vom Einfamilienhaus bis zum Krankenhaus oder Hotel.

Rotguss aus eigener Gießerei

Ein großer Teil der KEMPER-Armaturen besteht aus Rotguss, der im eigenen Werk in Olpe gegossen wird. Der Werkstoff ist korrosionsbeständig, entzinkungsfrei und erfüllt die Anforderungen der Trinkwasserverordnung, für die Zukunft setzt KEMPER zunehmend auf bleifreie Legierungen. Weil Gießerei, Bearbeitung und Montage unter einem Dach liegen, kontrolliert der Hersteller die ganze Kette vom Rohteil bis zur fertigen Armatur.

Trinkwasserhygiene als System

Mit dem Hygienesystem KHS (Strömungsteiler, Hygienespülungen, Temperaturmessarmaturen und Systemsteuerungen), den Zirkulationsregulierventilen MULTI-THERM und ETA-THERM sowie dem ThermoSystem KTS mit Frischwasserstationen bietet KEMPER aufeinander abgestimmte Komponenten gegen Stagnation und Legionellen. Für die Planung stellt das Tochterunternehmen Dendrit Haustechnik-Software die passende Software bereit.

Für Fachhandwerk und Planer

KEMPER-Produkte werden über den Fachgroßhandel an Installateure, Fachplaner und Betreiber großer Objekte geliefert. Neben Deutschland ist das Unternehmen mit Vertriebsniederlassungen unter anderem in den Niederlanden, der Schweiz, Österreich, Tschechien, Dänemark und Großbritannien vertreten. Bei raleo erhalten Sie die Armaturen, das passende Zubehör und Original-Ersatzteile mit vollständigen technischen Daten und Herstellerunterlagen.

• Hersteller: KEMPER
• Artikelnummer: 3670102000
• Figur: 367 01
• EAN: 4062233367011
• Produkt: FK-4 Systemtrenner-Auslaufventil BA
• Nennweite: DN 20
• DN: DN 20
• Anschluss A1: G 3/4
• Anschluss A2: G 1
• Anschluss A3: G 1/4
• Druckstufe: PN 10
• max. Betriebstemperatur: 60 °C
• kurzfristige Spitzentemperatur: 65 °C
• Anschlussnennweite Abwasser: 50 mm

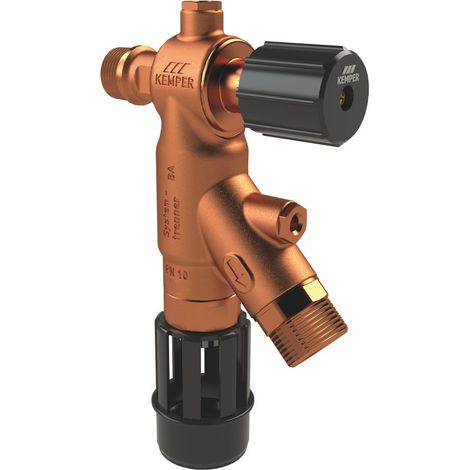

Abbildung beispielhaft, Ausführung laut technischen Daten.

• DVGW-zugelassen
• PN 10 / 60 °C
• DN 15–20
• Rotguss, entzinkungsfrei

Auslaufventil mit integriertem Systemtrenner BA aus Rotguss

Kemper FK-4 Systemtrenner-Auslaufventil BA Figur 367 01

KEMPER FK-4 Systemtrenner-Auslaufventil BA Figur 367 01 – Rotguss, Betätigungsgriff, DN 15–20

Das KEMPER FK-4 Systemtrenner-Auslaufventil BA, Figur 367 01, vereint eine Entnahmestelle und einen Systemtrenner BA in einer Armatur. Es sichert das Trinkwasser gegen Nichttrinkwasser bis einschließlich Flüssigkeitskategorie 4 nach DIN EN 1717 und DIN 1988-100 ab und ist in DN 15 und DN 20 erhältlich.

Das Gehäuse aus entzinkungsfreiem, korrosionsbeständigem Rotguss wird mit seinem Außengewinde direkt an eine Wandscheibe angeschlossen. Ausgangsseitig nimmt ein Gewinde nach ISO 228 eine Schlauchtülle auf, betätigt wird das Ventil über einen Griff.

Die KEMPER Figur 367 01 gibt es in 2 Ausführungen, die sich in Nennweite unterscheiden. Dieser Artikel: DN 20.

KEMPER FK-4 Systemtrenner-Auslaufventil BA – Vorteile im Überblick

• Systemtrenner und Ventil in einem: Absperrung, Entnahme und Sicherungsfunktion sitzen in einem kompakten Gehäuse direkt an der Wand.
• Schmutzfänger integriert: Ein Edelstahlsieb auf der Eingangsseite hält Partikel von der Sicherungskartusche fern.
• Kontrollierbare Mitteldruckkammer: Über Prüfnocken lassen sich Prüfventile anschließen und die Funktion nach DIN EN 806-5 nachweisen.
• Absperrfunktion zur Wartung: Das Ventil kann für Servicearbeiten abgesperrt werden, ohne die Zuleitung außer Betrieb zu nehmen.
• Breit zugelassen: DVGW-, KIWA-, BELGAQUA- und VA-Zulassung sowie Schallschutzklasse 1 nach DIN EN ISO 3822.

Typische Einsatzbereiche

• Befüllen und Nachspeisen von Heizungsanlagen und anderen geschlossenen Kreisläufen
• Schlauchentnahmestellen in Technikräumen und Werkstätten
• Entnahmestellen, an denen Nichttrinkwasser bis Kategorie 4 zurückfließen könnte
• Gewerbliche Reinigungs- und Füllplätze

Ausstattung und Werkstoffe

• zur Absicherung von Trinkwasser gegen Nichttrinkwasser bis einschl. Flüssigkeitskategorie 4 nach DIN EN 1717 / DIN 1988-100
• mediumberührte Metallteile aus entzinkungsfreiem und korrosionsbeständigem Rotguss, beständig gegen aggressives Wasser
• Eingang Rohraußengewinde
• geeignet zum Anschluss an die Wandscheibe
• Kegel aus Rotguss
• EPDM-Sitzdichtung
• integrierter eingangsseitiger Edelstahl-Schmutzfänger
• integrierte differenzdruckgesteuerte und wartungsfreundliche Sicherungskartusche inklusive RV
• mit kontrollierbarer Mitteldruckkammer
• Prüfnocken zum Anschluss der Prüfventile
• Kunststoff-Ablaufanschluss nach DIN EN 1717
• mit Betätigungsgriff

Normen und Zulassungen

• DVGW-Zulassung
• KIWA-Zulassung
• BELGAQUA-Zulassung
• VA-Zulassung
• nach UBA KTW BWGL
• nach DVGW W 408
• nach UBA BWGL Metalle
• Schallschutzzulassung nach DIN EN ISO 3822 Klasse 1
• DIN EN 10226 / DIN EN 1717

KEMPER Figur 367 01: alle Ausführungen im Vergleich

Passendes Zubehör von KEMPER

• KEMPER Differenzdruck-Messkoffer, Figur 360 99
• KEMPER Prüfverschraubung für FK-4 und Wohnungs-BA, Figur 367 06
• KEMPER Prüfventil-Set für FK-4 und Wohnungs-BA, Figur 367 07

Original-Ersatzteile

• KEMPER Nutring Demontage- und Montagewerkzeug für FK-4, Figur 367 09 001
• KEMPER Oberteil für FK-4 Systemtrenner-Auslaufventil BA, DN 15-20, Figur E0109 367 01 020
• KEMPER Verschlussstopfen, Figur J8101 173 00

Häufige Fragen zu KEMPER FK-4 Systemtrenner-Auslaufventil BA

Welche Nennweiten gibt es von Figur 367 01?

Die Ausführung mit Betätigungsgriff gibt es in DN 15 und DN 20. Größere Nennweiten mit Handrad führt KEMPER als Figur 367 01 025 (DN 25) und 367 01 050 (DN 50).

Welches Zubehör brauche ich für die Wartung?

Den Differenzdruck-Messkoffer (Figur 360 99) sowie wahlweise die Prüfverschraubung (Figur 367 06) oder das Prüfventil-Set (Figur 367 07) für FK-4 und Wohnungs-BA.

Welche Temperaturen verträgt das FK-4?

Ausgelegt ist es für maximal 60 °C Betriebstemperatur, kurzzeitig sind 65 °C zulässig.
