Kemper Gewindeflansch, Figur 426 00, DN 50, 4260005000

Kemper Gewindeflansch, Figur 426 00, DN 50, 4260005000

Technische Daten

• Hersteller: KEMPER
• Artikelnummer: 4260005000
• Figur: 426 00
• EAN: 4062233426053
• Produkt: Gewindeflansch
• Nennweite: DN 50
• DN: DN 50
• Anschluss A1: Rp 2
• Druckstufe: PN 16
• max. Betriebstemperatur: 200 °C
• Bohrbild: 10/16 PN
• Anzahl Bohrungen: 4
• Maß D1: 165 mm
• Maß D2: 125 mm
• Maß D3: 100 mm
• Maß D4: 18 mm
• Maß L1: 28 mm
• Maß S1: 18 mm
• Gewicht: 2,49 kg
• Zulassungen: nach UBA BWGL Metalle, ähnlich DIN 2566, ÜA-Reg.-Nr. R-15.2.3-21-17048, WIEN-ZERT
• Oberfläche: unbehandelt
• Werkstoffgüte: sonstige
• Werkstoff: Bronze
• Druckstufe Flansch: PN 16
• Flanschtyp: Gewindeflansch
• Anschluss Gewindeflansch: sonstige
• Nenninnendurchmesser: DN 50
• Ursprungsland: Deutschland

Maße und Kennwerte aller Ausführungen

KEMPER – Armaturen und Systeme für sauberes Trinkwasser

Die Gebr. Kemper GmbH + Co. KG aus Olpe im Sauerland stellt seit 1864 Armaturen für die Haustechnik her und ist bis heute in Familienhand. Im Geschäftsbereich Gebäudetechnik entstehen Absperr-, Sicherungs- und Regulierarmaturen, Mess- und Probenahmetechnik sowie komplette Systeme, mit denen sich die Hygiene in Trinkwasser-Installationen herstellen und dauerhaft sichern lässt – vom Einfamilienhaus bis zum Krankenhaus oder Hotel.

Rotguss aus eigener Gießerei

Ein großer Teil der KEMPER-Armaturen besteht aus Rotguss, der im eigenen Werk in Olpe gegossen wird. Der Werkstoff ist korrosionsbeständig, entzinkungsfrei und erfüllt die Anforderungen der Trinkwasserverordnung, für die Zukunft setzt KEMPER zunehmend auf bleifreie Legierungen. Weil Gießerei, Bearbeitung und Montage unter einem Dach liegen, kontrolliert der Hersteller die ganze Kette vom Rohteil bis zur fertigen Armatur.

Trinkwasserhygiene als System

Mit dem Hygienesystem KHS (Strömungsteiler, Hygienespülungen, Temperaturmessarmaturen und Systemsteuerungen), den Zirkulationsregulierventilen MULTI-THERM und ETA-THERM sowie dem ThermoSystem KTS mit Frischwasserstationen bietet KEMPER aufeinander abgestimmte Komponenten gegen Stagnation und Legionellen. Für die Planung stellt das Tochterunternehmen Dendrit Haustechnik-Software die passende Software bereit.

Für Fachhandwerk und Planer

KEMPER-Produkte werden über den Fachgroßhandel an Installateure, Fachplaner und Betreiber großer Objekte geliefert. Neben Deutschland ist das Unternehmen mit Vertriebsniederlassungen unter anderem in den Niederlanden, der Schweiz, Österreich, Tschechien, Dänemark und Großbritannien vertreten. Bei raleo erhalten Sie die Armaturen, das passende Zubehör und Original-Ersatzteile mit vollständigen technischen Daten und Herstellerunterlagen.

• Hersteller: KEMPER
• Artikelnummer: 4260005000
• Figur: 426 00
• EAN: 4062233426053
• Produkt: Gewindeflansch
• Nennweite: DN 50
• DN: DN 50
• Anschluss A1: Rp 2
• Druckstufe: PN 16
• max. Betriebstemperatur: 200 °C
• Bohrbild: 10/16 PN
• Anzahl Bohrungen: 4
• Maß D1: 165 mm
• Maß D2: 125 mm

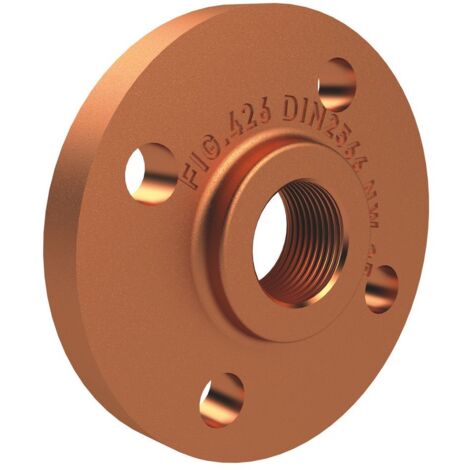

Abbildung beispielhaft, Ausführung laut technischen Daten.

• PN 16 / 200 °C
• DN 15–100
• gebohrt PN 10/16

Rotguss-Gewindeflansch für den Übergang auf Flanscharmaturen

Kemper Gewindeflansch Figur 426 00

KEMPER Gewindeflansch Figur 426 00 – Rotguss, PN 16, gebohrt PN 10/16, DN 15–100

Der KEMPER Gewindeflansch, Figur 426 00, wird auf ein Gewinderohr geschraubt und stellt so den Anschluss an eine Flanscharmatur her. Er ist aus entzinkungsfreiem, korrosionsbeständigem Rotguss gefertigt und angelehnt an DIN 2566.

Die Bohrung entspricht PN 10/16, die Druckstufe beträgt PN 16 bei bis zu 200 °C. Neun Nennweiten von DN 15 bis DN 100 stehen zur Auswahl.

Die KEMPER Figur 426 00 gibt es in 9 Ausführungen, die sich in Nennweite unterscheiden. Dieser Artikel: DN 50.

KEMPER Gewindeflansch – Vorteile im Überblick

• Gewindeanschluss: Verbindet Gewinderohrleitungen ohne Löten oder Schweißen mit Flanschtechnik.
• Rotguss, entzinkungsfrei: Korrosionsbeständig und für aggressives Wasser geeignet.
• Bohrbild PN 10/16: Kompatibel zu Gegenflanschen beider Druckstufen.
• DN 15 bis DN 100: Neun Größen für kleine und mittlere Leitungsquerschnitte.

Typische Einsatzbereiche

• Anschluss von Flanscharmaturen wie Freistrom-Absperrventilen (Figur 135 01, 135 02)
• Einbindung von PROTECT Systemtrenner (Figur 361 01) oder Flanschen-Druckminderer (Figur 711 00)
• Übergang von Gewinderohr auf Flansch in der Trinkwasserinstallation

Ausstattung und Werkstoffe

• mediumberührte Metallteile aus entzinkungsfreiem und korrosionsbeständigem Rotguss, beständig gegen aggressives Wasser

Normen und Zulassungen

• nach UBA BWGL Metalle
• ähnlich DIN 2566
• ÜA-Reg.-Nr. R-15.2.3-21-17048, WIEN-ZERT

KEMPER Figur 426 00: alle Ausführungen im Vergleich

Passend für

• KEMPER Freistrom-Absperrventil, ohne Entleerung, Flanschanschluss, Figur 135 01
• KEMPER PROTECT Systemtrenner BA, Flanschanschluss, Figur 361 01
• KEMPER Freistrom-Absperrventil, mit Entleerventil, Flanschanschluss, Figur 135 02
• KEMPER Freistrom-Kombi-Rückflussverhinderer, mit Entleerventil, Flanschanschluss, Figur 137 02
• KEMPER Flanschen-Druckminderer, Figur 711 00
• KEMPER Schrägsitz-Schmutzfänger, Figur 605 00

Häufige Fragen zu KEMPER Gewindeflansch

Welche Nennweiten hat der Gewindeflansch?

DN 15, 20, 25, 32, 40, 50, 65, 80 und 100.

Welche Dichtung passt dazu?

KEMPER führt passende Flanschdichtungen unter Figur 428 00 in DN 15 bis DN 150.
