Kemper KHS Spülgruppe 230 V, Figur 684 04, DN 15, 6840401500

Kemper KHS Spülgruppe 230 V, Figur 684 04, DN 15, 6840401500

Technische Daten

• Hersteller: KEMPER
• Artikelnummer: 6840401500
• Figur: 684 04
• EAN: 4062233684026
• Produkt: KHS Spülgruppe 230 V
• DN: DN 15
• Anschluss A1: Rp 1/2
• Druckstufe: PN 16
• min. Betriebstemperatur: 0 °C
• max. Betriebstemperatur: 65 °C
• max. Umgebungstemperatur: 55 °C
• Spannungsversorgung: 230 V AC
• Laufzeit Stellantrieb: 90 s
• Laufzeit bei Spannungsabfall: 15 s
• min. Fließdruck: 0,1 MPa
• Anschlussnennweite Abwasser: 50 mm
• Maß D1: 50 mm
• Maß H1: 285 mm
• Maß H2: 46,5 mm
• Maß L1: 110 mm
• Maß L2: 67,5 mm
• Maß L3: 100 mm
• Gewicht: 3,73 kg
• Zulassungen: WRAS-Zulassung, nach UBA KTW BWGL, nach UBA BWGL Metalle, ÜA-Reg.-Nr. R-15.2.3-21-17048, WIEN-ZERT
• Werkstoffgüte: sonstige
• Werkstoff: Bronze
• Schutzart (IP): IP54
• Durchflussbegrenzer: ja
• Rückflusssicherung nach EN 1717: AA
• Nenninnendurchmesser Anschluss 2: 1/2 Zoll (15)
• Nenninnendurchmesser Anschluss 3: DN 50
• Anschluss 3: Schiebeende
• Mit Rückstromsicherung: ja
• Nenninnendurchmesser Anschluss 1: 1/2 Zoll (15)
• Automatischer Spülzyklus: ja
• Spülzeit einstellbar: ja
• Ursprungsland: Deutschland

KEMPER – Armaturen und Systeme für sauberes Trinkwasser

Die Gebr. Kemper GmbH + Co. KG aus Olpe im Sauerland stellt seit 1864 Armaturen für die Haustechnik her und ist bis heute in Familienhand. Im Geschäftsbereich Gebäudetechnik entstehen Absperr-, Sicherungs- und Regulierarmaturen, Mess- und Probenahmetechnik sowie komplette Systeme, mit denen sich die Hygiene in Trinkwasser-Installationen herstellen und dauerhaft sichern lässt – vom Einfamilienhaus bis zum Krankenhaus oder Hotel.

Rotguss aus eigener Gießerei

Ein großer Teil der KEMPER-Armaturen besteht aus Rotguss, der im eigenen Werk in Olpe gegossen wird. Der Werkstoff ist korrosionsbeständig, entzinkungsfrei und erfüllt die Anforderungen der Trinkwasserverordnung, für die Zukunft setzt KEMPER zunehmend auf bleifreie Legierungen. Weil Gießerei, Bearbeitung und Montage unter einem Dach liegen, kontrolliert der Hersteller die ganze Kette vom Rohteil bis zur fertigen Armatur.

Trinkwasserhygiene als System

Mit dem Hygienesystem KHS (Strömungsteiler, Hygienespülungen, Temperaturmessarmaturen und Systemsteuerungen), den Zirkulationsregulierventilen MULTI-THERM und ETA-THERM sowie dem ThermoSystem KTS mit Frischwasserstationen bietet KEMPER aufeinander abgestimmte Komponenten gegen Stagnation und Legionellen. Für die Planung stellt das Tochterunternehmen Dendrit Haustechnik-Software die passende Software bereit.

Für Fachhandwerk und Planer

KEMPER-Produkte werden über den Fachgroßhandel an Installateure, Fachplaner und Betreiber großer Objekte geliefert. Neben Deutschland ist das Unternehmen mit Vertriebsniederlassungen unter anderem in den Niederlanden, der Schweiz, Österreich, Tschechien, Dänemark und Großbritannien vertreten. Bei raleo erhalten Sie die Armaturen, das passende Zubehör und Original-Ersatzteile mit vollständigen technischen Daten und Herstellerunterlagen.

• Hersteller: KEMPER
• Artikelnummer: 6840401500
• Figur: 684 04
• EAN: 4062233684026
• Produkt: KHS Spülgruppe 230 V
• DN: DN 15
• Anschluss A1: Rp 1/2
• Druckstufe: PN 16
• min. Betriebstemperatur: 0 °C
• max. Betriebstemperatur: 65 °C
• max. Umgebungstemperatur: 55 °C
• Spannungsversorgung: 230 V AC
• Laufzeit Stellantrieb: 90 s
• Laufzeit bei Spannungsabfall: 15 s

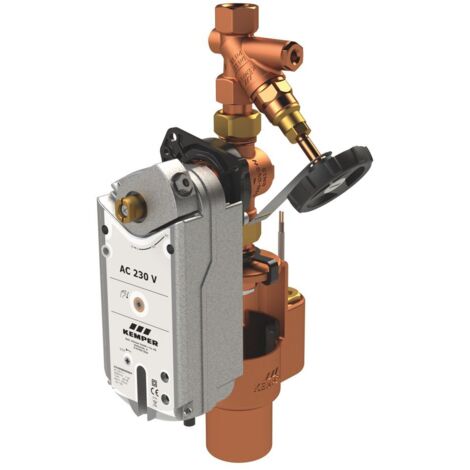

Abbildung beispielhaft, Ausführung laut technischen Daten.

• 230 V AC
• PN 16 / 0–65 °C
• Schutzart IP54
• Spülung bis DN 100

Automatische Spülstation für Trinkwasser, 230 V AC

Kemper KHS Spülgruppe 230 V Figur 684 04

KEMPER KHS Spülgruppe 230 V Figur 684 04 – automatischer Wasserwechsel für KHS Systemsteuerung und Timer, DN 15

Die KEMPER KHS Spülgruppe 230 V Figur 684 04 sorgt automatisch für regelmäßigen Wasseraustausch und hält so den bestimmungsgemäßen Betrieb in Trinkwasserleitungen aufrecht. Sie erreicht turbulente Strömung in Leitungen bis DN 100 und doppelt turbulente bis DN 65. Mit 230 V AC wird sie an KHS Mini-Systemsteuerungen, den KHS Timer oder ein Leckage-Sicherheitssystem angeschlossen.

Die Gruppe kombiniert ein WESER Freistrom-Absperrventil für Wartungsarbeiten, ein VAV-PLUS Vollstrom-Absperrventil mit Federrückzug-Stellantrieb, Durchflussmengenbegrenzer für 4, 10 und 20 l/min und einen überwachten freien Ablauf nach DIN EN 1717. Sie lässt sich zudem mit KTS Frischwasserstationen kombinieren.

KEMPER KHS Spülgruppe 230 V – Vorteile im Überblick

• Direkt an KHS Steuerungen: Anschluss an MASTER- und SLAVE-Systemsteuerungen, KHS Timer oder Leckage-Sicherheitssystem ohne GLT.
• Schließt bei Spannungsausfall: Der Federrückzug bringt das Vollstromventil innerhalb von 15 Sekunden in die Ruhestellung.
• Konstante Spülmenge: Durchflussmengenbegrenzer für 4, 10 und 20 l/min regeln vordruckunabhängig.
• Überwachter freier Ablauf: Ablaufvorrichtung nach DIN EN 1717 mit Schwimmerschalter gegen Überlauf.
• Servicefreundlich: Wartungsabsperrung und Offenstellungsanzeige erleichtern Inspektionen im eingebauten Zustand.

Typische Einsatzbereiche

• Gebäude ohne GLT mit KHS Mini-Systemsteuerung oder Timer
• Spülung von Leitungen bis DN 100
• Kombination mit KTS Frischwasserstationen (Figur 915/925)
• Hotels, Schulen, Verwaltungsbauten und Pflegeeinrichtungen

Ausstattung und Werkstoffe

• komplette Spülgruppe für automatisch auslösende Wasserwechsel zur Sicherstellung des bestimmungsgemäßen Betriebs
• ermöglicht turbulenten Wasserwechsel in Trinkwasserleitungen bis DN 100 (doppelt turbulent bis DN 65)
• WESER Freistrom-Absperrventil als Wartungsabsperrung
• VAV-PLUS Vollstrom-Absperrventil mit Federrückzug-Stellantrieb 230 V inkl. Rückstellung bei Spannungsabfall
• DMB Durchflussmengenbegrenzer 4, 10 und 20 l/min
• zur vordruckunabhängigen Begrenzung der Durchflussmenge
• Freier Ablauf mit Überlaufüberwachung
• zur Anbindung an KHS Systemsteuerungen, KHS Timer und Leckage-Sicherheitssystem
• mediumberührte Metallteile aus Edelstahl und Rotguss
• einfache Wartung im eingebauten Zustand
• mit schwarzem Handrad
• totraumfrei

Normen und Zulassungen

• WRAS-Zulassung
• nach UBA KTW BWGL
• nach UBA BWGL Metalle
• ÜA-Reg.-Nr. R-15.2.3-21-17048, WIEN-ZERT

Passendes Zubehör von KEMPER

• KEMPER KHS Mini-Systemsteuerung MASTER 2.1, Figur 686 02 008
• KEMPER KHS Mini-Systemsteuerung SLAVE, Figur 686 02 006
• KEMPER KHS Timer, Figur 686 02 012
• KEMPER KHS BACnet Gateway XL für MASTER 2.0/2.1, Figur 686 02 024

Original-Ersatzteile

• KEMPER Strahlreglerset inkl. Durchflussmengenbegrenzer (4, 10, 20 l/min) für KHS Spülgruppe Figur 68400/01/04/05, Figur 684 10 001
• KEMPER Federrückzug-Stellantrieb 230V für KHS VAV-PLUS Vollstrom-Absperrventil, Figur 686 00 007/008
• KEMPER Ersatzteilset Schwimmerschalter für freien Ablauf, Figur 688 00 001

Passend für

• KEMPER KTS Frischwasserstation (M/L) PRO, Cu-gelötet, Figur 915 20/30
• KEMPER KHS Mini-Systemsteuerung MASTER 2.1, Figur 686 02 008
• KEMPER KTS Frischwasserstation (M/L) PRO, Volledelstahl, Figur 925 20/30
• KEMPER KHS Mini-Systemsteuerung SLAVE, Figur 686 02 006
• KEMPER KTS Frischwasserstation (S) PRO, Cu-gelötet, Figur 915 10
• KEMPER KHS Timer, Figur 686 02 012
• KEMPER KTS Frischwasserstation (S) PRO, Volledelstahl, Figur 925 10

Häufige Fragen zu KEMPER KHS Spülgruppe 230 V

Womit wird die 230-V-Spülgruppe gesteuert?

Vorgesehen sind die KHS Mini-Systemsteuerung MASTER 2.1 (Figur 686 02 008), die SLAVE-Steuerung (Figur 686 02 006), der KHS Timer (Figur 686 02 012) oder ein Leckage-Sicherheitssystem.

Kann die Gruppe an eine Gebäudeautomation angebunden werden?

Über die MASTER 2.0/2.1 ist eine Anbindung per BACnet Gateway XL (Figur 686 02 024) oder Modbus-TCP/IP-Lizenz (Figur 99 3590) möglich.

Wie lange braucht der Antrieb zum Öffnen?

Die Laufzeit des Stellantriebs beträgt 90 Sekunden, bei Spannungsabfall schließt er in 15 Sekunden.
