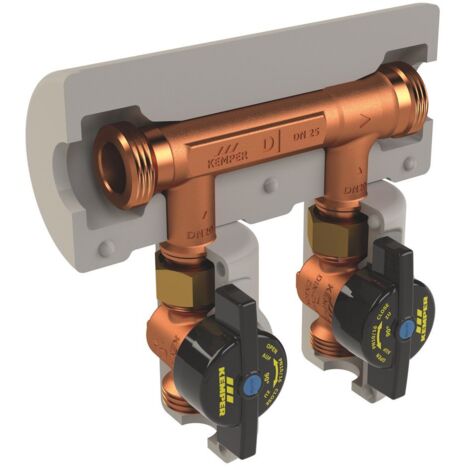

Kemper KHS Venturi-Strömungsteiler-Gruppe dynamisch, AP, DN 32/20/20 IG, PN 16, 90 Grad C, mit Dämmschale, Figur 650 06

Kemper KHS Venturi-Strömungsteiler-Gruppe dynamisch, AP, DN 32/20/20 IG, PN 16, 90 Grad C, mit Dämmschale, Figur 650 06

Die Kemper KHS Venturi-Strömungsteiler-Gruppe dynamisch, AP, DN 32/20/20 IG, PN 16, 90 Grad C, mit Dämmschale, Figur 650 06, ist eine hochwertige Lösung zur Vermeidung von Stagnation in Ringleitungsinstallationen. Sie eignet sich für den Einsatz in kaltem und warmem Trinkwasser und stellt durch das Venturi-Prinzip eine Zwangsdurchströmung bei nachgeschalteten Entnahmen sicher. Die Montage erfolgt aufputz mit Innengewindeanschlüssen, ergänzt durch eine Dämmschale zur Wärmeisolierung.

Wie verhindert die Venturi-Strömungsteiler-Gruppe Stagnation in Ringleitungen?

Die Venturi-Strömungsteiler-Gruppe nutzt das Venturi-Prinzip, um eine Zwangsdurchströmung in Ringleitungsinstallationen sicherzustellen. Dadurch wird verhindert, dass Wasser in den Leitungen stagniert, was insbesondere bei nachgeschalteten Entnahmen wichtig ist. Die dynamische Kartusche mit Nasszellenzu- und Nasszellenrückleitung sorgt für eine kontinuierliche und gleichmäßige Verteilung des Wassers.

Aus welchen Materialien besteht die Strömungsteiler-Gruppe und wie ist sie verarbeitet?

Die mediumberührten Metallteile bestehen aus entzinkungsfreiem und korrosionsbeständigem Rotguss, der auch gegen aggressives Wasser beständig ist. Die Oberfläche ist unbehandelt. Die Bauteile sind totraumfrei konstruiert und wartungsfrei, was eine lange Lebensdauer und zuverlässigen Betrieb unterstützt.

Welche Anschlussarten und Bauformen sind vorhanden?

Die Strömungsteiler-Gruppe verfügt über Innengewindeanschlüsse (zylindrisch BSPT-Rp nach ISO 7-1 / EN 10226-1) für den Durchgang und die Abzweigungen. Die Bauform ist ein Durchgang mit geraden Abzweigen, mit einem Abstand von 100 zwischen den Abzweigungen. Die Baulänge beträgt 283, die Bauhöhe 123 und die Bautiefe 365.

Welche Ventile und Dichtungen sind integriert?

In die Gruppe sind VAV Vollstrom-Absperrventile mit Innengewinde (Figur 385 00) eingebaut, die mit einer wartungsfreien EPDM-Spindelabdichtung ausgestattet sind. Das herausnehmbare Innenoberteil (TOP-ENTRY) besitzt einen EPDM-Dichtungskörper und einen Schließkörper aus Rotguss.

Welche Normen, Zulassungen und Schallschutzeigenschaften erfüllt das Produkt?

Die Ventile verfügen über DVGW- und WRAS-Zulassungen und entsprechen dem DVGW-Arbeitsblatt W 570 sowie den Vorgaben des UBA BWGL Metalle. Bis DN 32 ist eine Schallschutzzulassung nach DIN EN ISO 3822 Klasse 1 vorhanden. Die Dämmschale erfüllt die Baustoffklasse B1 nach DIN 4102 und die Anforderungen der DIN EN 13828. Weitere Zertifikate sind die ÜA-Reg.-Nr. R-15.2.3-21-17048 und WIEN-ZERT.

Wie ist die Dämmschale beschaffen und welchen Zweck erfüllt sie?

Die Dämmschale besteht aus geschlossenzelligem, geschäumtem Polyethylen und dient der Wärmeisolierung der Strömungsteiler-Gruppe. Sie unterstützt die Einhaltung der maximalen Betriebstemperatur von 90 Grad Celsius und trägt zur Energieeffizienz der Installation bei.

Welche Betriebsparameter und Einsatzbereiche sind zu beachten?

Die Gruppe ist für eine Druckstufe von PN 16 ausgelegt und für eine maximale Mediumtemperatur von 90 Grad Celsius geeignet. Sie ist speziell für den Einsatz in Trinkwasseranlagen (kalt und warm) konzipiert und nicht für Heizungswasser, Kühlwasser, Glykol oder Pressluft geeignet.

Technische Daten

• Druckstufe: PN 16
• Max. Betriebstemperatur: 90 °C
• Baulänge: 283
• Bauhöhe: 123
• Bautiefe: 365
• Nenndurchmesser Anschluss 1: DN 32
• Nenndurchmesser Anschluss 2: DN 32
• Nenndurchmesser Abzweigungen: DN 20
• Werkstoff: Rotguss
• Abstand zwischen den Abzweigungen: 100

Die Kemper KHS Venturi-Strömungsteiler-Gruppe bietet eine zuverlässige Lösung zur Vermeidung von Stagnation in Trinkwasser-Ringleitungen. Mit einer Druckstufe von PN 16, einer maximalen Betriebstemperatur von 90 Grad Celsius und hochwertigen Materialien wie korrosionsbeständigem Rotguss erfüllt sie anspruchsvolle Anforderungen. Die integrierten Absperrventile und die wärmeisolierende Dämmschale unterstützen eine effiziente und sichere Installation.

Produktspezifikation

• Hersteller-Warengruppe: KEMPER Hygienesystem
• Hersteller-Produktgruppe: KHS Venturi Strömungsteiler
• Hersteller-Artikelnummer: 6500603200
• Baulänge: 283
• Bauhöhe: 123
• Bautiefe: 365
• Form: Durchgang mit geraden Abzweigen
• Oberflächenschutz: unbehandelt
• Anschluss 1: Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1)
• Anschluss 2: Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1)
• Mit Entlüftung: nein
• Werkstoff: Bronze
• Geeignet für Glykol: nein
• Anzahl der Abzweige: 2
• Mit Befestigungsmaterial: nein
• Länge Verteiler: 195
• Venturidüse: dynamisch
• Druckstufe Artikel: PN 16
• Max. Mediumtemperatur (Dauerbetrieb): 90
• Nenndurchmesser Anschluss 2: DN 32
• Geeignet für Pressluft: nein
• Anschluss Abzweigungen: Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1)
• Mit Isolierung: ja
• Geeignet für Leitungswasser: ja
• Geeignet für Heizungswasser: nein
• Mit Wandbefestigungsbügel: nein
• Nenndurchmesser Abzweigungen: DN 20
• Abstand zwischen den Abzweigungen: 100
• Mit Füßen: nein
• Mit Absperrventil: ja
• Mit Füll-/Entleerungshahn: nein
• Nenndurchmesser Anschluss 1: DN 32
• Geeignet für Kühlwasser: nein
• Systemgebunden: nein
• Typenzulassung nach BBR/EKS: nein
• Trinkwasserkonform nach UBA: Ja
