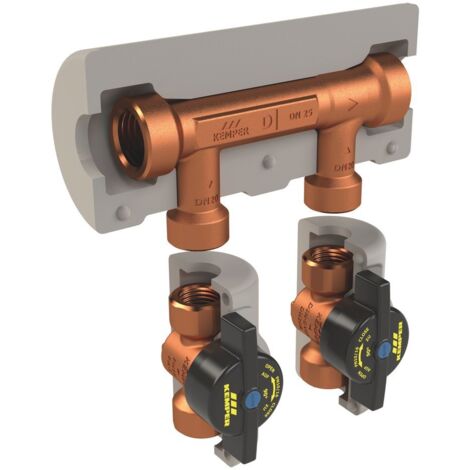

Kemper KHS Venturi-Strömungsteiler Set dynamisch, DN 20, Abgänge DN 20 IG, PN 16, Figur 650 20

Kemper KHS Venturi-Strömungsteiler Set dynamisch, DN 20, Abgänge DN 20 IG, PN 16, Figur 650 20

Der Kemper KHS Venturi-Strömungsteiler Set dynamisch, Figur 650 20, ist eine spezialisierte Lösung zur effektiven Vermeidung von Stagnation in Ringleitungsinstallationen. Er ist für den Einsatz in kaltem (PWC) und warmem (PWH) Trinkwasser konzipiert und arbeitet nach dem Venturi-Prinzip mit einer dynamischen Kartusche. Gefertigt aus entzinkungsfreiem und korrosionsbeständigem Rotguss, bietet das Set eine wartungsfreie und totraumfreie Konstruktion. Mit Anschlüssen und Abgängen in DN 20 Innengewinde sowie einer Druckstufe von PN 16 und einer maximalen Betriebstemperatur von 90 °C, ist dieses Set eine hygienische und zuverlässige Komponente für moderne Trinkwasseranlagen. Eine Dämmschale mit fester Außenhaut ist im Lieferumfang enthalten.

Wie funktioniert der KEMPER KHS Venturi-Strömungsteiler?

Der KEMPER KHS Venturi-Strömungsteiler arbeitet nach dem Venturi-Prinzip und beinhaltet eine dynamische Kartusche. Er ist mit einer Nasszellenzuleitung und einer Nasszellenrückleitung ausgestattet, die eine gezielte Durchströmung ermöglichen. Diese Konstruktion stellt sicher, dass Stagnation in Ringleitungsinstallationen effektiv vermieden wird, indem bei Wasserentnahmen eine Zwangsdurchströmung erzeugt wird. Die dynamische Kartusche regelt den Durchfluss entsprechend der Entnahme, wodurch eine gleichmäßige Verteilung sichergestellt wird.

Aus welchen Materialien besteht das Set und wie ist es verarbeitet?

Die mediumberührten Metallteile des Strömungsteilers bestehen aus entzinkungsfreiem und korrosionsbeständigem Rotguss. Dieses Material ist besonders widerstandsfähig gegen aggressives Wasser und trägt zur Langlebigkeit des Produkts bei. Der Strömungsteiler-Durchgang, die Nasszellenzuleitung und die Nasszellenrückleitung sind jeweils mit einem zylindrischen Innengewinde (BSPT-Rp nach ISO 7-1 / EN 10226-1) ausgestattet, was eine flexible Installation ermöglicht. Das System ist zudem wartungsfrei und totraumfrei konzipiert. Die mitgelieferte Dämmschale besitzt eine feste Außenhaut und entspricht der Baustoffklasse B1 nach DIN 4102.

Für welche Anwendungen und Medien ist das Set geeignet?

Das Venturi-Strömungsteiler Set ist für den Einsatz in Trinkwasserinstallationen mit kaltem (PWC) und warmem Wasser (PWH) bis zu einer maximalen Mediumtemperatur von 90 °C ausgelegt. Es ist für Rohrdimensionen DN 20 mit Abgängen DN 20 geeignet und kann in Ringleitungen verwendet werden. Die Druckstufe beträgt PN 16.

Welche Zulassungen und Normen erfüllt das Produkt?

Das Set verfügt über eine WRAS-Zulassung und entspricht dem DVGW-Arbeitsblatt W 570 sowie den Vorgaben des Umweltbundesamts (UBA BWGL Metalle). Zudem ist es schalltechnisch nach DIN EN ISO 3822 Klasse 1 bis DN 32 zertifiziert und trägt die ÜA-Registriernummer R-15.2.3-21-17048 sowie das WIEN-ZERT. Diese Zertifikate bestätigen die Eignung für den hygienischen Einsatz in Trinkwasseranlagen.

Welche Besonderheiten sind bei der Installation zu beachten?

Das Set ist wartungsfrei und totraumfrei konstruiert, was den hygienischen Betrieb unterstützt. Die Funktionssicherheit wird jedoch nur in Kombination mit der KEMPER VAV-Absperrtechnik sichergestellt. Die Installation sollte von geschultem Fachpersonal unter Beachtung der gültigen Normen und Richtlinien erfolgen.

Technische Daten

• Nenndurchmesser Anschluss 1: DN 20
• Nenndurchmesser Anschluss 2: DN 20
• Nenndurchmesser Abzweigungen: DN 20
• Druckstufe: PN 16
• Max. Betriebstemperatur: 90 °C
• Baulänge: 111 mm
• Bauhöhe: 93 mm
• Bautiefe: 239 mm
• Abstand zwischen Abzweigungen: 100 mm
• Werkstoff: Entzinkungsfreier und korrosionsbeständiger Rotguss

Das Kemper KHS Venturi-Strömungsteiler Set dynamisch bietet eine zuverlässige und hygienische Lösung zur Vermeidung von Wasserstagnation in Trinkwasser-Ringleitungen. Gefertigt aus entzinkungsfreiem und korrosionsbeständigem Rotguss, mit einer dynamischen Venturidüse und Anschlüssen in DN 20, ist es für den Einsatz in kaltem und warmem Trinkwasser bis 90 °C und einer Druckstufe von PN 16 ausgelegt. Es erfüllt wichtige hygienische und schalltechnische Anforderungen und trägt zur Langlebigkeit der Installation bei.

Lieferumfang

• 1x KEMPER KHS Venturi-Strömungsteiler Set dynamisch
• 1x Dämmschale mit fester Außenhaut

Produktspezifikation

• Hersteller-Warengruppe: KEMPER Hygienesystem
• Hersteller-Produktgruppe: KHS Venturi Strömungsteiler
• Hersteller-Artikelnummer: 6502002000
• Baulänge: 111
• Bauhöhe: 93
• Bautiefe: 239
• Anschluss 1: Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1)
• Anschluss 2: Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1)
• Werkstoff: Bronze
• Länge Verteiler: 185
• Venturidüse: dynamisch
• Druckstufe Artikel: PN 16
• Max. Mediumtemperatur (Dauerbetrieb): 90
• Nenndurchmesser Anschluss 2: DN 20
• Anschluss Abzweigungen: Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1)
• Nenndurchmesser Abzweigungen: DN 20
• Abstand zwischen den Abzweigungen: 100
• Mit Absperrventil: nein
• Nenndurchmesser Anschluss 1: DN 20
• Trinkwasserkonform nach UBA: Ja
