Kemper STANDARD Freistrom-Absperrventil, mit Entleerstopfen, AG, Figur 174 2G, DN 50, 1742G05000

Kemper STANDARD Freistrom-Absperrventil, mit Entleerstopfen, AG, Figur 174 2G, DN 50, 1742G05000

Technische Daten

• Hersteller: KEMPER
• Artikelnummer: 1742G05000
• Figur: 174 2G
• EAN: 4062233174053
• Produkt: STANDARD Freistrom-Absperrventil, mit Entleerstopfen, AG
• Nennweite: DN 50
• DN: DN 50
• Anschluss A1: G 2 3/8
• Anschluss A2: G 1/4
• Druckstufe: PN 16
• max. Betriebstemperatur: 110 °C
• Zeta: 1,4
• kvs: 84,8 m³/h
• Maß D1: 90 mm
• Maß H1: 192 mm
• Maß L1: 145 mm
• Gewicht: 2,39 kg
• Zulassungen: DVGW-Zulassung, ÖVGW-Zulassung, SVGW-Zulassung, WRAS-Zulassung, VA-Zulassung, nach UBA KTW BWGL
• Oberfläche: unbehandelt
• Anschluss 1: Außengewinde Gas zylindrisch (BSPP)
• Anschluss 2: Außengewinde Gas zylindrisch (BSPP)
• Werkstoffgüte: sonstige
• Werkstoff des Gehäuses: Bronze
• Dichtung: sonstige
• Bedienung: Handrad
• Geeignet für Flüssigkeiten: ja
• Druckstufe Artikel: PN 16
• Spindel und/oder Handrad ansteigend: ja
• Freistrom: ja
• Druckstufe Flansch: PN 16
• Nenninnendurchmesser: DN 50
• Kopfstücktyp: geschraubt
• Nennbaugröße: DIN
• Material primäre Spindeldichtung: EPDM
• Anschluß Bedienung: sonstige
• Ausführung des Ventils: sonstige
• Ursprungsland: Deutschland

Maße und Kennwerte aller Ausführungen

KEMPER – Armaturen und Systeme für sauberes Trinkwasser

Die Gebr. Kemper GmbH + Co. KG aus Olpe im Sauerland stellt seit 1864 Armaturen für die Haustechnik her und ist bis heute in Familienhand. Im Geschäftsbereich Gebäudetechnik entstehen Absperr-, Sicherungs- und Regulierarmaturen, Mess- und Probenahmetechnik sowie komplette Systeme, mit denen sich die Hygiene in Trinkwasser-Installationen herstellen und dauerhaft sichern lässt – vom Einfamilienhaus bis zum Krankenhaus oder Hotel.

Rotguss aus eigener Gießerei

Ein großer Teil der KEMPER-Armaturen besteht aus Rotguss, der im eigenen Werk in Olpe gegossen wird. Der Werkstoff ist korrosionsbeständig, entzinkungsfrei und erfüllt die Anforderungen der Trinkwasserverordnung, für die Zukunft setzt KEMPER zunehmend auf bleifreie Legierungen. Weil Gießerei, Bearbeitung und Montage unter einem Dach liegen, kontrolliert der Hersteller die ganze Kette vom Rohteil bis zur fertigen Armatur.

Trinkwasserhygiene als System

Mit dem Hygienesystem KHS (Strömungsteiler, Hygienespülungen, Temperaturmessarmaturen und Systemsteuerungen), den Zirkulationsregulierventilen MULTI-THERM und ETA-THERM sowie dem ThermoSystem KTS mit Frischwasserstationen bietet KEMPER aufeinander abgestimmte Komponenten gegen Stagnation und Legionellen. Für die Planung stellt das Tochterunternehmen Dendrit Haustechnik-Software die passende Software bereit.

Für Fachhandwerk und Planer

KEMPER-Produkte werden über den Fachgroßhandel an Installateure, Fachplaner und Betreiber großer Objekte geliefert. Neben Deutschland ist das Unternehmen mit Vertriebsniederlassungen unter anderem in den Niederlanden, der Schweiz, Österreich, Tschechien, Dänemark und Großbritannien vertreten. Bei raleo erhalten Sie die Armaturen, das passende Zubehör und Original-Ersatzteile mit vollständigen technischen Daten und Herstellerunterlagen.

• Hersteller: KEMPER
• Artikelnummer: 1742G05000
• Figur: 174 2G
• EAN: 4062233174053
• Produkt: STANDARD Freistrom-Absperrventil, mit Entleerstopfen, AG
• Nennweite: DN 50
• DN: DN 50
• Anschluss A1: G 2 3/8
• Anschluss A2: G 1/4
• Druckstufe: PN 16
• max. Betriebstemperatur: 110 °C
• Zeta: 1,4
• kvs: 84,8 m³/h
• Maß D1: 90 mm

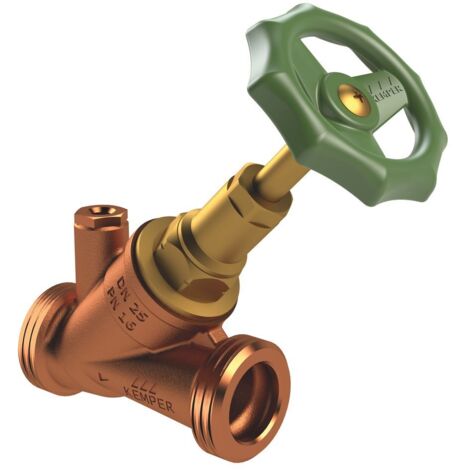

Abbildung beispielhaft, Ausführung laut technischen Daten.

• Rotguss/Messing
• Entleerstopfen G 1/4
• PN 16 / 110 °C
• DN 15–50

Freistrom-Absperrventil aus Rotguss mit Außengewinde

Kemper STANDARD Freistrom-Absperrventil, mit Entleerstopfen, AG Figur 174 2G

KEMPER STANDARD Freistrom-Absperrventil Figur 174 2G – Rotguss/Messing, Außengewinde, Entleerstopfen, DN 15–50

Das KEMPER STANDARD Freistrom-Absperrventil Figur 174 2G ist ein Absperrventil für die Trinkwasserinstallation mit Rotgussgehäuse und Messing-Oberteil. Es wird über Außengewinde für flachdichtende Verschraubungen angeschlossen und lässt sich so mit Löt-, Gewinde- oder Pressverschraubungen kombinieren. Der Durchgang ist totraumfrei, das grüne Handrad kennzeichnet die Baureihe.

Am Entleerstopfen G 1/4 kann über eine optional erhältliche Tauchhülse ein Pt1000-Fühler oder Thermometer aufgenommen werden, alternativ ein Entleer- oder Probenahmeventil. Die Spindelabdichtung aus selbstfettendem EPDM ist wartungsfrei. Lieferbar sind DN 15 bis DN 50 für PN 16 und bis 110 °C.

Die KEMPER Figur 174 2G gibt es in 6 Ausführungen, die sich in Nennweite unterscheiden. Dieser Artikel: DN 50.

KEMPER STANDARD Freistrom-Absperrventil – Vorteile im Überblick

• Rotguss und Messing: Gehäuse aus Rotguss, Oberteil aus Messing.
• Vielseitig anschließbar: Außengewinde für die KEMPER-Verschraubungen der Reihe 476.
• Entleerstopfen G 1/4: Erweiterbar mit Tauchhülse, Entleer- oder Probenahmeventil.
• Wartungsfreie Spindel: Selbstfettende EPDM-Lippendichtung, Spindelgewinde außerhalb des Mediums.
• Zugelassen: DVGW, ÖVGW, SVGW, WRAS und VA, DIN EN 1213.

Typische Einsatzbereiche

• Strang- und Stockwerksabsperrungen
• Trinkwasserinstallationen im Wohnungsbau
• Absperrstellen mit Temperatur- oder Probenahmepunkt
• Sanierung bestehender Installationen

Ausstattung und Werkstoffe

• Gehäuse Rotguss, Oberteil Messing
• wartungsfreie Spindelabdichtung mit selbstfettender EPDM-Lippendichtung
• EPDM-Sitzdichtung
• Außengewinde für flachdichtende Verschraubungen
• mit Entleerstopfen
• mit Möglichkeit zur Aufnahme für Temperaturfühler Pt1000 oder Thermometer mittels optional erhältlicher Tauchhülse
• Spindelgewinde außerhalb des Mediums
• mit grünem Handrad
• totraumfrei

Normen und Zulassungen

• DVGW-Zulassung
• ÖVGW-Zulassung
• SVGW-Zulassung
• WRAS-Zulassung
• VA-Zulassung
• nach UBA KTW BWGL
• nach UBA BWGL Metalle
• bis DN 32 Schallschutzzulassung nach DIN EN ISO 3822 Klasse 1
• DIN EN 1213
• ÜA-Reg.-Nr. R-15.2.3-21-17048, WIEN-ZERT

KEMPER Figur 174 2G: alle Ausführungen im Vergleich

Passendes Zubehör von KEMPER

• KEMPER Temperaturfühler Pt1000, Figur T5100 140 00
• KEMPER Probenahmeventil aus Rotguss, Figur 187 00
• KEMPER Entleerventil aus Rotguss/Kunststoff, Figur J7109 173 00
• KEMPER Dämmschale für Schrägsitzventile, Figur 471 10
• KEMPER Lötverschraubung aus Rotguss, Figur 476 04
• KEMPER Innengewinde-Verschraubung aus Rotguss, Figur 476 06
• KEMPER Zeigerthermometer, Figur T5100 150 00
• KEMPER Verlängerung für Entleerventile, Figur J6109 473 00
• KEMPER Entleerventil mit Tauchhülse zur zusätzlichen Temperaturmessung, Figur J7109 150 00
• KEMPER Innengewinde-Verschraubung aus Rotguss, mit Entleerung, Figur 476 07

Original-Ersatzteile

• KEMPER STANDARD Absperr-Oberteil, Figur E0105 174 00
• KEMPER Sitzdichtung aus EPDM, Figur B9100 173 08
• KEMPER Oberteildichtung aus EPDM, Figur C3100 173 07
• KEMPER Verschlussstopfen, Figur J8101 173 00

Häufige Fragen zu KEMPER STANDARD Freistrom-Absperrventil

Welches Zubehör passt an den Entleerstopfen?

Unter anderem Entleerventil J7109 173 00, Probenahmeventil 187 00 und das Entleerventil mit Tauchhülse J7109 150 00 für die Temperaturmessung.

Welches Ersatz-Oberteil wird verwendet?

Das STANDARD Absperr-Oberteil E0105 174 00.

Gibt es eine Dämmung?

Ja, die Dämmschale für Schrägsitzventile, Figur 471 10.
