Kemper UP-ETA-THERM Unterputz-automatisches Zirkulations-Regulierventil,56 °C bis 58 °C, SANPRESS/PROFIPRESS, Figur 544 02, DN 15, 5440201500

Kemper UP-ETA-THERM Unterputz-automatisches Zirkulations-Regulierventil,56 °C bis 58 °C, SANPRESS/PROFIPRESS, Figur 544 02, DN 15, 5440201500

Technische Daten

• Hersteller: KEMPER
• Artikelnummer: 5440201500
• Figur: 544 02
• EAN: 4062233544009
• Produkt: UP-ETA-THERM Unterputz-automatisches Zirkulations-Regulierventil,56 °C bis 58 °C, SANPRESS/PROFIPRESS
• DN: DN 15
• Anschluss A1: 15 mm
• max. Einbautiefe: 110 mm
• Regelbereich: 56 °C - 58 °C
• Druckstufe: PN 16
• max. Betriebstemperatur: 90 °C
• kvs: 0,4 m³/h
• Maß D1: 38,5 mm
• Maß D2: 70 mm
• Maß H1: 110 mm
• Maß H2: 35 mm
• Maß H3: 45 mm
• Maß H4: 23,5 mm
• Maß L1: 134 mm
• Maß SW1: 19 mm
• Maß T1: 22 mm
• Maß Z1: 43,5 mm
• Maß Z2: 46,5 mm
• Maß Z3: 90 mm
• Gewicht: 0,77 kg
• Zulassungen: DVGW-Zulassung, ÖVGW-Zulassung, SVGW-Zulassung, WRAS-Zulassung, nach UBA KTW BWGL, für Anlagen nach DVGW-Arbeitsblatt W 551/W 553/DIN 1988-300
• Anschluss 1: sonstige
• Druckstufe Artikel: PN 16
• Desinfektionsfunktion: Thermostatisches Erweiterungsmodul
• Werkstoff des Gehäuses: Bronze
• Nenninnendurchmesser: DN 15
• Ursprungsland: Deutschland

KEMPER – Armaturen und Systeme für sauberes Trinkwasser

Die Gebr. Kemper GmbH + Co. KG aus Olpe im Sauerland stellt seit 1864 Armaturen für die Haustechnik her und ist bis heute in Familienhand. Im Geschäftsbereich Gebäudetechnik entstehen Absperr-, Sicherungs- und Regulierarmaturen, Mess- und Probenahmetechnik sowie komplette Systeme, mit denen sich die Hygiene in Trinkwasser-Installationen herstellen und dauerhaft sichern lässt – vom Einfamilienhaus bis zum Krankenhaus oder Hotel.

Rotguss aus eigener Gießerei

Ein großer Teil der KEMPER-Armaturen besteht aus Rotguss, der im eigenen Werk in Olpe gegossen wird. Der Werkstoff ist korrosionsbeständig, entzinkungsfrei und erfüllt die Anforderungen der Trinkwasserverordnung, für die Zukunft setzt KEMPER zunehmend auf bleifreie Legierungen. Weil Gießerei, Bearbeitung und Montage unter einem Dach liegen, kontrolliert der Hersteller die ganze Kette vom Rohteil bis zur fertigen Armatur.

Trinkwasserhygiene als System

Mit dem Hygienesystem KHS (Strömungsteiler, Hygienespülungen, Temperaturmessarmaturen und Systemsteuerungen), den Zirkulationsregulierventilen MULTI-THERM und ETA-THERM sowie dem ThermoSystem KTS mit Frischwasserstationen bietet KEMPER aufeinander abgestimmte Komponenten gegen Stagnation und Legionellen. Für die Planung stellt das Tochterunternehmen Dendrit Haustechnik-Software die passende Software bereit.

Für Fachhandwerk und Planer

KEMPER-Produkte werden über den Fachgroßhandel an Installateure, Fachplaner und Betreiber großer Objekte geliefert. Neben Deutschland ist das Unternehmen mit Vertriebsniederlassungen unter anderem in den Niederlanden, der Schweiz, Österreich, Tschechien, Dänemark und Großbritannien vertreten. Bei raleo erhalten Sie die Armaturen, das passende Zubehör und Original-Ersatzteile mit vollständigen technischen Daten und Herstellerunterlagen.

• Hersteller: KEMPER
• Artikelnummer: 5440201500
• Figur: 544 02
• EAN: 4062233544009
• Produkt: UP-ETA-THERM Unterputz-automatisches Zirkulations-Regulierventil,56 °C bis 58 °C, SANPRESS/PROFIPRESS
• DN: DN 15
• Anschluss A1: 15 mm
• max. Einbautiefe: 110 mm
• Regelbereich: 56 °C - 58 °C
• Druckstufe: PN 16
• max. Betriebstemperatur: 90 °C
• kvs: 0,4 m³/h
• Maß D1: 38,5 mm
• Maß D2: 70 mm

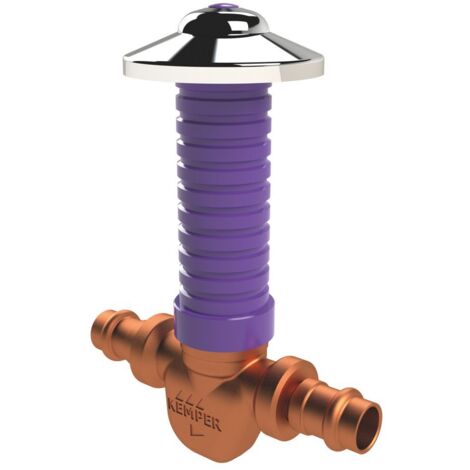

Abbildung beispielhaft, Ausführung laut technischen Daten.

• SANPRESS / PROFIPRESS
• Regelbereich 56–58 °C
• kv-min 0,05
• DVGW · WRAS

Unterputz-Zirkulationsregulierventil für SANPRESS und PROFIPRESS

Kemper UP-ETA-THERM Unterputz-automatisches Zirkulations-Regulierventil,56 °C bis 58 °C, SANPRESS/PROFIPRESS Figur 544 02

KEMPER UP-ETA-THERM Zirkulations-Regulierventil Figur 544 02 – Unterputz, 56–58 °C, SANPRESS/PROFIPRESS 15 mm

Das KEMPER UP-ETA-THERM Figur 544 02 ist ein thermostatisches Zirkulations-Regulierventil für den Unterputzeinbau mit Pressanschluss für Viega SANPRESS (Edelstahl) und PROFIPRESS (Kupfer). Es regelt den Zirkulationskreis selbsttätig auf 56–58 °C und wechselt für die thermische Desinfektion automatisch den Regelbereich.

Angeschlossen wird in DN 15 an 15-mm-Rohr. Das Ventil vereint Absperr-, Regulier- und Voreinstellfunktion, eignet sich ab kv-min 0,05 auch für sehr kleine Kreise und ist neben DVGW, ÖVGW und SVGW auch WRAS-zugelassen.

KEMPER UP-ETA-THERM Unterputz-automatisches Zirkulations-Regulierventil – Vorteile im Überblick

• Viega-Pressanschluss: Passend für SANPRESS Edelstahl- und PROFIPRESS Kupferrohr.
• Selbsttätiger Abgleich: Die thermostatische Einheit hält den Rücklauf ohne Nachstellen bei 56–58 °C.
• Thermische Desinfektion: Regelbereich stellt sich bei Desinfektion automatisch um.
• Totraumfrei in Rotguss: Entzinkungsfreier Körper, PTFE-Sitzdichtung, wartungsfreie EPDM-Spindelabdichtung.
• Manipulationsschutz: Verchromtes Behördenoberteil mit Innensechskant SW 6 und lila Signierplättchen.

Typische Einsatzbereiche

• Zirkulationsleitungen mit Viega SANPRESS oder PROFIPRESS
• Unterputzmontage in Wohn- und Objektbau
• Hydraulischer Abgleich nach DVGW W 551/W 553 und DIN 1988-300

Ausstattung und Werkstoffe

• automatisches Feinregulierventil für den hydraulischen Abgleich von kleinsten Zirkulationskreisen ab kv-min 0,05
• zum thermischen selbstregelnden, hydraulischen Abgleich, mit automatischer Regelbereichsumstellung für die thermische Desinfektion
• mediumberührte Metallteile aus entzinkungsfreiem und korrosionsbeständigem Rotguss, beständig gegen aggressives Wasser
• PTFE-Sitzdichtung
• wartungsfreie EPDM-Spindelabdichtung
• thermostatische Reguliereinheit
• stufenlos kürzbarer Kunststoffschaft
• verlängerbar durch optional erhältliches Verlängerungsset
• Pressanschluss für Viega Edelstahlrohr SANPRESS und Kupferrohr PROFIPRESS
• verchromtes Behördenoberteil mit Innensechskantschlüssel SW 6, sowie lila Signierplättchen
• totraumfrei
• mit Absperr-, Regulier- und Voreinstellfunktion

Normen und Zulassungen

• DVGW-Zulassung
• ÖVGW-Zulassung
• SVGW-Zulassung
• WRAS-Zulassung
• nach UBA KTW BWGL
• für Anlagen nach DVGW-Arbeitsblatt W 551/W 553/DIN 1988-300
• nach UBA BWGL Metalle
• ÜA-Reg.-Nr. R-15.2.3-21-17048, WIEN-ZERT

Passendes Zubehör von KEMPER

• KEMPER Dämmschale für Rotguss-Unterputzventile UP-PLUS und ETA-THERM, Figur 471 14
• KEMPER Rohrsteckschlüssel für Innensechskant SW19, Figur B5120 599 00
• KEMPER Verlängerungs-Set UP-PLUS, Figur 599 00

Original-Ersatzteile

• KEMPER Behördenoberteil für ETA-THERM automatisches Zirkulations-Regulierventil, Figur 591 01 015
• KEMPER Regulieroberteil 56-58 °C für ETA-THERM automatisches Zirkulations-Regulierventil, Figur E0109 540 00
• KEMPER Bedienspindel für Unterputzventile UP-PLUS, Figur P0100 560 00

Häufige Fragen zu KEMPER UP-ETA-THERM Unterputz-automatisches Zirkulations-Regulierventil

Welcher Rohranschluss ist vorhanden?

Ein Pressanschluss für 15-mm-Rohr der Systeme Viega SANPRESS und PROFIPRESS in DN 15.

Welche Ersatzteile gibt es?

Das Regulieroberteil 56–58 °C Figur E0109 540 00, das Behördenoberteil Figur 591 01 015 und die Bedienspindel Figur P0100 560 00.
