Kemper WESER Absperr-Oberteil, Figur E0109 173 02, DN 15, E010917302015KP

Kemper WESER Absperr-Oberteil, Figur E0109 173 02, DN 15, E010917302015KP

Technische Daten

• Hersteller: KEMPER
• Artikelnummer: E010917302015KP
• Figur: E0109 173 02
• EAN: 4062233205085
• Produkt: WESER Absperr-Oberteil
• Nennweite: DN 15
• DN: DN 15
• für DN: DN 15
• Anschluss A1: G 1/2
• Maß D1: 60 mm
• Maß D2: 26,4 mm
• Maß D3: 16,4 mm
• Maß H1: 100 mm
• Maß H2: 20 mm
• Gewicht: 0,18 kg
• Zulassungen: nach UBA BWGL Metalle, für Ventile nach DIN 3502
• Art des Zubehörs: Kopfstück
• Ursprungsland: Deutschland

Maße und Kennwerte aller Ausführungen

KEMPER – Armaturen und Systeme für sauberes Trinkwasser

Die Gebr. Kemper GmbH + Co. KG aus Olpe im Sauerland stellt seit 1864 Armaturen für die Haustechnik her und ist bis heute in Familienhand. Im Geschäftsbereich Gebäudetechnik entstehen Absperr-, Sicherungs- und Regulierarmaturen, Mess- und Probenahmetechnik sowie komplette Systeme, mit denen sich die Hygiene in Trinkwasser-Installationen herstellen und dauerhaft sichern lässt – vom Einfamilienhaus bis zum Krankenhaus oder Hotel.

Rotguss aus eigener Gießerei

Ein großer Teil der KEMPER-Armaturen besteht aus Rotguss, der im eigenen Werk in Olpe gegossen wird. Der Werkstoff ist korrosionsbeständig, entzinkungsfrei und erfüllt die Anforderungen der Trinkwasserverordnung, für die Zukunft setzt KEMPER zunehmend auf bleifreie Legierungen. Weil Gießerei, Bearbeitung und Montage unter einem Dach liegen, kontrolliert der Hersteller die ganze Kette vom Rohteil bis zur fertigen Armatur.

Trinkwasserhygiene als System

Mit dem Hygienesystem KHS (Strömungsteiler, Hygienespülungen, Temperaturmessarmaturen und Systemsteuerungen), den Zirkulationsregulierventilen MULTI-THERM und ETA-THERM sowie dem ThermoSystem KTS mit Frischwasserstationen bietet KEMPER aufeinander abgestimmte Komponenten gegen Stagnation und Legionellen. Für die Planung stellt das Tochterunternehmen Dendrit Haustechnik-Software die passende Software bereit.

Für Fachhandwerk und Planer

KEMPER-Produkte werden über den Fachgroßhandel an Installateure, Fachplaner und Betreiber großer Objekte geliefert. Neben Deutschland ist das Unternehmen mit Vertriebsniederlassungen unter anderem in den Niederlanden, der Schweiz, Österreich, Tschechien, Dänemark und Großbritannien vertreten. Bei raleo erhalten Sie die Armaturen, das passende Zubehör und Original-Ersatzteile mit vollständigen technischen Daten und Herstellerunterlagen.

• Hersteller: KEMPER
• Artikelnummer: E010917302015KP
• Figur: E0109 173 02
• EAN: 4062233205085
• Produkt: WESER Absperr-Oberteil
• Nennweite: DN 15
• DN: DN 15
• für DN: DN 15
• Anschluss A1: G 1/2
• Maß D1: 60 mm
• Maß D2: 26,4 mm
• Maß D3: 16,4 mm
• Maß H1: 100 mm
• Maß H2: 20 mm

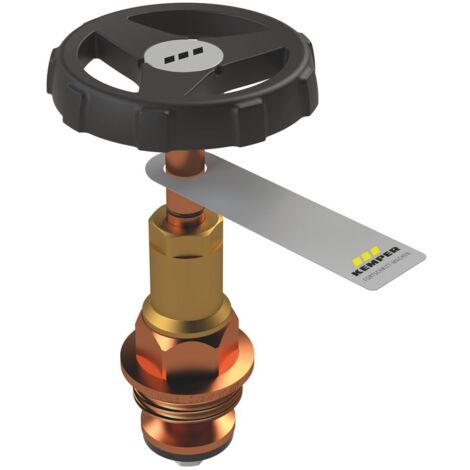

Abbildung beispielhaft, Ausführung laut technischen Daten.

• DN 15–80
• Rotguss, entzinkungsfrei
• EPDM-Sitzdichtung

Original-Ersatzteil für KEMPER WESER Absperrventile

Kemper WESER Absperr-Oberteil Figur E0109 173 02

KEMPER WESER Absperr-Oberteil Figur E0109 173 02 – für WESER Freistrom-Absperrventile, DN 15–80

Mit dem WESER Absperr-Oberteil Figur E0109 173 02 wird das Innenleben von KEMPER WESER Freistrom-Absperrventilen erneuert, etwa Figur 173 2G und 190 in Gewinde-, MAPRESS-, MEPLA-, SANPRESS/PROFIPRESS- oder FlowFit-Ausführung, auch die Sicherheitsgruppen Figur 714–716 sind genannt. Mediumberührte Metallteile sind aus entzinkungsfreiem Rotguss, die Spindel ist mit einer selbstfettenden EPDM-Lippendichtung abgedichtet, die unter Druck tauschbar ist. Grundlage sind UBA BWGL Metalle und DIN 3502.

Die KEMPER Figur E0109 173 02 gibt es in 8 Ausführungen, die sich in Nennweite unterscheiden. Dieser Artikel: DN 15.

Ausstattung und Werkstoffe

• z. B. passend für Figur 173, 183 und 190
• mediumberührte Metallteile aus entzinkungsfreiem und korrosionsbeständigem Rotguss, beständig gegen aggressives Wasser
• wartungsfreie Spindelabdichtung mit selbstfettender EPDM-Lippendichtung, unter Druck austauschbar
• EPDM-Sitzdichtung
• DN 65 und DN 80 für Ventile ab Baujahr 1991

Normen und Zulassungen

• nach UBA BWGL Metalle
• für Ventile nach DIN 3502

KEMPER Figur E0109 173 02: alle Ausführungen im Vergleich

Passend für

• KEMPER Sicherheitsgruppe Ansprechdruck 0,6 MPa, Figur 714 0G
• KEMPER WESER Freistrom-Absperrventil, mit Entleerstopfen, AG, Figur 173 2G
• KEMPER Sicherheitsgruppe, Ansprechdruck 0,8 MPa, Figur 715 0G
• KEMPER WESER Freistrom-Absperrventil, mit Entleerstopfen, IG, Figur 190 02
• KEMPER Sicherheitsgruppe, Ansprechdruck 1,0 MPa, Figur 716 0G
• KEMPER WESER Freistrom-Absperrventil, ohne Entleerung, IG, Figur 190 00
• KEMPER WESER Freistrom-Absperrventil, mit Entleerstopfen, MAPRESS, Figur 190 22
• KEMPER WESER Freistrom-Absperrventil, mit Entleerstopfen, MEPLA, Figur 190 40
• KEMPER WESER Freistrom-Absperrventil, mit Entleerstopfen, SANPRESS/PROFIPRESS, Figur 190 30
• KEMPER WESER Freistrom-Absperrventil, mit Entleerstopfen, FlowFit, Figur 190 50

Häufige Fragen zu KEMPER WESER Absperr-Oberteil

Passt das Oberteil auch in ältere Ventile DN 65 und DN 80?

In diesen beiden Nennweiten ist es für Ventile ab Baujahr 1991 vorgesehen.
