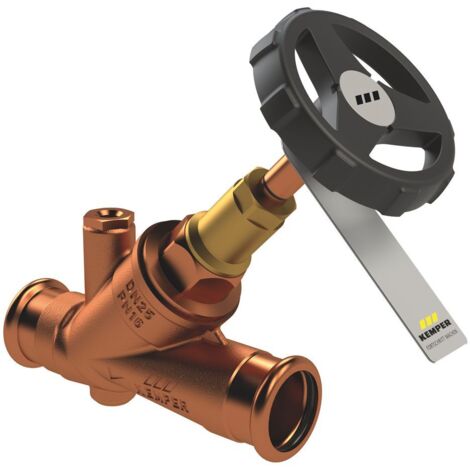

Kemper Weser Freistrom-Absperrventil mit Entleerstopfen G 1/4" Mapress, DN 15, PN 16, Rotguss, Figur 190 22

Kemper Weser Freistrom-Absperrventil mit Entleerstopfen G 1/4" Mapress, DN 15, PN 16, Rotguss, Figur 190 22

Das Kemper Weser Freistrom-Absperrventil Figur 190 22 ist eine robuste Armatur aus entzinkungsfreiem und korrosionsbeständigem Rotguss. Es ist speziell für den Einsatz in Installationen mit aggressivem Wasser konzipiert und verfügt über einen Pressanschluss für Geberit Kupfer- und Edelstahlrohre. Mit einem Nenndurchmesser von DN 15, einer Druckstufe von PN 16 und einer maximalen Betriebstemperatur von 110 °C bietet dieses Ventil eine zuverlässige Lösung für vielfältige Anwendungen. Ein integrierter Entleerstopfen sowie eine wartungsfreie Spindelabdichtung erhöhen die Funktionalität und Wartungsfreundlichkeit.

Wie ist das Material und die Verarbeitung des Ventils gestaltet?

Das Ventil besteht aus mediumberührten Metallteilen aus entzinkungsfreiem und korrosionsbeständigem Rotguss, welches eine hohe Beständigkeit gegen aggressives Wasser sicherstellt. Der verschleißfeste Ventilsitz ist aus Edelstahl gefertigt. Das Spindelgewinde befindet sich außerhalb des Mediums, was die Langlebigkeit und Wartungsfreundlichkeit erhöht.

Welche Dichtungstechnik und Bedienung bietet das Ventil?

Eine wartungsfreie Spindelabdichtung mit selbstfettender EPDM-Lippendichtung ermöglicht eine zuverlässige Funktion und ist unter Druck austauschbar. Die Sitzdichtung besteht ebenfalls aus EPDM. Die Bedienung erfolgt über ein schwarzes Handrad. Das Ventil ist totraumfrei konstruiert und besitzt eine Offenstellungsanzeige, die den aktuellen Ventilzustand visualisiert.

Welche Anschlussmöglichkeiten und besonderen Funktionen sind vorhanden?

Das Absperrventil verfügt über Pressanschlüsse für Geberit Kupfer- und Edelstahlrohre, jeweils mit einer Anschlusslänge von 20 mm. Es ist mit einem Entleerstopfen ausgestattet und bietet die Möglichkeit zur Aufnahme eines Temperaturfühlers Pt1000 oder Thermometers mittels einer optional erhältlichen Tauchhülse. Der drehbar gelagerte Kegel ist gegen Druckschläge gesichert, was die Betriebssicherheit erhöht. Die Freistrom-Bauweise ermöglicht einen optimalen Durchfluss.

Welche Normen und Zulassungen erfüllt das Absperrventil?

Das Ventil ist nach mehreren nationalen und internationalen Standards zertifiziert, darunter DVGW, ÖVGW, SVGW, KIWA und VA. Es entspricht den Anforderungen nach UBA KTW BWGL sowie UBA BWGL Metalle und besitzt eine Schallschutzzulassung nach DIN EN ISO 3822 Klasse 1 bis DN 32. Weitere Normen sind DIN EN 1213 sowie die ÜA-Reg.-Nr. R-15.2.3-21-17048 und WIEN-ZERT.

Technische Daten

• Nenndurchmesser: DN 15
• Druckstufe: PN 16
• Max. Betriebstemperatur: 110 °C
• Werkstoff Gehäuse: Rotguss (Bronze)
• Ventilsitz: Edelstahl
• Material Spindeldichtung: EPDM
• Anschlussart: Pressmuffe
• Zeta-Wert: 2,3
• Länge Anschluss: 20 mm
• Bedienung: Handrad

Das Kemper Weser Freistrom-Absperrventil Figur 190 22 bietet eine langlebige und korrosionsbeständige Lösung für Absperrungen in Rohrleitungssystemen. Die Fertigung aus robustem Rotguss, der verschleißfeste Edelstahlsitz und die wartungsfreie EPDM-Spindelabdichtung sichern einen zuverlässigen Betrieb. Mit einem Nenndurchmesser von DN 15, einer Druckstufe von PN 16 und einer maximalen Mediumtemperatur von 110 °C ist das Ventil für anspruchsvolle Anwendungen geeignet. Die einfache Bedienung über das Handrad und die vielseitigen Anschlussmöglichkeiten runden das Profil ab.

Produktspezifikation

• Hersteller-Warengruppe: Absperrarmaturen
• Hersteller-Produktgruppe: WESER Freistrom-Absperrventile
• Hersteller-Artikelnummer: 1902201500
• Oberflächenschutz: unbehandelt
• Anschluss 1: Pressmuffe
• Anschluss 2: Pressmuffe
• Werkstoff des Gehäuses: Bronze
• Bedienung: Handrad
• Rechtwinklige Ausführung: nein
• Geeignet für Flüssigkeiten: ja
• Geeignet für Gase: nein
• Edelstahlsitzring: ja
• Unter Druck austauschbare Spindelabdichtung: ja
• Spindelgewinde außerhalb des Mediums: ja
• Zeta-Wert: 2,3
• Druckstufe Artikel: PN 16
• Max. Mediumtemperatur (Dauerbetrieb): 110
• Spindel und/oder Handrad ansteigend: ja
• Balgventil: nein
• Mit Entleerungsventil: nein
• Selbstverschließend: nein
• Freistrom: ja
• Druckstufe Flansch: PN 16
• Länge Anschluss 1: 20
• Länge Anschluss 2: 20
• Höhe Handgriff/Handrad: 100
• Länge Handgriff/Durchmesser Handrad: 60
• Ventilwinkel: 45
• Winkel der Spindel: 45
• Geeignet für Dampf: nein
• Mit Rückstromsicherung: nein
• Mit Standanzeiger: nein
• Nenndurchmesser: DN 15
• Kopfstücktyp: geschraubt
• Nennbaugröße: DIN
• Material primäre Spindeldichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Federschließend (NC): nein
• Federöffnend (NO): nein
• Konturcode: M
• Trinkwasserkonform nach UBA: Ja
