Kermi Line Ventilheizkörper Typ 11 605x905mm Ventilposition links PLV110600901L1K

Kermi Line Ventilheizkörper Typ 11 605x905mm Ventilposition links PLV110600901L1K

• Typ: 11
• Heizkörper Höhe: 605
• Heizkörper Länge: 905
• Heizkörper Tiefe: 63
• Frontausführung: line
• Ventilgarnitur: links
• Wärmeleistung bei 75/65/20 °C (Norm): 795 Watt
• Nabenabstand: 50
• Ventilposition: links
• Betriebsdruck max.: 10
• Exponent: 1.2824
• Anschluss: seitlich

Anschlussmaße / Laschenpositionen

Anschlüsse
2 x G 1/2 Zoll Innengewinde unten rechts (auf Sonderbestellung unten links – ohne Mehrpreis), bei Einrohr: Bypassverschraubung verwenden. 3 x G 1/2 Zoll Innengewinde seitlich

Betriebsbedingungen
Max. Betriebstemperatur 110 °C,
max. Betriebstemperatur 90 °C bei Vplus,
max. Betriebsdruck 10 bar (Prüfdruck 13 bar)

Lieferumfang
Typ 10:mit voreingestelltem Ventil sowie eingeschraubtem Blind- und Entlüftungsstopfen
Typ 11 - 33:mit voreingestelltem Ventil, oberer Abdeckung, seitlichen Blenden sowie eingeschraubten Blind- und Entlüftungsstopfen. Montageset bei allen Typen beigepackt, BH 205: ohne Laschen und Befestigungszubehör, ohne x2 Technik

Befestigung
4 Laschen an der Rückseite des Heizkörpers (ab BL 1805, 6 Stück). Montageset serienmäßig beigepackt (außer BH 205).

Lackierung
Kermi weiß (RAL 9016).

Abmessungen therm-x2 Profil-V / Profil-V Hygiene / Plan-/Line- V / Plan-/Line- V Hygiene

therm-x2 Profil-V

therm-x2 Plan-/Line-V Norm-Wärmeleistung in Watt

Anschlussvarianten therm-x Profil-/Plan-/Line- V mehrlagig

Montageanleitung Bohrkonsole

• Frontausführung: Line
• Typ: Typ 11
• Heizkörper Höhe: 605
• Heizkörper Länge: 905
• Heizkörper Tiefe: 63
• Ventilgarnitur: Links
• Wärmeleistung bei 75/65/20 °C (Norm): 795
• Betriebsdruck max.: 10
• Anschluss: Seitlich

Lieferumfang

• Ventil, voreingestellt
• Bohrkonsolen zur Befestigung
• Inklusive Abstandhalter und Sicherungsbügel
• Entlüftungsstopfen beigepackt
• Blindstopfen eingeschraubt
• Obere Abdeckung und seitliche Blenden

Ventilheizkörper mit voreingestelltem Ventil

Der Ventilheizkörper von Kermi wird unten seitlich angeschlossen. Der Ventileinsatz mit voreingestellten kv-Werten ist bei der Ventilausführung ab Werk integriert.

Merkmale und Vorteile

Kermi Ventilheizkörper sind ab Werk mit einem voreingestellten, je nach Heizleistung einstellbaren Ventileinsatz ausgestattet. Mit den serienmäßig eingebauten Ventileinsätzen sind 8 kv Haupteinstellungen und 7 Zwischeneinstellungen möglich. Bei kleinen Heizkörpern werden Feinreguliereinsätze eingesetzt, um die Regelgüte über den gesamten Leistungsbereich nahezu konstant zu halten. 5 der 15 möglichen Einstellungen werden für die werkseitige kv-Voreinstellung verwendet. Die werkseitige kv-Voreinstellung ist für konventionelle Heizungsanlagen (z.B. in Ein- und Zweifamilienhäusern) bei einer Druckdifferenz (Δp) von 100 mbar ausgelegt.

Hinweis bei Einrohrsystem:Werden die Ventilheizkörper für das Einrohrsystem verwendet, ist der Ventileinsatz auf Stellung „8“ zu drehen.

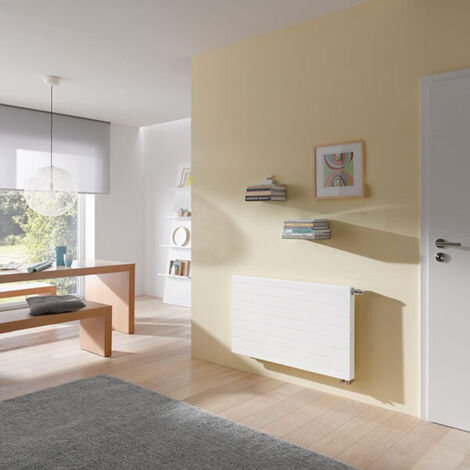

Stylischer Flachheizkörper mit feinprofilierter Front

Die Kermi therm-x2 Line macht Schluss mit Kompromissen bei der Auswahl von Flachheizkörpern. Ein breites Angebot an verschiedenen Typen und Größen bietet für jede Einbausituation die richtige Lösung. Dezent in der Erscheinung, elegant und schlank in der Form, passt die therm-x2 Line in jeden Wohnraum und jeden Einrichtungsstil. Die maximale Wärmeübertragung, die kurze Aufwärmzeit und die hohe Strahlungsleistung schaffen schnell ein angenehmes Raumklima mit überall angenehmen Temperaturen.

Ihr Plus mit therm-x2 Line

• Attraktives Design mit feinprofilierter Front
• Breites Typen- und Baugrößenspektrum
• Innovative therm-x2 Technologie
• Perfekt geeignet für Neubau und Sanierung
• Vielfältige Anschlussmöglichkeiten
• Zur Montage von Heizkostenerfassungsgeräten geeignet
• Problemlos zu montieren

Energiesparheizkörper des Jahres

So ausgezeichnet. Und so vielseitig.

Von Anfang an sorgte die innovative x2-Technologie für Aufsehen bei Fachhandwerk und Nutzer. Jetzt setzt sich die Erfolgsgeschichte der therm-x2 Flachheizkörper von Kermi fort – die Jury des renommierten PLUS X AWARD zeichnete die Produktreihe für ihre herausragenden Eigenschaften mit dem PLUS X AWARD 2012 und zusätzlich mit dem Prädikat "Bestes Produkt des Jahres 2012" für Funktionalität, Ökologie und Qualität aus. Neben der beeindruckenden Energieeffizienz war es nicht zuletzt die Vielseitigkeit der therm-x2 Familie, die die Preisrichter besonders beeindruckte.

Ob Wärmepumpen, Solarkollektoren oder Brennwerttechnik: der therm-x2 Energiesparheizkörper ist in jedem Fall die richtige Wahl, wenn es um behaglichen Wärmekomfort in Verbindung mit bestem Wirkungsgrad geht. Er harmoniert mit jedem Wärmeerzeuger und spart allein bei der Wärmeübertragung bis zu 11% Energie. Das macht den therm-x2 zu einer starken Komponente des Kermi Systems x-optimiert

Warum ein therm-x2 Energiesparheizkörper?

Bis zu 25 % kürzere Aufheizzeit des Heizkörpers. Die Zwangsdurchströmung bewirkt einen kürzeren Heizzyklus, kürzere Betriebszeiten und das Ventil schließt schneller.

Innovativ und patentiert: die x2-Technologie.

Der Erfolg des Energiesparheizkörpers therm-x2 basiert auf dem neuen x2-Prinzip der seriellen Durchströmung. Während die bisherige Flächenheizkörpertechnik alle Platten gleichzeitig erwärmt, wird beim x2-Prinzip zunächst nur die Frontplatte durchströmt. Diese Wärmeleistung reicht im Regelbetrieb aus, und die nachgeschaltete Platte dient dann nur noch als Strahlungsschutz. Erst mit zunehmender Leistung trägt sie auch zur schnellen Raumerwärmung mit hoher Konvektionsleistung bei.

Erhöhung der Energieeffizienz und Verringerung der Verluste bei der Verteilung und Erzeugung durch eine größere Temperaturdifferenz zwischen Vor- und Rücklauf.

Für beste Energieeffizienz. Und maximale Behaglichkeit.

Wie qualifizierte unabhängige Studien gezeigt haben, führt die Mehrphasenheizung von therm-x2 Plattenheizkörpern nicht nur zu einer beispiellosen Energieeffizienz und damit zu erheblichen Energieeinsparungen im Vergleich zu herkömmlichen Plattenheizkörpern, sondern bietet auch größtmöglichen thermischen Komfort. Denn das Wärmeempfinden hängt stark vom Abstrahlverhalten eines Heizkörpers ab: Wenn die Raumtemperatur angemessen ist, der Heizkörper aber nur wenig Wärme abgibt, empfinden wir den Raum subjektiv als zu kühl. Der therm-x2 Energiesparstrahler verhindert dies durch eine deutlich erhöhte durchschnittliche Oberflächentemperatur der Frontplatte.

Bis zu 100 % höherer Strahlungsanteil in den Raum. Bedingt durch die höhere mittlere Oberflächentemperatur der Frontplatte.
