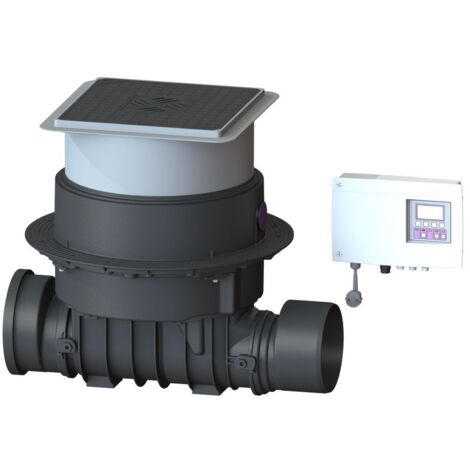

KESSEL 24200S Rückstaupumpanlage Pumpfix F

Die
Premium-Rückstaupumpanlage für
fäkalienhaltiges und fäkalienfreies
Abwasser ist mit einer Pumpe und
einem motorischen Verschlusssystem
ausgestattet. Im Normalzustand ist
der Rohrquerschnitt frei geöffnet.
Bei Rückstau wird das motorische
Verschlusssystem automatisch
geschlossen. Die Entwässerung
während der Rückstauphase erfolgt
über die Pumpe mit integrierter
Schneideinrichtung. Die Steuerung
erfolgt durch ein
anwenderfreundliches Schaltgerät,
das optional über einen
potentialfreien Kontakt in die
Gebäudeleittechnik eingebunden
werden oder Alarm- und
Sammelstörmeldungen über eine
GSM-Schnittstelle ausgeben kann.

Ausführung
Notverschluss: ja
Pumpensteuerung: Schaltgerät
Schutzart Sonde: IP 68 -3m/48h-
Motorische Rückstauklappen: 1

Allgemeine Merkmale
Farbe: schwarz
Nennweite -DN-: 200
Außendurchmesser -DA-: 200 mm
Hinweis Nennweite: Hydraulik
entspricht DN 150
Abwasserart: fäkalienhaltig
Einbausituation: Einbau in die
Bodenplatte
Auslieferungszustand: vormontiert
zur bauseitigen Endmontage -Pumpen
und Sensorik sind bauseits zu
montieren sowie Schaltgerät ist
anzuschließen-
Zulassung: Z-53.2-388
Motor Typ: KSM 140
Schutzart Motor: IP 68 -3m/48h-

Abmessungen
Gewicht netto: 28 kg
Gewicht brutto: 33,5 kg
Grundwasserbeständigkeit ab
Unterkante Bodenteil: 3000 mm
Aussparungsmaß Breite: 750 mm
Aussparungsmaß Länge: 750 mm
Gefällesprung: 9 mm
Einbautiefe: 516 - 669 mm
Art der Höhenverstellbarkeit:
teleskopisches Aufsatzstück
Breite: 590 mm
Länge: 720 mm
Verpackungsmaß Breite: 615 mm
Verpackungsmaß Höhe: 550 mm
Verpackungsmaß Länge: 785 mm

Behälter/Grundkörper
Stutzen Ausführung: inklusive
Spitzende und Muffe

Abdeckungsmerkmale
Abdeckungsart: Abdeckplatte mit
Schlitzrost
Abdeckung Material: Kunststoff
Abdeckung Farbe: schwarz
Abdeckung Breite: 366 mm
Abdeckung Länge: 366 mm
Ablauffunktion: ja
Verriegelung: Lock & Lift
Belastungsklasse: L 15 -EN 1253-1-
Geruchsverschluss: Multistop

Fördereinrichtung
Pumpe: SPZ 1000
Anzahl Pumpen: 1
Gewicht Pumpe: 10 kg
Anschlusstyp: codierter Stecker
Nennstrom: 5,2 A
Länge Netzanschlussleitung Pumpe: 5
m
Schutzklasse: I
Isolationsklasse: F
Cos phi - Leistungsfaktor: 0,97
Schutzart Pumpe: IP 68 -3m/48h-
Temperaturüberwachung: integriert
Förderguttemperatur -dauerhaft-
max.: 40 Grad C
Förderleistung max.: 11,5 m3/h
Förderhöhe max.: 10 m
Drehzahl: 2800 U/min
Leistung P1: 1,2 kW
