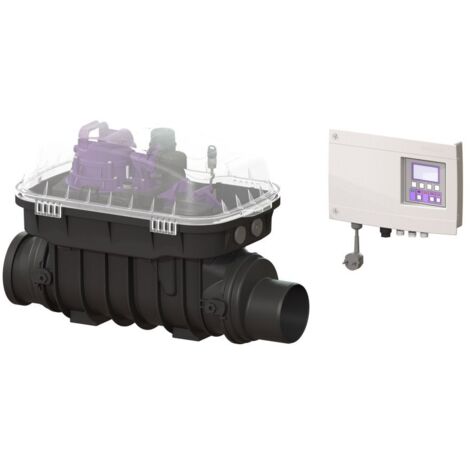

KESSEL 24125 Rückstaupumpanlage Pumpfix F

Die
Premium-Rückstaupumpanlage für
fäkalienhaltiges und fäkalienfreies
Abwasser ist mit einer Pumpe und
einem motorischen Verschlusssystem
ausgestattet. Im Normalzustand ist
der Rohrquerschnitt frei geöffnet.
Bei Rückstau wird das motorische
Verschlusssystem automatisch
geschlossen. Die Entwässerung
während der Rückstauphase erfolgt
über die Pumpe mit integrierter
Schneideinrichtung. Die Steuerung
erfolgt durch ein
anwenderfreundliches Schaltgerät,
das optional über einen
potentialfreien Kontakt in die
Gebäudeleittechnik eingebunden
werden oder Alarm- und
Sammelstörmeldungen über eine
GSM-Schnittstelle ausgeben kann.

Ausführung
Notverschluss: ja
Pumpensteuerung: Schaltgerät
Schutzart Sonde: IP 68 -3m/48h-
Motorische Rückstauklappen: 1

Allgemeine Merkmale
Farbe: schwarz
Nennweite -DN-: 125
Außendurchmesser -DA-: 125 mm
Abwasserart: fäkalienhaltig
Einbausituation: freiliegende
Abwasserleitung
Auslieferungszustand: vormontiert
zur bauseitigen Endmontage -Pumpen
und Sensorik sind bauseits zu
montieren sowie Schaltgerät ist
anzuschließen-
Zulassung: Z-53.2-388
Motor Typ: KSM 140
Schutzart Motor: IP 68 -3m/48h-

Abmessungen
Gewicht netto: 20 kg
Gewicht brutto: 25,5 kg
Gefällesprung: 9 mm
Einbautiefe: 500 - 640 mm
Breite: 350 mm
Höhe: 422 mm
Länge: 645 mm
Verpackungsmaß Breite: 385 mm
Verpackungsmaß Höhe: 465 mm
Verpackungsmaß Länge: 785 mm

Behälter/Grundkörper
Stutzen Ausführung: inklusive
Spitzende und Muffe

Abdeckungsmerkmale
Abdeckungsart: Schutzhaube
Abdeckung Material: Kunststoff
Abdeckung Farbe: transparent
Abdeckung Breite: 350 mm
Abdeckung Höhe: 165 mm
Abdeckung Länge: 542 mm
Verriegelung: Klipverschluss

Fördereinrichtung
Pumpe: SPZ 1000
Anzahl Pumpen: 1
Gewicht Pumpe: 10 kg
Anschlusstyp: codierter Stecker
Nennstrom: 5,2 A
Länge Netzanschlussleitung Pumpe: 5
m
Schutzklasse: I
Isolationsklasse: F
Cos phi - Leistungsfaktor: 0,97
Schutzart Pumpe: IP 68 -3m/48h-
Temperaturüberwachung: integriert
Förderguttemperatur -dauerhaft-
max.: 40 Grad C
Förderleistung max.: 11,5 m3/h
Förderhöhe max.: 10 m
Drehzahl: 2800 U/min
Leistung P1: 1,2 kW
Leistung P2: 0,69 kW
Betriebsart: S3 - 50 %
Erforderliche Absicherung
-Leitungsschutz-: C 16 A
Typ Anschlussleitung Pumpe: H07RN-F
3G 1,0 mm2
Laufrad Typ: Schneidwerk
Typ Anschlussleitung Motor:
ÖPVC-JB/OB 300/500 V/3 x 0,75 mm2
mm2
