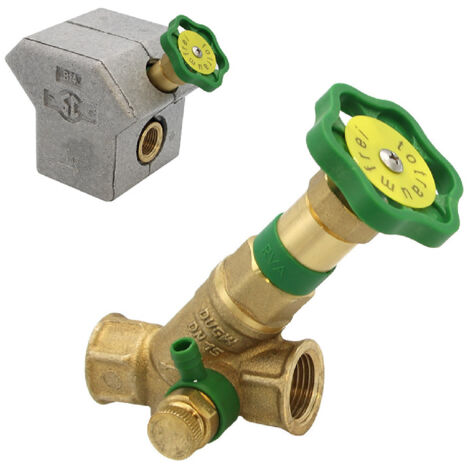

KFR-Ventil mit Muffenschluss 1/2" bis 1 1/4" mit Dämmschale

Produktinformationen

Beschreibung

Allgemeine Beschreibung

Das KFR-Ventil mit Muffenschluss ist in den Größen 1/2" bis 1 1/4" erhältlich und eignet sich zur Regulierung des Wasserstroms durch Quetschreduzierung. Es verfügt über eine Entleerungsfunktion, die es ermöglicht, die Wasserleitung winterfest zu machen. Die Ventilstellung ist durch eine nicht steigende Spindel von außen erkennbar. Das Ventil ist mit EPDM-Dichtungen ausgestattet und erfüllt die Anforderungen der DIN-DVGW-Zulassung für Trinkwasser.

Technische daten

Betriebstemperatur: max. 90°C

Betriebsdruck: max. 10 bar (PN 10)

Mindestvolumenstrom: DN15 0,50 l/s, DN20 1,00 l/s, DN25 1,75 l/s, DN32 3,00 l/s, DN40 4,00 l/s, DN50 6,75 l/s

Verwendete Werkstoffe: Gehäuse: Messing BWGL Metalle, Oberteil: Messing BWGL Metalle, O-Ringe: EPDM (KTW-Freigabe), Kegeldichtungen: EPDM (KTW-Freigabe), Griffwerkstoff: Polyamid

Dämmschale: Brandschutzklasse B1 nach DIN 4102, Wärmeleitfähigkeit nach ISO 2581 von 0,032 W/(m*K)

Installation

Der Einbau des KFR-Ventils sollte immer mit dem Oberteil nach oben erfolgen, wobei die Fließrichtung von unten nach oben zeigt. Bei Bedarf kann das Oberteil mit einem Schlüssel nachgezogen werden.

Anwendung

Das KFR-Ventil wird zur Regulierung des Wasserstroms in Rohrleitungen eingesetzt und ermöglicht eine einfache Entleerung, um die Wasserleitungen winterfest zu machen.

Weitere Informationen

Alle Ventile werden einzeln geprüft und die Gewinde der Armaturen werden nach DIN gefertigt. Das Ventil ist sowohl mit als auch ohne Entleerung erhältlich. Prüfschraube, Entleerungsstopfen und Entleerungsventil sind vormontiert.
