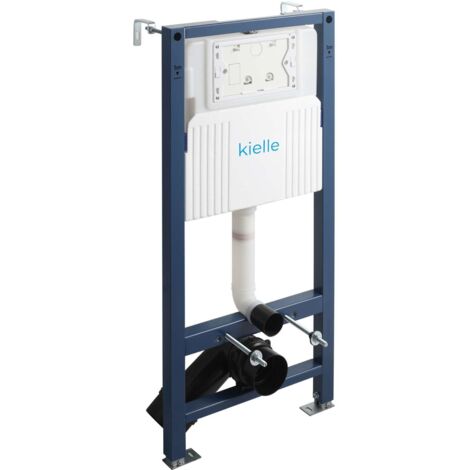

kielle Genesis New - Vorwandinstallationssystem für wandhängendes WC 70028550

Vorwandinstallationsmodul für Wand-WC

• Für Wand-WC
• Zur Montage vor einer tragenden Wand oder in Gipskarton
• Für Bodendicken 0–200 mm
• Für den Einbau eines Wand-WCs mit einem Anschlussabstand von 180 mm

Eigenschaften

• Abflussrohrhalterung
• Duale Spülung unabhängig einstellbar
• Kompatibel mit allen Bedientasten kielle Gemini New
• Die Konstruktion der Styropor-Dämmung verhindert die Entstehung von Tau auf der Oberfläche des Spülkastens und reduziert die Übertragung von Vibrationen in die Wand
• Die Rahmenkonstruktion ermöglicht die Verankerung an einer separaten, ausreichend tragfähigen Gipskartonwand oder vor einer tragenden Wand
• Material der tragenden Struktur: pulverbeschichtetes Metall
• Spülkasten ist aus einem Stück gefertigt und garantiert eine 100%-Dichtheit
• Das installierte System wird mit Gipskartonplatten verkleidet, und es sind keine zusätzlichen Verstärkungs- oder Verankerungselemente erforderlich
• Verstellbare Verankerungsausleger mit Bremse im Bereich von 0–200 mm
• Wasserversorgung von der Rückseite

Technische Daten

• Empfohlener Wasserdruck 0,3 – 0,5 MPa
• Funktionsbereich Wasserdruck 0,05 – 1,6 MPa
• Kleine Spülung 2,8 - 4 l
• Große Spülung 4,5 - 7 l
• Wasservolumen im Tank 7,5 l
• Wasseranschluss von hinten oder oben über Montagelöcher G1/2 "
• Standardeinstellung für kleine Spülung: 3 l
• Standardeinstellung für große Spülung: 6 l
• Belastungstest: 400 kg

Lieferumfang

• Befestigungsset für die Montage der WC-Schüssel
• Fixierungsset
• Ablaufbogen HT 90/90 Polyethylen, PE-HD
• Spülkasten mit Füll- und Ablaufarmatur
• Abdeckung der Wartungsöffnung
• Abfall-Reduzierung HT 90/110 Polyethylen, PE+HD
• Selbsttragender Rahmen
• Verschraubung für Wasseranschluss mit integriertem Eckventil
• Ablaufdichtung, Verbindungsstück aus Polypropylen, Verbindungsstückdichtung
• Zulaufdichtung, Auslass aus Polypropylen, Wrap-around-Einsatz
• Dämpfungsunterlage
