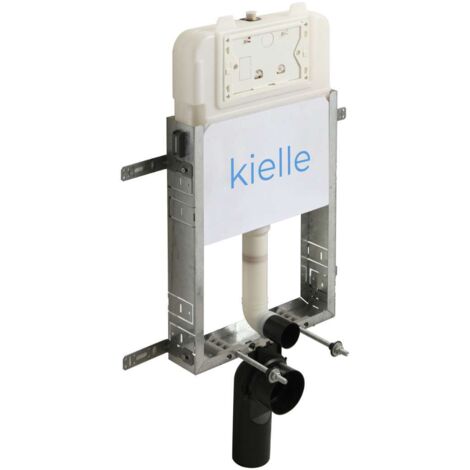

kielle Genesis New - Wandmontiertes Installationssystem für wandhängende Toiletten, für Mauerwerk 70028150

Vorwandinstallationsmodul für Wand-WC, zum Einmauern

• Für Wand-WC
• Zum Einbau in eine tragende Wand – Nassbauverfahren
• Für den Einbau eines Wand-WCs mit einem Anschlussabstand von 180 mm
• Geeignet für Renovierungen

Eigenschaften

• Abflussrohrhalterung
• Duale Spülung unabhängig einstellbar
• Kompatibel mit allen Bedientasten kielle Gemini New
• Die Konstruktion der Polystyrol-Isolierung des Spülkastens vereinfacht das Einmauern, verhindert Kondensation auf der Oberfläche des Spülkastens und dämpft die Übertragung von Vibrationen vom Spülkasten auf die Baukonstruktion
• Material der Tragkonsole: verzinktes Metall
• Montagehöhe 1115 mm
• Spülkasten ist aus einem Stück gefertigt und garantiert eine 100%-Dichtheit
• Verzinkte tragende Konstruktion mit vier Gelenkarmen für einfache Montage
• Wasserversorgung von der Rückseite
• Einbautiefe 95 mm

Technische Daten

• Empfohlener Wasserdruck 0,3 – 0,5 MPa
• Funktionsbereich Wasserdruck 0,05 – 1,6 MPa
• Kleine Spülung 2,8 - 4 l
• Große Spülung 4,5 - 7 l
• Wasservolumen im Tank 7,5 l
• Wasseranschluss von hinten oder oben über Montagelöcher G1/2 "
• Standardeinstellung kleine Spülung 3 l
• Standardeinstellung für große Spülung: 6 l

Lieferumfang

• Befestigungsset für die Montage der WC-Schüssel
• Fixierungsset
• Ablaufbogen HT 90/90 Polyethylen, PE-HD
• Spülkasten mit Füll- und Ablaufarmatur
• Abfall-Reduzierung HT 90/110 Polyethylen, PE+HD
• Verzinkter Rahmen inkl. Tragkonstruktion
• Verschraubung für Wasseranschluss mit integriertem Eckventil
• Ablaufdichtung, Verbindungsstück aus Polypropylen, Verbindungsstückdichtung
• Zulaufdichtung, Auslass aus Polypropylen, Wrap-around-Einsatz
• Dämpfungsunterlage
