Allgemeine Beschreibung

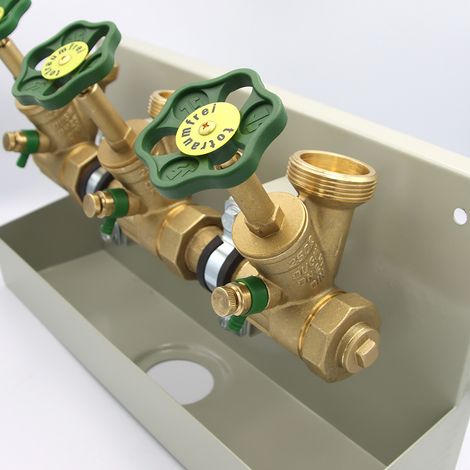

Die Schlösser ATV-Station mit steigender Spindel ist ein kompakter Wasserverteiler, der für die individuelle Verteilung von Wasser an verschiedene Verbrauchsstellen konzipiert ist. Sie ist mit einer pulverbeschichteten Rinne ausgestattet und besteht aus hochwertigen Materialien wie Messing und EPDM-Dichtungen. Diese Station bietet eine zuverlässige Lösung für die Wasserverteilung in verschiedenen Anwendungen.Technische daten
- Hersteller-Artikelnummer: 0075642503001
- Material: Messing
- Betriebstemperatur max.: 90 °C
- Betriebsdruck max.: 10 bar (PN 10)
- Abmessungen: B x H = 550 x 220 mm
- Baulänge: 550 mm
- Bauhöhe: 344 mm
- Bautiefe: 136 mm
- Mittenabstand: 133 mm
- Abflussdurchmesser: 40 mm
- Nenndurchmesser Anschluss 1: 1 1/4 Zoll (32 mm)
- Nenndurchmesser Anschluss 2: 1 1/2 Zoll (40 mm)
- Rohraußendurchmesser Anschluss 1: 41,9 mm
- Rohraußendurchmesser Anschluss 2: 39 mm
- Arbeitslänge Anschluss 1: 20 mm
- Arbeitslänge Anschluss 2: 20 mm
- Anzahl der Abzweige: 4
- Geeignet für Leitungswasser: ja
- Mit Füll- und Entleerungshahn: ja
- Mit Rückstromsicherung: ja
Kompatibilität und Zubehör
- Geeignet für Wasserverteilung
- Mit Rinne und Befestigung
- Lieferumfang: ATV KFR Rest ATV Freistrom komplett mit Kappe und Stopfen, Entleerungsrinne, Befestigung und Etiketten
Installation
- Montageart: Aufbau
- Alle Gewinde nach ISO 228
- Komplett montiert und geprüft
Anwendung
- Individuelle Wasserverteilung an verschiedene Verbrauchsstellen
- Geeignet für den Einsatz in Trinkwasserinstallationen
Weitere Informationen
Die Anforderungen und technischen Spezifikationen an das Produkt sind der Norm DIN 1988 Technische Regeln für Trinkwasser - Installation zu entnehmen. Zertifizierung DIN-DVGW, Geräuschklasse 1.
