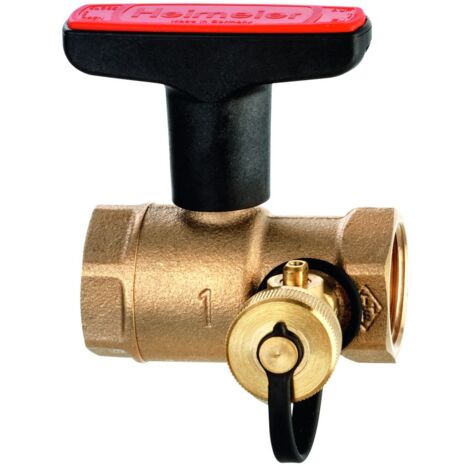

IMI Heimeier Heizungskugelhahn Globo H, Innengewinde, mit Entleerung, DN 40

IMI Heimeier Heizungskugelhahn Globo H, Innengewinde, mit Entleerung, DN 40

Der IMI HEIMEIER Heizungs-Kugelhahn Globo H mit Entleerung ist ein Absperrorgan aus Rotguss für Pumpenwarmwasser-Heizungsanlagen. Ausführung gerade, mit Innengewinden und DN 40, ausgelegt für einen Nenndruck PN 16 bei zulässiger Betriebstemperatur TB 120 Grd. C. Dank der geringen Ausladung des Knebels eignet sich der Globo H besonders für die fachgerechte Montage nebeneinander auf Verteilern.

Wofür ist der Globo H in Heizungsanlagen geeignet?

Der Globo H von IMI Heimeier wird in Pumpenwarmwasser-Heizungsanlagen als vielseitiges Absperrorgan eingesetzt. Die Ausführung mit glattem Durchgang an der Kugel unterstützt den zuverlässigen Betrieb innerhalb des Heizkreises.

Wie ist der Kugelhahn aufgebaut und abgedichtet?

Der Heizungs-Kugelhahn ist mit Gehäuse und Kugel aus korrosionsbeständigem, entzinkungsfreiem Rotguß (Werkstoffgüte Bronze Rg 5) ausgeführt. Das rohrförmige Gehäuse ist für eine durchlaufende Wärmedämmung konzipiert. Die Spindelabdichtung ist wartungsfrei und erfolgt durch zwei O-Ringe aus Ethylen-Propylen-Dien-Kautschuk (EPDM). Die Kugelabdichtung wird durch Polytetrafluorethylen (PTFE)-Ringe realisiert. Der Handgriff bzw. Knebel ist aus schlagfestem Kunststoff gefertigt, mit verdeckten Anschlägen und auch bei wärmegedämmten Gehäusen von außen bedienbar.

Welche Anschlüsse und Bauform unterstützt die Installation?

Die Ausführung ist gerade und mit Innengewinde zylindrisch (BSPP) an beiden Anschlüssen ausgeführt. Der Nenndurchmesser am Anschluss 2 beträgt DN 40. Durch die geringe Ausladung des Knebels ist der Globo H ideal für die Montage nebeneinander auf Verteilern. Für die Installation ist kein Spezialwerkzeug erforderlich.

Welche Besonderheit bietet der Globo H mit Entleerung?

Der Globo H ist mit einem Entleerungsventil ausgestattet. Damit ist eine zusätzliche Funktion zum Entleeren des Kegelsystems im Heizungsaufbau vorgesehen.

Technische Daten

• Nenndurchmesser Anschluss 2: DN 40
• Nenndruck (Druckstufe): PN 16
• Zulässige Betriebstemperatur (TB): 120 Grd. C
• Ausführung: gerade
• Anschlussart: Innengewinde zylindrisch (BSPP)
• Mit Entleerungsventil: ja
• Werkstoff Gehäuse: Bronze
• Werkstoffgüte: Bronze (Rg 5)
• Material Kugel: Bronze
• Material Kugeldichtung: Polytetrafluorethylen (PTFE)
• Material Spindeldichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)

Der IMI HEIMEIER Heizungs-Kugelhahn Globo H mit Entleerung bietet als Absperrorgan für Pumpenwarmwasser-Heizungsanlagen eine gerade Bauform mit Innengewinden (BSPP) und DN 40. Entscheidend sind die Druck- und Temperaturauslegung mit PN 16 und TB 120 Grd. C sowie die wartungsfreie Spindelabdichtung mit zwei O-Ringen und die Kugelabdichtung mit PTFE. Die geringe Ausladung des Knebels unterstützt die Montage nebeneinander auf Verteilern.

Produktspezifikation

• Hersteller-Warengruppe: Rohrarmaturen
• Hersteller-Produktgruppe: IMI Heimeier
• Hersteller-Artikelnummer: 0615-06.000
• Ausführung: gerade
• Anschluss 1: Innengewinde zylindrisch (BSPP)
• Anschluss 2: Innengewinde zylindrisch (BSPP)
• Werkstoffgüte: Bronze (Rg 5)
• Werkstoff des Gehäuses: Bronze
• Dichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Bedienung: Handgriff
• Druckstufe Artikel: PN 16
• Nenndurchmesser Anschluss 2: DN 40
• Mit Entleerungsventil: ja
• Material Kugeldichtung: Polytetrafluorethylen (PTFE)
• Material Kugel: Bronze
• Material primäre Spindeldichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
• Material sekundäre Spindeldichtung: Ethylen-Propylen-Dien-Kautschuk (EPDM)
