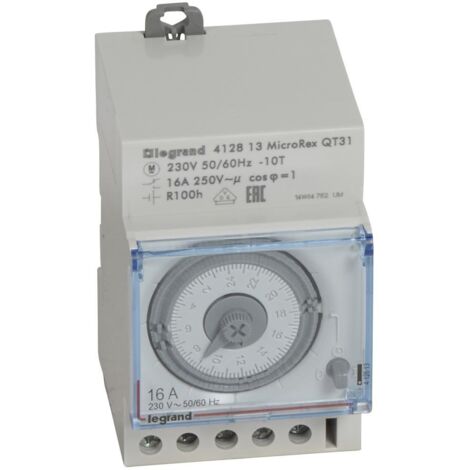

Legrand Tageszeitschaltuhr MicroRex QT31, 1 Kanal, 230V, 3TE, Grau, 412813

Legrand Tageszeitschaltuhr MicroRex QT31, 1 Kanal, 230V, 3TE, Grau, 412813

Die analoge Tageszeitschaltuhr MicroRex QT31 von Legrand ermöglicht eine präzise Zeitsteuerung elektrischer Verbraucher in Verteilungen. Das quarzgesteuerte Gerät bietet eine Gangreserve von 100 Stunden und zeichnet sich durch eine hohe Ganggenauigkeit aus. Dank der kompakten Bauweise mit einer Breite von 3 Teilungseinheiten ist sie für die Montage auf DIN-Schienen optimiert.

Funktionsweise und Bedienung

Die Zeitschaltuhr verfügt über einen 24-Stunden-Programmzyklus mit einer kürzesten Schaltzeit von 30 Minuten. Die Einstellung erfolgt über unverlierbare Schaltsegmente, wobei die Zeiger für eine einfache Anpassung, etwa bei Zeitumstellungen, vorwärts und rückwärts drehbar sind. Ein integrierter Handschalter erlaubt die manuelle Wahl zwischen EIN, Automatik und AUS, während eine Schaltungsvorwahl den Betrieb flexibel ergänzt. Der plombierbare Deckel schützt die Einstellungen vor unbefugten Zugriffen.

Technische Ausführung

Das Gerät ist für eine Versorgungsspannung von 230 V bei 50/60 Hz ausgelegt und bietet einen potentialfreien Wechslerkontakt mit einem Nennschaltstrom von 16 A. Die Anschlussklemmen sind für Kabelquerschnitte von 1,5 bis 4 mm² geeignet. Mit der Schutzart IP20 ist die Schaltuhr für den Einsatz in Innenräumen konzipiert und arbeitet zuverlässig in einem Temperaturbereich von -10 bis 55 °C.

Die MicroRex QT31 überzeugt durch ihre robuste Quarzsteuerung und die integrierte Gangreserve, die auch bei Netzausfällen die Programmierung sichert. Mit einer Ganggenauigkeit von 2,5 Sekunden pro Tag und einer Schaltleistung von 16 A eignet sie sich ideal für vielfältige Anwendungen in der Gebäudetechnik, bei denen eine zuverlässige, tagesbasierte Steuerung gefordert ist.

Technische Daten

• Montageart: DIN-Schiene
• Anzahl der Kanäle: 1
• Versorgungsspannung: 230 V AC
• Frequenz: 50-60 Hz
• Gangreserve: 100 h
• Ganggenauigkeit: 2,5 s/Tag
• Kürzeste Schaltzeit: 30 min
• Nennschaltstrom: 16 A
• Schutzart: IP20
• Breite: 3 Teilungseinheiten

Produktspezifikation

• Montageart: DIN-Schiene
• Anzahl der Kanäle: 1
• Versorgungsspannung (Min-Max): 230-230
• Spannungsart der Versorgungsspannung: AC
• Frequenz der Versorgungsspannung (Min-Max): 50-60
• Gangreserve in Stunden: 100
• Ganggenauigkeit pro Tag: 2.5
• 60 min Programm: Nein
• 24 h Programm: Ja
• Wochenprogramm: Nein
• Jahresprogramm: Nein
• Netzsynchron: Nein
• Quarzgesteuert: Ja
• Kürzeste Schaltzeit Kanal 1: 30
• Programmscheibenteilung 1: 15
• Automatische Sommer-/Winterzeitumstellung: Nein
• Geeignet für Handbedienung: Ja
• Schaltungsvorwahl: Ja
• Nennschaltstrom bei 250 V AC: 16
• Potentialfreier Schaltkontakt: Ja
• Schutzart (IP): IP20
• Breite in Teilungseinheiten: 3
• Breite: 52.5
• Höhe: 83
• Tiefe: 60
• Einsatztemperatur (Min-Max): -10-55
• Lagertemperatur (Min-Max): -10-60
• Stromversorgungsrichtung: Von unten
• Bezeichnungsangabe der Anschlussklemmen: Ja
• Farbe: Grau
• RAL-Nummer: 7035
• Halogenfrei: Ja
• Kapazität der Klemme (Min-Max): 1.5-4 mm²
• Verbindungsart: Kabel
• Textfeld/Beschriftungsfläche: Nein
• Enthält Batterie oder Akku: Ja
• IEC code (Pack 1): V65HT
• Batterie oder Akku (Pack 1): Akkumulator (wiederaufladbar)
• Zusammenstellung der Elemente (Pack 1): Nickel-Metall-Hydrid
• Anzahl Pack 1: 1
• Anzahl der Einheitselemente (Pack 1): 1
• Gewicht eines Einheitselements (Pack 1): 4
• Lage Pack 1: Das Produkt enthält eine Batterie
• Verordnungstyp (Pack 1): P: Tragbar (Standardformat)
• Verbundenes Objekt: Nein
