Allgemeine Beschreibung

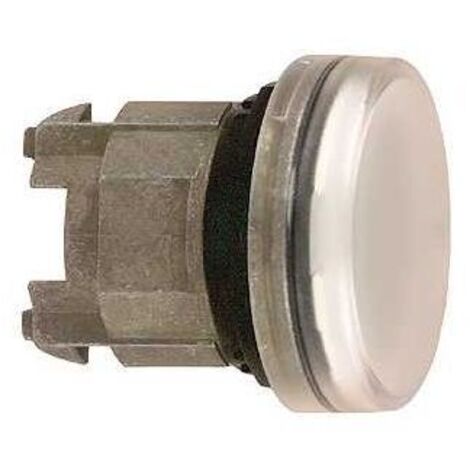

Der leuchtende Pilotenkopf mit einem Durchmesser von 22 mm und glatter weißer Linse ist Teil der Produktpalette Harmony XB4 von Telemecanique Schneider. Dieser universelle LED-Pilotlichtkopf ist für eine lange, wartungsfreie Lebensdauer ausgelegt und dient zur hellen Anzeige des Maschinen- und Prozessbetriebs. Dank der leuchtenden Farbe der Linse ist er schon von weitem deutlich zu erkennen, was eine sofortige Ablesbarkeit komplexer Maschinenzustände ermöglicht. Der Kopf hat eine runde Form und einen verchromten Metallring, was ihn besonders robust macht.Technische daten
- Einbaudurchmesser: 22 mm
- Kopftyp: Standard
- Kopfform: kreisförmig
- Farbe: weiß
- Material des Kopfs: verchromtes Metall
- CAD-Gesamtbreite: 29 mm
- CAD-Gesamthöhe: 29 mm
- CAD-Tiefe: 30 mm
- Gewicht: 0,026 kg
- Beständigkeit gegen Hochdruckreinigung: 7000000 Pa bei 55 °C, Abstand: 0,1 m
- Lagertemperatur: -40/+70 °C
- Betriebsumgebungstemperatur: -40/+70 °C
- Überspannungskategorie: Klasse I gemäß IEC 60536
- Schutzart: IP66 gemäß IEC 60529, IP67, IP69, IP69K
- NEMA Schutzgrad: NEMA 13 - NEMA 4X
- IK-Schutzgrad: IK06 gemäß IEC 50102
- Vibrationsfestigkeit: 5 gn (F= 2...500 Hz) gemäß IEC 60068-2-6
- Schockfestigkeit: 30 gn (Dauer = 18 ms) bei halbsinusförmiger Beschleunigung gemäß IEC 60068-2-27
- Schockfestigkeit: 50 gn (Dauer = 11 ms) bei halbsinusförmiger Beschleunigung gemäß IEC 60068-2-27
Kompatibilität und Zubehör
- Produktkompatibilität mit integrierter LED
- Passt in eine 22-mm-Standardbohrung
Weitere Informationen
- Referenznormen: EN/IEC 60947-5-4, EN/IEC 60947-5-5, EN/IEC 60947-5-1, UL 508, CSA C22.2 Nr. 14, EN/IEC 60947-1, JIS C8201-5-1, JIS C8201-1
- Umweltfreundliche Produktleistung
- Einfacher modularer Aufbau vereinfacht Wartung, Modifikation und Nachrüstung nach der Installation
