Maico Axial-Wandventilator DZQ 20/2 B, DN 200, 0083.0116

Maico Axial-Wandventilator DZQ 20/2 B, DN 200, 0083.0116

Technische Daten

• Hersteller: MAICO
• Artikelnummer: 0083.0116
• Produkt: Axial-Wandventilator
• Typ: DZQ 20/2 B
• EAN: 4012799831167
• Ausführung: Quadratische Wandplatte
• Fördervolumen: 1.150 m³/h
• Fördermitteltemperatur bei IMax: -20 °C bis 60 °C
• Drehzahl: 2.850 1/min
• Drehzahlsteuerbar: ja
• Spannungsart: Drehstrom
• Bemessungsspannung: 400 V
• Netzfrequenz: 50 Hz
• Nennleistung: 65 W
• Schutzart: IP 55
• Netzzuleitung: 7 x 1,5 mm²
• Fördermitteltemperatur bei Nennstrom: 60 °C
• Einbauort: Wand / Decke
• Einbauart: Aufputz
• Einbaulage: waagerecht / senkrecht
• Material: Stahlblech, verzinkt
• Farbe: silber
• Gewicht: 5,52 kg
• Gewicht mit Verpackung: 6,47 kg
• Nennweite: 200 mm
• Breite: 345 mm
• Höhe: 345 mm
• Tiefe: 238 mm
• Breite mit Verpackung: 410 mm
• Höhe mit Verpackung: 410 mm
• Tiefe mit Verpackung: 300 mm
• Laufradtyp: axial
• Reversierbarkeit: ja
• INenn: 0,17 A
• IMax: 0,24 A
• Wärmeklasse: B
• LWA7, S1 (dB(A)): –
• LWA7, S2 (dB(A)): –
• LWA7, S3 (dB(A)): –
• LWA7, S4 (dB(A)): –
• LWA7, S5 (dB(A)): 36
• LWA8, S1 (dB(A)): –
• LWA8, S2 (dB(A)): –
• LWA8, S3 (dB(A)): –
• LWA8, S4 (dB(A)): –
• LWA8, S5 (dB(A)): 47
• Verschlussklappe: ohne
• Schutzart (IP): IP55

Drehstrommotor

• Typenreihen DZQ/DZS.
• Asynchronmotor.
• Nicht zur Förderung wasserdampfgesättigter Luft geeignet.
• Bemessungsspannung 400 V, 50 Hz.
• Schutzart IP 55. Ausnahme bei Typ DZQ ... D IP 54.
• Drehzahlsteuerbar. Ausnahme bei Typ DZQ 40/2 B und DZS 40/2 B.
• Geräte lassen sich mit einem optionalen 5-Stufentransformator stufenweise schalten.
• Reversierbar.
• Reversierbetrieb: Der Volumenstrom verringert sich um ca. 35 % bei anormaler Förderrichtung.
• Thermischer Überlastungsschutz serienmäßig. Ausnahme bei Typ DZQ/DZS 25/4 D und polumschaltbaren Axial-Wandventilatoren auf Anfrage erhältlich.
• Die Anschlüsse sind potenzialfrei auf Klemmen geführt und müssen an einen Motorvollschutzschalter z.B. MV 25-1 oder den Steuerstromkreis eines Schützes angeschlossen werden.
• Polumschaltbare Ventilatoren: Überlastungsschutz mit bauseitig zu beschaffendem Motorvollschutzschalter gewährleisten.
• Polumschaltbare Motoren mit den Drehzahlverhältnissen 8/4 oder 4/2 sind im Dahlanderprinzip geschaltet.

MAICO – Lüftungstechnik aus Villingen-Schwenningen

Seit 1928 entwickelt und fertigt das Familienunternehmen MAICO Ventilatoren und Lüftungslösungen. Produziert wird in Schwenningen im Schwarzwald, das Programm umfasst rund 1.600 Produkte – vom kleinen Badlüfter über Rohr-, Wand- und Dachventilatoren bis zu Lüftungsgeräten mit Wärmerückgewinnung und raumlufttechnischen Anlagen für große Gebäude.

Wohnungslüftung, Wärmerückgewinnung, Gewerbe und Industrie

MAICO deckt die Wohnungsentlüftung nach DIN 18017-3, zentrale und dezentrale Lüftung mit Wärmerückgewinnung sowie Ventilatoren für Arbeitsstätten, Gewerbe und Industrie ab – bis hin zu explosionsgeschützten Ausführungen. Als Systemanbieter liefert der Hersteller das passende Zubehör: Luftführung, Außenluftdurchlässe, Filter, Regler, Schalter und Sensorik.

Design und Service

MAICO-Produkte wurden mehrfach für ihre Gestaltung ausgezeichnet, unter anderem mit dem red dot design award und dem iF Product Design Award. Zum Service des Markenherstellers gehören Planungshilfen und ein umfangreiches Ersatzteilprogramm.

MAICO bei raleo

Bei raleo finden Sie MAICO-Ventilatoren, Lüftungsgeräte, Zubehör und Ersatzteile mit Original-Artikelnummer, vollständigen technischen Daten, Maßzeichnungen, Kennlinien und Herstellerunterlagen.

• Hersteller: MAICO
• Artikelnummer: 0083.0116
• Produkt: Axial-Wandventilator
• Typ: DZQ 20/2 B
• EAN: 4012799831167
• Ausführung: Quadratische Wandplatte
• Fördervolumen: 1.150 m³/h
• Fördermitteltemperatur bei IMax: -20 °C bis 60 °C
• Drehzahl: 2.850 1/min
• Drehzahlsteuerbar: ja
• Spannungsart: Drehstrom
• Bemessungsspannung: 400 V
• Netzfrequenz: 50 Hz
• Nennleistung: 65 W

• DN 200
• 475–1.150 m³/h
• 230 V oder 400 V
• Wandplatte 345 mm

Axial-Wandventilator DN 200 für Werkstatt und Lager

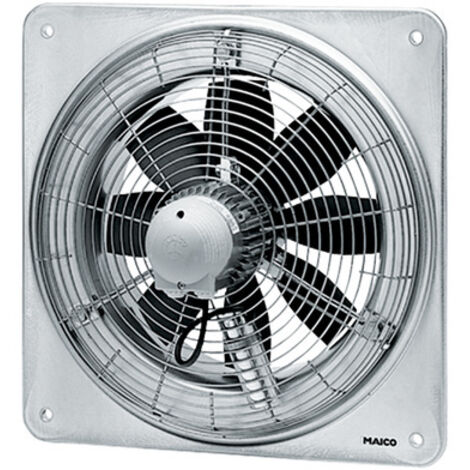

Maico Axial-Wandventilator DZQ 20/2 B
