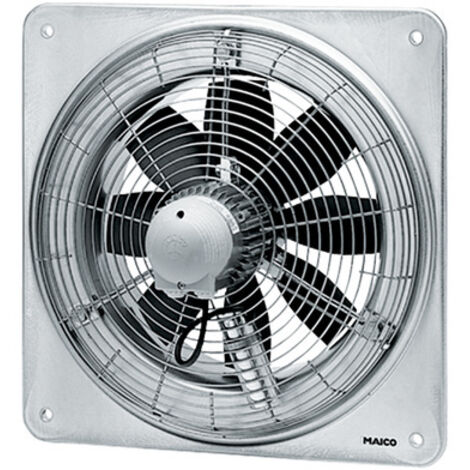

Maico Axial-Wandventilator DZQ 40/4 B, DN 400, 0083.0127

Maico Axial-Wandventilator DZQ 40/4 B, DN 400, 0083.0127

Technische Daten

• Hersteller: MAICO
• Artikelnummer: 0083.0127
• Produkt: Axial-Wandventilator
• Typ: DZQ 40/4 B
• EAN: 4012799831273
• Ausführung: Quadratische Wandplatte
• Fördervolumen: 4.510 m³/h
• FördervolumenNenn: 3.360 m³/h / im opt. Wirkungsgrad
• Druck pfs, Nenn: 90 Pa / im opt. Wirkungsgrad
• Fördermitteltemperatur bei IMax: -20 °C bis 60 °C
• PBEP / FördervolumenBEP / Pfs, BEP: 0,212 kW / 3.360 m³/h / 90 Pa
• Drehzahl nNenn: 1.415 1/min / im opt. Wirkungsgrad
• Drehzahl: 1.415 1/min
• Drehzahlsteuerbar: ja
• Spannungsart: Drehstrom
• Bemessungsspannung: 400 V
• Netzfrequenz: 50 Hz
• Nennleistung: 212 W / im opt. Wirkungsgrad
• Schutzart: IP 55
• Netzzuleitung: 7 x 1,5 mm²
• Fördermitteltemperatur bei Nennstrom: 60 °C
• SchallleistungspegelLWA7: 75 dB(A)
• Einbauort: Wand / Decke
• Einbauart: Aufputz
• Einbaulage: waagerecht / senkrecht
• Material: Stahlblech, verzinkt
• Farbe: silber
• Informationen zu Einbau, Betrieb und Instandhaltung: siehe Montageanleitung
• Gewicht: 11,13 kg
• Gewicht mit Verpackung: 13,63 kg
• Nennweite: 400 mm
• Breite: 580 mm
• Höhe: 580 mm
• Tiefe: 266 mm
• Breite mit Verpackung: 610 mm
• Höhe mit Verpackung: 610 mm
• Tiefe mit Verpackung: 400 mm
• Laufradtyp: axial
• Reversierbarkeit: ja
• INenn: 0,47 A / im opt. Wirkungsgrad
• IMax: 0,7 A
• Wärmeklasse: B
• Gesamteffizienz η: 39,6 %
• Messkategorie: A
• Effizienzkategorie: statisch
• Effizienzgrad N: 57,2
• VSD erforderlich: nein
• Herstellungsjahr: siehe Typenschild
• Herstellername / Amtliche Registriernummer / Niederlassungsort des Herstellers: Maico Elektroapparate-Fabrik GmbH / Registergericht Freiburg, HRB 601233 / Villingen-Schwenningen
• Art.-Nr.: 0083.0127
• nBEP: 1.415 1/min
• spezifisches Verhältnis: ≈ 1
• Informationen zur Zerlegung und Entsorgung: siehe Montageanleitung
• LWA7, S1 (dB(A)): 28
• LWA7, S2 (dB(A)): 27
• LWA7, S3 (dB(A)): 32
• LWA7, S4 (dB(A)): 33
• LWA7, S5 (dB(A)): 34
• LWA8, S1 (dB(A)): 31
• LWA8, S2 (dB(A)): 27
• LWA8, S3 (dB(A)): 38
• LWA8, S4 (dB(A)): 37
• LWA8, S5 (dB(A)): 40
• Verschlussklappe: ohne
• Schutzart (IP): IP55

Drehstrommotor

• Typenreihen DZQ/DZS.
• Asynchronmotor.
• Nicht zur Förderung wasserdampfgesättigter Luft geeignet.
• Bemessungsspannung 400 V, 50 Hz.
• Schutzart IP 55. Ausnahme bei Typ DZQ ... D IP 54.
• Drehzahlsteuerbar. Ausnahme bei Typ DZQ 40/2 B und DZS 40/2 B.
• Geräte lassen sich mit einem optionalen 5-Stufentransformator stufenweise schalten.
• Reversierbar.
• Reversierbetrieb: Der Volumenstrom verringert sich um ca. 35 % bei anormaler Förderrichtung.
• Thermischer Überlastungsschutz serienmäßig. Ausnahme bei Typ DZQ/DZS 25/4 D und polumschaltbaren Axial-Wandventilatoren auf Anfrage erhältlich.
• Die Anschlüsse sind potenzialfrei auf Klemmen geführt und müssen an einen Motorvollschutzschalter z.B. MV 25-1 oder den Steuerstromkreis eines Schützes angeschlossen werden.
• Polumschaltbare Ventilatoren: Überlastungsschutz mit bauseitig zu beschaffendem Motorvollschutzschalter gewährleisten.
• Polumschaltbare Motoren mit den Drehzahlverhältnissen 8/4 oder 4/2 sind im Dahlanderprinzip geschaltet.

MAICO – Lüftungstechnik aus Villingen-Schwenningen

Seit 1928 entwickelt und fertigt das Familienunternehmen MAICO Ventilatoren und Lüftungslösungen. Produziert wird in Schwenningen im Schwarzwald, das Programm umfasst rund 1.600 Produkte – vom kleinen Badlüfter über Rohr-, Wand- und Dachventilatoren bis zu Lüftungsgeräten mit Wärmerückgewinnung und raumlufttechnischen Anlagen für große Gebäude.

Wohnungslüftung, Wärmerückgewinnung, Gewerbe und Industrie

MAICO deckt die Wohnungsentlüftung nach DIN 18017-3, zentrale und dezentrale Lüftung mit Wärmerückgewinnung sowie Ventilatoren für Arbeitsstätten, Gewerbe und Industrie ab – bis hin zu explosionsgeschützten Ausführungen. Als Systemanbieter liefert der Hersteller das passende Zubehör: Luftführung, Außenluftdurchlässe, Filter, Regler, Schalter und Sensorik.

Design und Service

MAICO-Produkte wurden mehrfach für ihre Gestaltung ausgezeichnet, unter anderem mit dem red dot design award und dem iF Product Design Award. Zum Service des Markenherstellers gehören Planungshilfen und ein umfangreiches Ersatzteilprogramm.

MAICO bei raleo

Bei raleo finden Sie MAICO-Ventilatoren, Lüftungsgeräte, Zubehör und Ersatzteile mit Original-Artikelnummer, vollständigen technischen Daten, Maßzeichnungen, Kennlinien und Herstellerunterlagen.

• Hersteller: MAICO
• Artikelnummer: 0083.0127
• Produkt: Axial-Wandventilator
• Typ: DZQ 40/4 B
• EAN: 4012799831273
• Ausführung: Quadratische Wandplatte
• Fördervolumen: 4.510 m³/h
• FördervolumenNenn: 3.360 m³/h / im opt. Wirkungsgrad
• Druck pfs, Nenn: 90 Pa / im opt. Wirkungsgrad
• Fördermitteltemperatur bei IMax: -20 °C bis 60 °C
• PBEP / FördervolumenBEP / Pfs, BEP: 0,212 kW / 3.360 m³/h / 90 Pa
• Drehzahl nNenn: 1.415 1/min / im opt. Wirkungsgrad
• Drehzahl: 1.415 1/min
• Drehzahlsteuerbar: ja

• DN 400
• 2.050–9.010 m³/h
• 230 V oder 400 V
• Wandplatte 580 mm

Axial-Wandventilator für Gewerbe und Industrie

Maico Axial-Wandventilator DZQ 40/4 B

MAICO EZQ / DZQ / EZS / DZS 40 – Axial-Wandventilator DN 400 mit bis zu 9.010 m³/h

Die Baugröße 40 der MAICO Axial-Wandventilatoren ist für Nennweite 400 mm gedacht und reicht von 2.050 bis 9.010 m³/h. Das macht sie zur Wahl für große Werkstätten, Lager und Produktionshallen. Die Ventilatoren werden auf Putz an Wand oder Decke befestigt.

Die Typen unterscheiden sich in Befestigung – quadratische Wandplatte 580 × 580 mm (Q) oder Stahlwandring (S) – sowie in Spannung und Polzahl. Wechselstrommodelle EZ gibt es vier- und sechspolig, Drehstrommodelle DZ zwei- bis achtpolig und polumschaltbar. Die zweipoligen DZQ 40/2 B und DZS 40/2 B sind nicht drehzahlsteuerbar.

Die Baureihe MAICO EZQ, EZS, DZQ, DZS - DN 400 gibt es in 16 Ausführungen, die sich in Ausführung und Fördervolumen unterscheiden. Dieser Artikel: Quadratische Wandplatte, 4.510 m³/h.

MAICO EZQ, EZS, DZQ, DZS - DN 400 – Vorteile im Überblick

• Hoher Volumenstrom: Bis 9.010 m³/h in der zweipoligen Drehstromausführung.
• Abgestufte Polzahlen: Sechs- und achtpolige Motoren drehen langsamer und decken kleinere Volumenströme ab.
• Glasfaserverstärktes Flügelrad: Acht Blätter aus Polyamid, dynamisch gewuchtet.
• Schutz serienmäßig: Thermischer Überlastungsschutz, bei Drehstrom über Motorvollschutzschalter oder Schütz.
• Vielseitig montierbar: Waagerecht oder senkrecht, für Abluft und – reversiert – Zuluft.

Typische Einsatzbereiche

• Produktionshallen
• Lager
• Garagen
• Gewerbeflächen

Drehstrom-Ausführung

• Axial-Wandventilator mit quadratischer Wandplatte, in Drehstromausführung.

Kurzbeschreibung

• Zur Aufputzmontage.
• Schutzgitter auf der Saugseite, Berührungsschutz gemäß DIN EN ISO 13857.
• 8-blättrige Flügelräder aus glasfaserverstärktem Polyamid.
• Thermischer Überlastungsschutz serienmäßig.
• Ventilatoren erfüllen die Anforderungen der europäischen Ökodesign Verordnung (EG) Nr.327/2011 Richtlinie 2009/125/EG.
• Vibrationsfreier Lauf durch dynamisch gewuchtetes Flügelrad und Motor (Welle-Rotor), gemäß Gütestufe 6.3, DIN ISO 1940, Teil 1.
• Hoher lüftungsseitiger Wirkungsgrad.
• Niedriges Betriebsgeräusch.
• Erhöhte Langlebigkeit durch qualitativ hochwertige Materialien wie geräuscharme Kugellager.
• Ventilatoren sind wartungsfrei.

Förderrichtung

• Die Förderrichtung ist gekennzeichnet.
• Standard Abluftbetrieb, Förderrichtung über Motor saugend.

Drehstrommotor

• Typenreihen DZQ/DZS.
• Asynchronmotor.
• Nicht zur Förderung wasserdampfgesättigter Luft geeignet.
• Bemessungsspannung 400 V, 50 Hz.
• Schutzart IP 55. Ausnahme bei Typ DZQ ... D IP 54.
• Drehzahlsteuerbar. Ausnahme bei Typ DZQ 40/2 B und DZS 40/2 B.
• Geräte lassen sich mit einem optionalen 5-Stufentransformator stufenweise schalten.
• Reversierbar.
• Reversierbetrieb: Der Volumenstrom verringert sich um ca. 35 % bei anormaler Förderrichtung.
• Thermischer Überlastungsschutz serienmäßig. Ausnahme bei Typ DZQ/DZS 25/4 D und polumschaltbaren Axial-Wandventilatoren auf Anfrage erhältlich.

MAICO EZQ, EZS, DZQ, DZS - DN 400: alle Ausführungen im Vergleich

Passendes Zubehör von MAICO

• MAICO Verschlussklappe AS 40
• MAICO Verbindungsrahmen ZVR 40
• MAICO Verschlussklappe, manuell RS 40
• MAICO Stellmotor MS 2
• MAICO Außengitter MLA 40
• MAICO Außengitter MLZ 40
• MAICO Verlängerungshülse VH 40
• MAICO Innengitter IG 40
• MAICO Haupt-, Reparaturschalter HS 3
• MAICO Drehschalter DS 10
• MAICO Wendeschalter W 1
• MAICO Motorschutzschalter MV 16-1

Häufige Fragen zu MAICO EZQ, EZS, DZQ, DZS - DN 400

Sind alle Modelle drehzahlsteuerbar?

Nein. DZQ 40/2 B und DZS 40/2 B sind ausgenommen, die übrigen Typen lassen sich regeln.

Was bedeutet die Zahl nach dem Schrägstrich?

Sie gibt die Polzahl des Motors an, je höher, desto geringer Drehzahl und Fördervolumen. Zwei Ziffern wie 84 kennzeichnen polumschaltbare Motoren.

Welche Klappe passt an DN 400?

Die Verschlussklappe AS 40, die manuelle RS 40 oder – mit Stellmotor MS 2 – motorisch betätigt.
