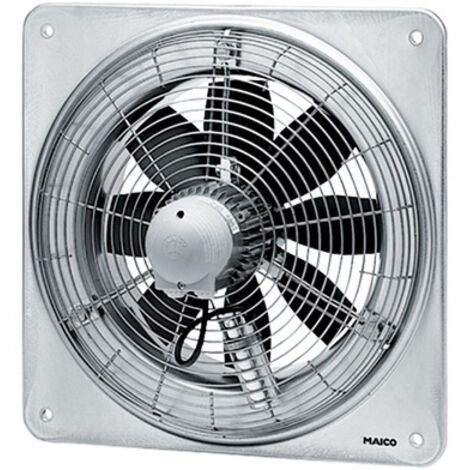

Maico Axial-Wandventilator EZQ 30/6 B, DN 300, 0083.0105

Maico Axial-Wandventilator EZQ 30/6 B, DN 300, 0083.0105

Technische Daten

• Hersteller: MAICO
• Artikelnummer: 0083.0105
• Produkt: Axial-Wandventilator
• Typ: EZQ 30/6 B
• EAN: 4012799831051
• Ausführung: Quadratische Wandplatte
• Fördervolumen: 1.200 m³/h
• Bemessungsspannung: 230 V
• Fördermitteltemperatur bei IMax: -20 °C bis 60 °C
• Drehzahl: 930 1/min
• Drehzahlsteuerbar: ja
• Spannungsart: &,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,Wechselstrom
• Netzfrequenz: 50 Hz
• Nennleistung: 60 W
• Schutzart: IP 55
• Fördermitteltemperatur bei Nennstrom: -20 °C bis 60 °C
• Einbauort: Wand / Decke
• Einbauart: Aufputz
• Einbaulage: waagerecht / senkrecht
• Material: Stahlblech, verzinkt
• Farbe: silber
• Gewicht: 7,83 kg
• Gewicht mit Verpackung: 9,35 kg
• Nennweite: 300 mm
• Breite: 465 mm
• Höhe: 465 mm
• Tiefe: 241 mm
• Breite mit Verpackung: 485 mm
• Höhe mit Verpackung: 485 mm
• Tiefe mit Verpackung: 330 mm
• Laufradtyp: axial
• Reversierbarkeit: ja
• INenn: 0,32 A
• IMax: 0,35 A
• Wärmeklasse: B
• LWA7, S1 (dB(A)): 23
• LWA7, S2 (dB(A)): 21
• LWA7, S3 (dB(A)): 23
• LWA7, S4 (dB(A)): 22
• LWA7, S5 (dB(A)): 23
• LWA8, S1 (dB(A)): 26
• LWA8, S2 (dB(A)): 26
• LWA8, S3 (dB(A)): 27
• LWA8, S4 (dB(A)): 29
• LWA8, S5 (dB(A)): 29
• Verschlussklappe: ohne
• Schutzart (IP): IP55

Wechselstrommotor

• Typenreihen EZQ/EZS.
• Asynchronmotor.
• Nicht zur Förderung wasserdampfgesättigter Luft geeignet.
• Bemessungsspannung 230 V, 50 Hz.
• Ventilatoren "... B": Kondensatormotoren mit Betriebskondensator am Schutzgitter oder an der Wandhülse, Schutzart IP 55.
• Ventilatoren "... D": Kondensatormotoren mit Betriebskondensator im Anschlusskasten, Schutzart IP 54.
• Ventilatoren "... E": Spaltpolmotoren, Schutzart IP 54.
• Drehzahlsteuerbar. Ausnahme bei Typ EZQ 45/6 B.
• Geräte lassen sich mit optionalen Drehzahlsteller stufenlos regeln oder sie lassen sich mit einem optionalen 5-Stufentransformator stufenweise schalten.
• Reversierbar. Ausnahme bei Ventilatoren mit Spaltpolmotor ("... E").
• Reversierbetrieb: Der Volumenstrom verringert sich um ca. 35 % bei anormaler Förderrichtung.
• Thermischer Überlastungsschutz serienmäßig.

MAICO – Lüftungstechnik aus Villingen-Schwenningen

Seit 1928 entwickelt und fertigt das Familienunternehmen MAICO Ventilatoren und Lüftungslösungen. Produziert wird in Schwenningen im Schwarzwald, das Programm umfasst rund 1.600 Produkte – vom kleinen Badlüfter über Rohr-, Wand- und Dachventilatoren bis zu Lüftungsgeräten mit Wärmerückgewinnung und raumlufttechnischen Anlagen für große Gebäude.

Wohnungslüftung, Wärmerückgewinnung, Gewerbe und Industrie

MAICO deckt die Wohnungsentlüftung nach DIN 18017-3, zentrale und dezentrale Lüftung mit Wärmerückgewinnung sowie Ventilatoren für Arbeitsstätten, Gewerbe und Industrie ab – bis hin zu explosionsgeschützten Ausführungen. Als Systemanbieter liefert der Hersteller das passende Zubehör: Luftführung, Außenluftdurchlässe, Filter, Regler, Schalter und Sensorik.

Design und Service

MAICO-Produkte wurden mehrfach für ihre Gestaltung ausgezeichnet, unter anderem mit dem red dot design award und dem iF Product Design Award. Zum Service des Markenherstellers gehören Planungshilfen und ein umfangreiches Ersatzteilprogramm.

MAICO bei raleo

Bei raleo finden Sie MAICO-Ventilatoren, Lüftungsgeräte, Zubehör und Ersatzteile mit Original-Artikelnummer, vollständigen technischen Daten, Maßzeichnungen, Kennlinien und Herstellerunterlagen.

• Hersteller: MAICO
• Artikelnummer: 0083.0105
• Produkt: Axial-Wandventilator
• Typ: EZQ 30/6 B
• EAN: 4012799831051
• Ausführung: Quadratische Wandplatte
• Fördervolumen: 1.200 m³/h
• Bemessungsspannung: 230 V
• Fördermitteltemperatur bei IMax: -20 °C bis 60 °C
• Drehzahl: 930 1/min
• Drehzahlsteuerbar: ja
• Spannungsart: &,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,Wechselstrom
• Netzfrequenz: 50 Hz
• Nennleistung: 60 W

• DN 300
• 900–3.710 m³/h
• 230 V oder 400 V
• IP 55

Axial-Wandventilator für Gewerbe und Industrie

Maico Axial-Wandventilator EZQ 30/6 B

MAICO EZQ / DZQ / EZS / DZS 30 – Axial-Wandventilator DN 300 mit 900–3.710 m³/h

Die MAICO Axial-Wandventilatoren der Baugröße 30 sind für Nennweite 300 mm ausgelegt und bewegen 900 bis 3.710 m³/h. Damit lassen sich mittelgroße Hallen, Werkstätten, Garagen und Lager wirkungsvoll entlüften. Montiert wird auf Putz, an der Wand oder unter der Decke.

Die 15 Ausführungen unterscheiden sich in Befestigung, Spannung und Polzahl: quadratische Wandplatte (465 × 465 mm) oder Stahlwandring, Wechselstrom 230 V oder Drehstrom 400 V, zwei-, vier- oder sechspolige Motoren sowie polumschaltbare Drehstromtypen. Eine höhere Polzahl bedeutet geringere Drehzahl und kleineren Volumenstrom.

Die Baureihe MAICO EZQ, EZS, DZQ, DZS - DN 300 gibt es in 15 Ausführungen, die sich in Ausführung, Fördervolumen und Bemessungsspannung unterscheiden. Dieser Artikel: Quadratische Wandplatte, 1.200 m³/h, 230 V.

MAICO EZQ, EZS, DZQ, DZS - DN 300 – Vorteile im Überblick

• Breites Leistungsspektrum: Von 900 m³/h bis 3.710 m³/h in einer Nennweite.
• Effizientes Flügelrad: Acht Blätter aus glasfaserverstärktem Polyamid für hohen lüftungstechnischen Wirkungsgrad.
• In jeder Lage: Der Ventilator kann waagerecht oder senkrecht eingebaut werden, für Ab- oder Zuluft.
• Stufig oder stufenlos: Wechselstrommodelle per Drehzahlsteller, Drehstrommodelle per 5-Stufentransformator.
• Durchdachtes Zubehör: Verschlussklappe AS 30, Außengitter MLA/MLZ 30, Verlängerungshülse VH 30 und Innengitter IG 30.

Typische Einsatzbereiche

• Werkstätten und Hallen
• Garagen
• Lagerräume
• Gewerbeflächen

Wechselstrom-Ausführung

• Axial-Wandventilator mit quadratischer Wandplatte, in Wechselstromausführung.

Kurzbeschreibung

• Zur Aufputzmontage.
• Schutzgitter auf der Saugseite, Berührungsschutz gemäß DIN EN ISO 13857.
• 8-blättrige Flügelräder aus glasfaserverstärktem Polyamid.
• Thermischer Überlastungsschutz serienmäßig.
• Ventilatoren erfüllen die Anforderungen der europäischen Ökodesign Verordnung (EG) Nr.327/2011 Richtlinie 2009/125/EG.
• Vibrationsfreier Lauf durch dynamisch gewuchtetes Flügelrad und Motor (Welle-Rotor), gemäß Gütestufe 6.3, DIN ISO 1940, Teil 1.
• Hoher lüftungsseitiger Wirkungsgrad.
• Niedriges Betriebsgeräusch.
• Erhöhte Langlebigkeit durch qualitativ hochwertige Materialien wie geräuscharme Kugellager.
• Ventilatoren sind wartungsfrei.

Förderrichtung

• Die Förderrichtung ist gekennzeichnet.
• Standard Abluftbetrieb, Förderrichtung über Motor saugend.

Wechselstrommotor

• Typenreihen EZQ/EZS.
• Asynchronmotor.
• Nicht zur Förderung wasserdampfgesättigter Luft geeignet.
• Bemessungsspannung 230 V, 50 Hz.
• Ventilatoren "... B": Kondensatormotoren mit Betriebskondensator am Schutzgitter oder an der Wandhülse, Schutzart IP 55.
• Ventilatoren "... D": Kondensatormotoren mit Betriebskondensator im Anschlusskasten, Schutzart IP 54.
• Ventilatoren "... E": Spaltpolmotoren, Schutzart IP 54.
• Drehzahlsteuerbar. Ausnahme bei Typ EZQ 45/6 B.
• Geräte lassen sich mit optionalen Drehzahlsteller stufenlos regeln oder sie lassen sich mit einem optionalen 5-Stufentransformator stufenweise schalten.
• Reversierbar. Ausnahme bei Ventilatoren mit Spaltpolmotor ("... E").

MAICO EZQ, EZS, DZQ, DZS - DN 300: alle Ausführungen im Vergleich

Passendes Zubehör von MAICO

• MAICO Verschlussklappe AS 30
• MAICO Verbindungsrahmen ZVR 30
• MAICO Verschlussklappe, manuell RS 30
• MAICO Stellmotor MS 2
• MAICO Außengitter MLA 30
• MAICO Außengitter MLZ 30
• MAICO Verlängerungshülse VH 30
• MAICO Innengitter IG 30
• MAICO Haupt-, Reparaturschalter HS 3
• MAICO Drehschalter DS 10
• MAICO Wendeschalter W 1
• MAICO Schütz US 16 T

Häufige Fragen zu MAICO EZQ, EZS, DZQ, DZS - DN 300

Welche Ausführung brauche ich?

Entscheidend sind Stromnetz (EZ = 230 V, DZ = 400 V), Befestigung (Q = Wandplatte, S = Stahlwandring) und der benötigte Volumenstrom, der über die Polzahl gewählt wird.

Wie wird ein Drehstrommodell abgesichert?

Die Thermokontakte sind potenzialfrei auf Klemmen geführt und werden an einen Motorvollschutzschalter oder den Steuerstromkreis eines Schützes angeschlossen.

Wie laut ist der Ventilator?

Für die Familie ist ein Schallleistungspegel LWA7 von 88 dB(A) angegeben. Werte je Modell stehen in den technischen Daten des jeweiligen Artikels.
