Allgemeine Beschreibung

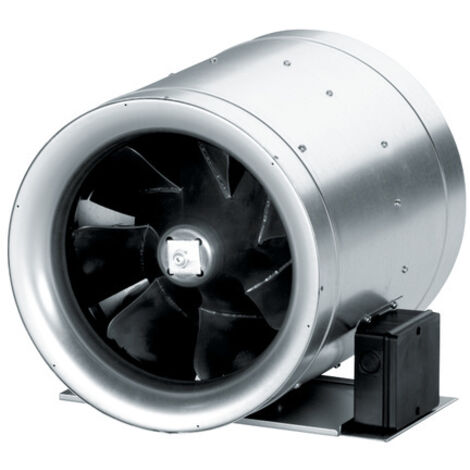

Der Maico Diagonalventilator EDR 25 DN250 ist für den direkten Einbau in Rohrleitungen konzipiert und bietet eine leistungsstarke sowie effiziente Lösung zur Förderung von mittleren bis großen Luftmengen, selbst bei hohen Widerständen. Die kompakte Bauweise und das geringe Gewicht ermöglichen eine schnelle und unkomplizierte Installation.Technische daten
- Artikelnummer: 0080.0656
- EAN Nummer: 4012799806561
- Nennweite: DN 250 (250 mm)
- Fördervolumen (Maximalwert): 1700 m³/h
- Fördervolumen Nenn (BEP): 1119 m³/h (im optimalen Wirkungsgrad)
- Druck pfs Nenn (BEP): 274 Pa (im optimalen Wirkungsgrad)
- Drehzahl nNenn (BEP): 2824 1/min (im optimalen Wirkungsgrad)
- Drehzahl: 2890 1/min
- Laufradtyp: Diagonal
- Drehzahlsteuerbar: Ja (mittels Transformatoren)
- Spannungsart: Wechselstrom
- Bemessungsspannung: 230 V
- Netzfrequenz: 50 Hz
- Nennleistung (PBEP): 170 W (0,174 kW) (im optimalen Wirkungsgrad)
- INenn (IBEP): 08 A (im optimalen Wirkungsgrad)
- IMax: 1 A
- Netzzuleitung: 3/15 mm²
- Schutzart: IP X4
- Wärmeklasse: F
- Einbaulage: Senkrecht/waagerecht
- Material Gehäuse: Stahlblech verzinkt
- Farbe: Silbergrau
- Gewicht: 65 kg
- Gewicht mit Verpackung: 69,5 kg
- Breite: 296 mm
- Höhe: 259 mm
- Tiefe: 278 mm
- Abmessungen mit Verpackung (B x H x T): 310 mm x 270 mm x 305 mm
- Fördermitteltemperatur bei IMax: 55 °C
- Umgebungstemperatur: 55 °C
- Gesamteffizienz e: 449 %
- Messkategorie: A
- Effizienzkategorie: Statisch
- Effizienzgrad N: 634
- VSD erforderlich: Nein
- Gleichstrommotor: Nein
- Schallleistungspegel LWA5: 71 dB(A)
- Herstellungsjahr: Siehe Typenschild
Installation
Der Ventilator ist für den unkomplizierten Einbau in bestehende Rohrleitungssysteme ausgelegt, was Platz und Integrationsaufwand spart und ideal für kompakte Lüftungslösungen ist.Anwendung
Der Maico Diagonalventilator EDR 25 DN250 eignet sich für komplexe Lüftungssysteme, bei denen eine hohe Luftförderleistung bei gleichzeitig hohen Systemwiderständen erforderlich ist. Die kompakte Bauweise ermöglicht den direkten Einbau in Rohrleitungen und ist ideal für Anwendungen mit begrenztem Platzangebot, beispielsweise in industriellen Abluftsystemen, Lagerhallen oder größeren Bürogebäuden.Weitere Informationen
- Hoher Wirkungsgrad: Minimiert Betriebskosten und ermöglicht energieeffizienten Lufttransport.
- Ruhiges Ansaugen: Spezielle Ansaugdüse für eine ruhige und effiziente Luftführung.
- Optimale Luftströmung: Profilierte Laufrad- und Statorschaufeln für ideale Anströmung des Ventilators.
- Erhöhter statischer Druck: Integrierter Diffusor trägt zur Leistungssteigerung bei.
- Reduzierte Verluste: Intelligente Spaltabdichtung minimiert Überströmverluste zwischen Saug- und Druckraum.
- Variable Drehzahlsteuerung: Der integrierte Wechselstrommotor ermöglicht eine flexible Drehzahlregelung.
- Integrierter Motorschutz: Ein serienmäßiger thermischer Überlastungsschutz schützt den Motor vor Beschädigungen.
- Qualität und Hersteller: Hergestellt von der Maico Elektroapparate-Fabrik GmbH, bekannt für hochwertige und langlebige Lüftungstechnik.
