Maico Diagonal-Ventilator EDR 31, DN 315, 0080.0657

Maico Diagonal-Ventilator EDR 31, DN 315, 0080.0657

Technische Daten

• Hersteller: MAICO
• Artikelnummer: 0080.0657
• Produkt: Diagonal-Ventilator
• Typ: EDR 31
• EAN: 4012799806578
• Nennweite: 315 mm
• Fördervolumen: 3.400 m³/h
• FördervolumenNenn: 2.243 m³/h / im opt. Wirkungsgrad
• Druck pfs, Nenn: 466 Pa / im opt. Wirkungsgrad
• Fördermitteltemperatur bei IMax: 70 °C
• Umgebungstemperatur: 70 °C
• PBEP / FördervolumenBEP / Pfs, BEP: 0,515 kW / 2.243 m³/h / 466 Pa
• Drehzahl nNenn: 2.776 1/min / im opt. Wirkungsgrad
• Drehzahl: 2.800 1/min
• Drehzahlsteuerbar: ja
• Spannungsart: &,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,Wechselstrom
• Bemessungsspannung: 230 V
• Netzfrequenz: 50 Hz
• Nennleistung: 460 W / im opt. Wirkungsgrad
• Schutzart: IP X4
• Netzzuleitung: 3 x 1,5 mm²
• SchallleistungspegelLWA5: 76 dB(A)
• Einbauort: Rohr
• Einbaulage: senkrecht / waagerecht
• Material Gehäuse: Stahlblech, verzinkt
• Farbe: silbergrau
• Informationen zu Einbau, Betrieb und Instandhaltung: siehe Montageanleitung
• Gewicht: 14,88 kg
• Gewicht mit Verpackung: 15,51 kg
• Breite: 349 mm
• Höhe: 324 mm
• Tiefe: 351 mm
• Breite mit Verpackung: 390 mm
• Höhe mit Verpackung: 345 mm
• Tiefe mit Verpackung: 360 mm
• Laufradtyp: diagonal
• INenn: 2,3 A / im opt. Wirkungsgrad
• IMax: 3,2 A
• Wärmeklasse: F
• Gesamteffizienz η: 52,7 %
• Messkategorie: A
• Effizienzkategorie: statisch
• Effizienzgrad N: 66,2
• VSD erforderlich: nein
• Herstellungsjahr: siehe Typenschild
• Herstellername / Amtliche Registriernummer / Niederlassungsort des Herstellers: Maico Elektroapparate-Fabrik GmbH / Registergericht Freiburg, HRB 601233 / Villingen-Schwenningen
• Art.-Nr.: 0080.0657
• nBEP: 2.776 1/min
• spezifisches Verhältnis: ≈ 1
• Informationen zur Zerlegung und Entsorgung: siehe Montageanleitung
• IBEP: 2,3 A
• LWA2, Stufe 2 (dB(A)): –
• LWA2, Stufe 3 (dB(A)): –
• LWA2, Stufe 4 (dB(A)): –
• LWA2, Stufe 5 (dB(A)): –
• LWA5, Stufe 2 (dB(A)): –
• LWA5, Stufe 3 (dB(A)): –
• LWA5, Stufe 4 (dB(A)): –
• LWA5, Stufe 5 (dB(A)): –
• LWA6, Stufe 2 (dB(A)): –
• LWA6, Stufe 3 (dB(A)): –
• LWA6, Stufe 4 (dB(A)): –
• LWA6, Stufe 5 (dB(A)): –
• Anschluss: sonstige
• Werkstoff des Gehäuses: rostfreier Stahl
• Elektrischer Anschluss: Anschlussklemmen
• Schutzart (IP): IPX4
• Mit thermischem Schutz: ja

Wechselstrommotor

• Elektrischer Anschluss über außenliegenden Klemmenkasten.
• Drehzahlregelung mittels Transformatoren möglich.
• Thermischer Überlastungsschutz serienmäßig.
• Je nach Ausführung müssen die Anschlüsse der Thermokontakte an einen Motorschutzschalter MVE 10-1 oder den Steuerstromkreis eines Schützes angeschlossen werden.
• Kurzinformation
• Produktbeschreibung
• Merkmale
• Wechselstrommotor

MAICO – Lüftungstechnik aus Villingen-Schwenningen

Seit 1928 entwickelt und fertigt das Familienunternehmen MAICO Ventilatoren und Lüftungslösungen. Produziert wird in Schwenningen im Schwarzwald, das Programm umfasst rund 1.600 Produkte – vom kleinen Badlüfter über Rohr-, Wand- und Dachventilatoren bis zu Lüftungsgeräten mit Wärmerückgewinnung und raumlufttechnischen Anlagen für große Gebäude.

Wohnungslüftung, Wärmerückgewinnung, Gewerbe und Industrie

MAICO deckt die Wohnungsentlüftung nach DIN 18017-3, zentrale und dezentrale Lüftung mit Wärmerückgewinnung sowie Ventilatoren für Arbeitsstätten, Gewerbe und Industrie ab – bis hin zu explosionsgeschützten Ausführungen. Als Systemanbieter liefert der Hersteller das passende Zubehör: Luftführung, Außenluftdurchlässe, Filter, Regler, Schalter und Sensorik.

Design und Service

MAICO-Produkte wurden mehrfach für ihre Gestaltung ausgezeichnet, unter anderem mit dem red dot design award und dem iF Product Design Award. Zum Service des Markenherstellers gehören Planungshilfen und ein umfangreiches Ersatzteilprogramm.

MAICO bei raleo

Bei raleo finden Sie MAICO-Ventilatoren, Lüftungsgeräte, Zubehör und Ersatzteile mit Original-Artikelnummer, vollständigen technischen Daten, Maßzeichnungen, Kennlinien und Herstellerunterlagen.

• Hersteller: MAICO
• Artikelnummer: 0080.0657
• Produkt: Diagonal-Ventilator
• Typ: EDR 31
• EAN: 4012799806578
• Nennweite: 315 mm
• Fördervolumen: 3.400 m³/h
• FördervolumenNenn: 2.243 m³/h / im opt. Wirkungsgrad
• Druck pfs, Nenn: 466 Pa / im opt. Wirkungsgrad
• Fördermitteltemperatur bei IMax: 70 °C
• Umgebungstemperatur: 70 °C
• PBEP / FördervolumenBEP / Pfs, BEP: 0,515 kW / 2.243 m³/h / 466 Pa
• Drehzahl nNenn: 2.776 1/min / im opt. Wirkungsgrad
• Drehzahl: 2.800 1/min

• DN 250–355
• Diagonal-Laufrad
• 230 V
• IP X4

Diagonal-Rohrventilator für Industrie und Gewerbe

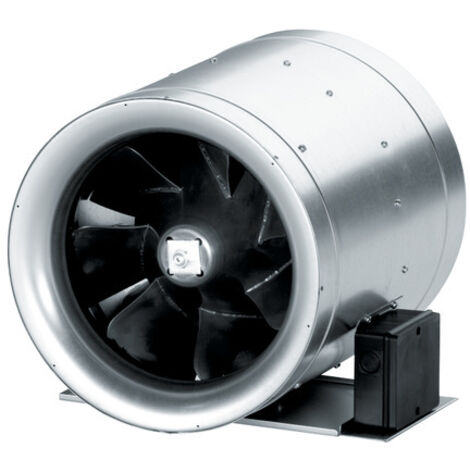

Maico Diagonal-Ventilator EDR 31

MAICO EDR – Diagonal-Rohrventilator DN 250–355 für hohe Druckverluste, 230 V

Der MAICO EDR ist ein Diagonal-Rohrventilator für den direkten Einbau in Lüftungsleitungen. Er fördert mittlere bis große Luftmengen auch dann, wenn lange Leitungen oder Einbauten für hohen Widerstand sorgen. Dahinter steckt ein Diagonal-Laufrad mit nachgeschaltetem Stator und ein Diffusor, der den statischen Druck anhebt.

Zur Auswahl stehen EDR 25, EDR 31 und EDR 35 für die Nennweiten 250, 315 und 355 mm, alle für Wechselstrom 230 V. Das Gehäuse aus verzinktem Stahlblech ist kompakt und leicht, eine integrierte Montageplatte beschleunigt den Einbau. Die Drehzahl lässt sich über Stufentransformatoren anpassen.

Die Baureihe MAICO Diagonalventilator EDR gibt es in 3 Ausführungen, die sich in Nennweite unterscheiden. Dieser Artikel: 315 mm.

MAICO Diagonalventilator EDR – Vorteile im Überblick

• Druckstark: Laufrad, Stator und Diffusor sind aufeinander abgestimmt und halten den Volumenstrom auch bei hohem Leitungswiderstand.
• Turbulenzarm: Ansaugdüse und Spaltabdichtung zwischen Saug- und Druckseite verringern Verluste im Ventilator.
• Schnell montiert: Kompakte Bauform, geringes Gewicht und die integrierte Montageplatte erleichtern den Einbau in die Rohrleitung.
• Regelbar über Trafo: Mit einem 5-Stufentransformator wie dem TRE 1,6-2 lässt sich die Leistung stufenweise anpassen.
• Motorschutz an Bord: Ein thermischer Überlastungsschutz ist serienmäßig, je nach Ausführung werden die Thermokontakte an einen Motorschutzschalter MVE 10-1 geführt.

Typische Einsatzbereiche

• Maschinenabsaugung
• Arbeitsplatzabsaugung
• Fertigung und Lager
• Labore

Merkmale

• Für direkten Einbau in Rohrleitungen.
• Förderung von mittleren bis großen Luftmengen gegen hohe Widerstände.
• Kompakte Abmessungen, geringes Gewicht und integrierte Montageplatte erleichtern schnelle Montage.
• Ansaugdüse zum turbulenzarmen Luftansaugen.
• Diagonal-Laufrad mit nachgeschaltetem Stator.
• Profiliertes Laufrad- und Statorschaufeln sorgen für optimale Anströmung.
• Mit Diffusor zur Erhöhung des statischen Drucks.
• Spaltabdichtung zwischen Saug- und Druckraum reduziert die Überströmverluste.
• Meridianer Strömungsverlauf verhindert Turbulenzen.
• Schutzart IP X4.

Wechselstrommotor

• Elektrischer Anschluss über außenliegenden Klemmenkasten.
• Drehzahlregelung mittels Transformatoren möglich.
• Thermischer Überlastungsschutz serienmäßig.
• Je nach Ausführung müssen die Anschlüsse der Thermokontakte an einen Motorschutzschalter MVE 10-1 oder den Steuerstromkreis eines Schützes angeschlossen werden.
• Kurzinformation
• Produktbeschreibung
• Merkmale
• Wechselstrommotor

MAICO Diagonalventilator EDR: alle Ausführungen im Vergleich

Passendes Zubehör von MAICO

• MAICO Regelklappe JRE 30
• MAICO Stellmotor MS 8
• MAICO Stellmotor MS 8 P
• MAICO Automatische Rückschlagklappe AVM 31
• MAICO Elastische Manschette EL 30
• MAICO Rohrschalldämpfer RSR 31-1
• MAICO Rohrschalldämpfer RSR 31/50-1
• MAICO Elektro-Lufterhitzer mit Regler DRH 31-12 R
• MAICO 5-Stufentransformator TRE 3,3-2
• MAICO 5-Stufentransformator, Schaltschrank TRE 3,3 S-2
• MAICO 5-Stufenschalter für 5-Stufentransformatoren TRE...S -2/ TR...S-2 ESS 20

Häufige Fragen zu MAICO Diagonalventilator EDR

Welche Nennweiten gibt es beim EDR?

Der EDR 25 passt an DN 250, der EDR 31 an DN 315 und der EDR 35 an Leitungen mit 355 mm.

Wie lässt sich der EDR regeln?

Die Drehzahl wird über Transformatoren gesteuert, etwa mit dem 5-Stufentransformator TRE 1,6-2 oder der Schaltschrankversion TRE 1,6 S-2.

Was unterscheidet einen Diagonal- von einem Axialventilator?

Beim EDR strömt die Luft schräg durch das Laufrad und wird über Stator und Diffusor geführt. Dadurch baut er mehr statischen Druck auf als ein einfaches Axiallaufrad und eignet sich für Leitungen mit höherem Widerstand.
