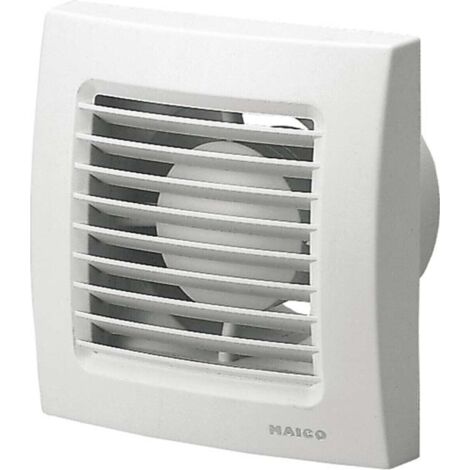

Maico Kleinraum-a Ventilator m. ECA120VZ Innengitter m. verz. Zeitschalter

Maico Kleinraum-a Ventilator m. ECA120VZ Innengitter m. verz. Zeitschalter

Wandeinbauventilatoren ECA 120
Für Einbau in Lüftungsschächte, oder zum Anschluss an KA-Rohre oder flexible Schläuche 120 mm oder DN 125 geeignet. Hoher Druck und große Leistung. Ventilatoren in Schutzklasse II. VDE-GS-geprüft. Kunststoff-Ausführung, verkehrsweiß nach RAL 9016.
Technische Daten für Typen ECA 120:
Fördermenge: Typen ECA 120/P/ VZ/F 170 m
3
/h
Typen ECA 120 KP; 120 KVZ/ KF 180 m
3
/h
Leistungsaufnahme: 19 W
· Ventilatoren mit Schutzart IP45 sind für den Einbau im Bereich I nach VDE 0100, Teil 701 von Duschen geeignet
· Ventilatoren mit Schutzart IP34 sind im Sprühbereich von Bäder- und Duschräumen einsetzbar
Mit feststehendem Innengitter und eingebautem Verzögerungs-
Zeitschalter Schutzart IP45

Kleinraumventilator ECA 120 VZ
Innengitter, Verzögerungszeit, DN120
Ausführung mit Verzögerungszeitschalter
- Einschaltverzögerung ca. 50 sek.
- Nachlaufzeit ca. 6 min.
- Nicht drehzahlsteuerbar.

Merkmale
- Hohes Fördervolumen trotz kompakter
Baugröße.
- Kombiniert großes Fördervolumen mit
Druckstärke.
- Thermischer Überlastungsschutz.
- Gehäuse aus schlagfestem Kunststoff.
- Schutzklasse II.
- Mit VDE-GS-Zeichen, Ausnahme: ECA 120
24 V.
- Mit Schutzdichtungen gegen das
Eindringen von Kondenswasser bei
Deckeneinbau.
- Drehzahlsteuerung optional für
ECA-Ventilatoren in Standardausführung.
- Farbe verkehrsweiß ähnlich RAL 9016.

Motor
- Robuster Motor mit Kugellager,
wartungsfrei.
- Für Dauerbetrieb geeignet.

Montagehinweise
- Einfache, schnelle Demontage der
Abdeckung.
- Schnelles Befestigen des Ventilators
im Rohr durch 2 Klemmfedern.

Elektrischer Anschluss
- Elektrischer Anschluss wahlweise Auf-
oder Unterputz.

Sicherheitshinweise
- ECA 120-Geräte mit der Schutzart IP
45 sind im Schutzbereich 1 gemäß DIN VDE
0100-701 einsetzbar.
- Details siehe Planungshinweise.

Artikel:
ECA 120 VZ
- Ausführung: Verzögerungszeitschalter
- Fördervolumen: 170 m3/h
- Drehzahl: 2600 1/min
- Drehzahlsteuerbar: nein
- Reversierbarkeit: nein
- Spannungsart: Wechselstrom
- Bemessungsspannung: 230 V
- Netzfrequenz: 50 Hz / 60 Hz
- Leistungsaufnahme: 19 W
- IMax: 0,14 A
- Schutzart: IP 45
- Netzzuleitung: 5 / 1,5 mm2
- Einbauort: Wand
- Einbauart: Aufputz
- Einbaulage: beliebig
- Material: Kunststoff
- Farbe: verkehrsweiß, ähnlich RAL 9016
- Gewicht: 0,9 kg
- Gewicht mit Verpackung: 1,06 kg
- Nennweite: 120 mm
- Breite: 171 mm
- Höhe: 171 mm
- Tiefe: 114 mm
- Breite mit Verpackung: 180 mm
- Höhe mit Verpackung: 180 mm
- Tiefe mit Verpackung: 140 mm
- Fördermitteltemperatur bei IMax: 40
°C
- Nachlaufzeit: 6 min
- Einschaltverzögerung: 50 s
- Schalldruckpegel: 42 dB(A) / Abstand
3 m, Freifeldbedingungen

Produktspezifikation

• Nennweite: 120
• Zusammenstellung: sonstige
• Ausführung: axial
• Bauhöhe: 171
• Baulänge: 171
• Bemessungsspannung: 230
• Farbe: weiß
• IFTTT-Unterstützung verfügbar: nein
• Kompatibel mit Amazon Alexa: nein
• Kompatibel mit Apple HomeKit: nein
• Kompatibel mit Google Assistant: nein
• Montageart: Aufputz
• Netzfrequenz: 50
• Richtung: Entlüftung
• Schutzart (IP): IP45
• Volumenstrom: 170
• Werkstoff des Gehäuses: Kunststoff
