Technische Daten

• Hersteller: MAICO
• Artikelnummer: 0083.0484
• Produkt: Axial-Wandventilator
• Typ: EZQ 20/4 E
• EAN: 4012799834847
• Ausführung: Quadratische Wandplatte
• Fördervolumen: 475 m³/h
• Fördermitteltemperatur bei IMax: -20 °C bis 60 °C
• Drehzahl: 1.380 1/min
• Drehzahlsteuerbar: ja
• Spannungsart: &,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,Wechselstrom
• Bemessungsspannung: 230 V
• Netzfrequenz: 50 Hz
• Nennleistung: 35 W
• Schutzart: IP 54
• Fördermitteltemperatur bei Nennstrom: 60 °C
• Einbauort: Wand / Decke
• Einbauart: Aufputz
• Einbaulage: waagerecht / senkrecht
• Material: Stahlblech, verzinkt
• Farbe: silber
• Gewicht: 3,57 kg
• Gewicht mit Verpackung: 4,51 kg
• Nennweite: 200 mm
• Breite: 345 mm
• Höhe: 345 mm
• Tiefe: 174 mm
• Breite mit Verpackung: 415 mm
• Höhe mit Verpackung: 415 mm
• Tiefe mit Verpackung: 310 mm
• Laufradtyp: axial
• INenn: 0,25 A
• IMax: 0,25 A
• Wärmeklasse: B
• LWA7, S1 (dB(A)): 18
• LWA7, S2 (dB(A)): 18
• LWA7, S3 (dB(A)): 20
• LWA7, S4 (dB(A)): 21
• LWA7, S5 (dB(A)): 23
• LWA8, S1 (dB(A)): 16
• LWA8, S2 (dB(A)): 18
• LWA8, S3 (dB(A)): 21
• LWA8, S4 (dB(A)): 22
• LWA8, S5 (dB(A)): 22
• Verschlussklappe: ohne
• Schutzart (IP): IP54

Motor

• Asynchronmotor.
• Drehzahlsteuerbar. Ausnahme: Typ DZQ 40/2 B und DZS 40/2 B.
• Reversierbar. Ausnahme: Ventilatoren mit Spaltpolmotor (...-E).
• Nicht zur Förderung wasserdampfgesättigter Luft geeignet.

Wechselstrommotor

• Typenreihen EZQ/EZS.
• Asynchronmotor.
• Nicht zur Förderung wasserdampfgesättigter Luft geeignet.
• Bemessungsspannung 230 V, 50 Hz.
• Ventilatoren "... B": Kondensatormotoren mit Betriebskondensator am Schutzgitter oder an der Wandhülse, Schutzart IP 55.
• Ventilatoren "... D": Kondensatormotoren mit Betriebskondensator im Anschlusskasten, Schutzart IP 54.
• Ventilatoren "... E": Spaltpolmotoren, Schutzart IP 54.
• Drehzahlsteuerbar. Ausnahme bei Typ EZQ 45/6 B.
• Geräte lassen sich mit optionalen Drehzahlsteller stufenlos regeln oder sie lassen sich mit einem optionalen 5-Stufentransformator stufenweise schalten.
• Reversierbar. Ausnahme bei Ventilatoren mit Spaltpolmotor ("... E").
• Reversierbetrieb: Der Volumenstrom verringert sich um ca. 35 % bei anormaler Förderrichtung.
• Thermischer Überlastungsschutz serienmäßig.

MAICO – Lüftungstechnik aus Villingen-Schwenningen

Seit 1928 entwickelt und fertigt das Familienunternehmen MAICO Ventilatoren und Lüftungslösungen. Produziert wird in Schwenningen im Schwarzwald, das Programm umfasst rund 1.600 Produkte – vom kleinen Badlüfter über Rohr-, Wand- und Dachventilatoren bis zu Lüftungsgeräten mit Wärmerückgewinnung und raumlufttechnischen Anlagen für große Gebäude.

Wohnungslüftung, Wärmerückgewinnung, Gewerbe und Industrie

MAICO deckt die Wohnungsentlüftung nach DIN 18017-3, zentrale und dezentrale Lüftung mit Wärmerückgewinnung sowie Ventilatoren für Arbeitsstätten, Gewerbe und Industrie ab – bis hin zu explosionsgeschützten Ausführungen. Als Systemanbieter liefert der Hersteller das passende Zubehör: Luftführung, Außenluftdurchlässe, Filter, Regler, Schalter und Sensorik.

Design und Service

MAICO-Produkte wurden mehrfach für ihre Gestaltung ausgezeichnet, unter anderem mit dem red dot design award und dem iF Product Design Award. Zum Service des Markenherstellers gehören Planungshilfen und ein umfangreiches Ersatzteilprogramm.

MAICO bei raleo

Bei raleo finden Sie MAICO-Ventilatoren, Lüftungsgeräte, Zubehör und Ersatzteile mit Original-Artikelnummer, vollständigen technischen Daten, Maßzeichnungen, Kennlinien und Herstellerunterlagen.

• Hersteller: MAICO
• Artikelnummer: 0083.0484
• Produkt: Axial-Wandventilator
• Typ: EZQ 20/4 E
• EAN: 4012799834847
• Ausführung: Quadratische Wandplatte
• Fördervolumen: 475 m³/h
• Fördermitteltemperatur bei IMax: -20 °C bis 60 °C
• Drehzahl: 1.380 1/min
• Drehzahlsteuerbar: ja
• Spannungsart: &,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,Wechselstrom
• Bemessungsspannung: 230 V
• Netzfrequenz: 50 Hz
• Nennleistung: 35 W

• DN 200
• 475–1.150 m³/h
• 230 V oder 400 V
• Wandplatte 345 mm

Axial-Wandventilator DN 200 für Werkstatt und Lager

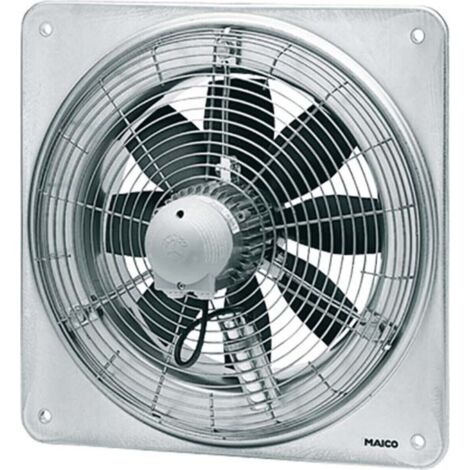

Maico Axial-Wandventilator EZQ 20/4 E
