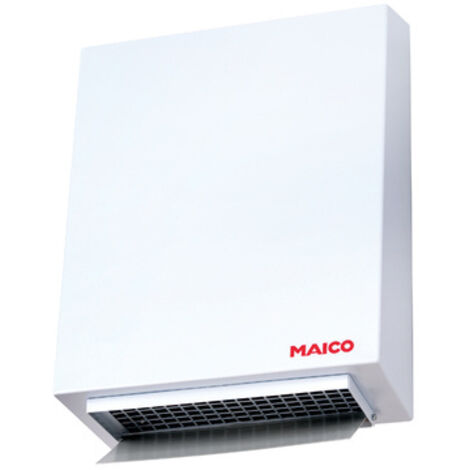

Maico Radial-Außenwandventilator AWV 10, DN 100, 0080.0994

Maico Radial-Außenwandventilator AWV 10, DN 100, 0080.0994

Technische Daten

• Hersteller: MAICO
• Artikelnummer: 0080.0994
• Produkt: Radial-Außenwandventilator
• Typ: AWV 10
• EAN: 4012799809944
• Nennweite: 100 mm
• Fördervolumen: 220 m³/h
• SEC average: -7 kWh/(m²*a)
• Fördermitteltemperatur bei IMax: -20 °C bis 30 °C
• Drehzahl: 2.441 1/min
• Drehzahlsteuerbar: ja
• Spannungsart: &,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,Wechselstrom
• Bemessungsspannung: 230 V
• Netzfrequenz: 50 Hz
• Nennleistung: 26 W
• Schutzart: IP X4
• Einbauort: Wand
• Einbaulage: senkrecht / waagerecht
• Material: Stahlblech, verzinkt
• Material Gehäuse: Stahlblech, pulverbeschichtet
• Gewicht: 4,4 kg
• Gewicht mit Verpackung: 4,83 kg
• Breite: 260 mm
• Höhe: 355 mm
• Tiefe: 131 mm
• Breite mit Verpackung: 275 mm
• Höhe mit Verpackung: 385 mm
• Tiefe mit Verpackung: 175 mm
• Laufradtyp: radial
• IMax: 0,13 A
• Wärmeklasse: B
• LWA5, S5 (dB(A)): –
• Anschluss: sonstige
• Werkstoff des Gehäuses: rostfreier Stahl
• Elektrischer Anschluss: Anschlussklemmen
• Schutzart (IP): IPX4
• Mit thermischem Schutz: ja

Motor

• Kondensatormotor.
• Drehzahlsteuerbar.
• Thermischer Überlastungsschutz serienmäßig.
• Robuster Motor mit Kugellager, wartungsfrei.
• Schutzart IP X4 bei Einbau in Lüftungsleitungen mit mindestens 1 m Rohr auf der Saugseite.

Montagehinweise

• Zur Montage an der Außenwand.

MAICO – Lüftungstechnik aus Villingen-Schwenningen

Seit 1928 entwickelt und fertigt das Familienunternehmen MAICO Ventilatoren und Lüftungslösungen. Produziert wird in Schwenningen im Schwarzwald, das Programm umfasst rund 1.600 Produkte – vom kleinen Badlüfter über Rohr-, Wand- und Dachventilatoren bis zu Lüftungsgeräten mit Wärmerückgewinnung und raumlufttechnischen Anlagen für große Gebäude.

Wohnungslüftung, Wärmerückgewinnung, Gewerbe und Industrie

MAICO deckt die Wohnungsentlüftung nach DIN 18017-3, zentrale und dezentrale Lüftung mit Wärmerückgewinnung sowie Ventilatoren für Arbeitsstätten, Gewerbe und Industrie ab – bis hin zu explosionsgeschützten Ausführungen. Als Systemanbieter liefert der Hersteller das passende Zubehör: Luftführung, Außenluftdurchlässe, Filter, Regler, Schalter und Sensorik.

Design und Service

MAICO-Produkte wurden mehrfach für ihre Gestaltung ausgezeichnet, unter anderem mit dem red dot design award und dem iF Product Design Award. Zum Service des Markenherstellers gehören Planungshilfen und ein umfangreiches Ersatzteilprogramm.

MAICO bei raleo

Bei raleo finden Sie MAICO-Ventilatoren, Lüftungsgeräte, Zubehör und Ersatzteile mit Original-Artikelnummer, vollständigen technischen Daten, Maßzeichnungen, Kennlinien und Herstellerunterlagen.

• Hersteller: MAICO
• Artikelnummer: 0080.0994
• Produkt: Radial-Außenwandventilator
• Typ: AWV 10
• EAN: 4012799809944
• Nennweite: 100 mm
• Fördervolumen: 220 m³/h
• SEC average: -7 kWh/(m²*a)
• Fördermitteltemperatur bei IMax: -20 °C bis 30 °C
• Drehzahl: 2.441 1/min
• Drehzahlsteuerbar: ja
• Spannungsart: &,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,Wechselstrom
• Bemessungsspannung: 230 V
• Netzfrequenz: 50 Hz

• DN 100–200
• 220–740 m³/h
• IP X4
• Energieeffizienz C

Radialventilator zur Montage an der Außenwand

Maico Radial-Außenwandventilator AWV 10

MAICO AWV – Radial-Außenwandventilator DN 100–200 bis 740 m³/h für Sanierung und Nachrüstung

Der MAICO AWV ist ein Radial-Außenwandventilator, der außen auf die Fassade gesetzt und saugseitig an eine Lüftungsleitung angeschlossen wird. So bleibt im Inneren Platz, was ihn für Sanierungen und nachträgliche Einbauten interessant macht. Rückwärtsgekrümmte Kunststoff-Radiallaufräder fördern kleine bis mittlere Luftmengen auch gegen hohe Widerstände.

Die Reihe reicht vom AWV 10 für DN 100 bis zum AWV 20 S für DN 200, die S-Modelle sind stärkere Ausführungen. Insgesamt deckt sie 220 bis 740 m³/h ab. Gehäuse aus pulverbeschichtetem Stahlblech, eine integrierte Verschlussklappe und ein drehzahlsteuerbarer Kondensatormotor gehören zur Ausstattung.

Die Baureihe MAICO Radial-Außenwandventilator AWV gibt es in 5 Ausführungen, die sich in Nennweite und Fördervolumen unterscheiden. Dieser Artikel: 100 mm, 220 m³/h.

MAICO Radial-Außenwandventilator AWV – Vorteile im Überblick

• Montage außen: Der Ventilator hängt an der Außenwand und belegt im Raum keinen Platz.
• Druckstarkes Radiallaufrad: Rückwärtsgekrümmte Schaufeln fördern zuverlässig auch über längere Leitungen.
• Klappe integriert: Eine Verschlussklappe ist bereits eingebaut.
• Drehzahlsteuerbar: Der Kondensatormotor lässt sich etwa mit STX 1,5, TRE 0,4-2 oder dem Drehzahlregelsystem DRS regeln.
• Wartungsfreier Motor: Kugelgelagert, mit serienmäßigem thermischem Überlastungsschutz.

Typische Einsatzbereiche

• Maschinenabsaugung
• Arbeitsstätten und Gewerberäume
• Kantinen und Fitnessräume
• Sanierung im Bestand

Merkmale

• Förderung kleinerer bis mittlerer Luftmengen bei hohen Widerständen.
• Ideal für Sanierungen und nachträglichen Einbau aufgrund von Außenmontage.
• Optimaler Wirkungsgrad, geringe Unterhaltskosten.
• Radiallaufräder aus Kunststoff, mit rückwärtsgekrümmten Schaufeln.
• Anschlussstutzen saugseitig für Einbau an Lüftungsleitungen.
• Verschlussklappe integriert.
• Material Gehäuse: Stahlblech, pulverbeschichtet.

Motor

• Kondensatormotor.
• Drehzahlsteuerbar.
• Thermischer Überlastungsschutz serienmäßig.
• Robuster Motor mit Kugellager, wartungsfrei.
• Schutzart IP X4 bei Einbau in Lüftungsleitungen mit mindestens 1 m Rohr auf der Saugseite.

Montagehinweise

• Zur Montage an der Außenwand.

Sicherheitshinweise

• Bei freier Ansaugung darf der Ventilator nur in Betrieb genommen werden, wenn der Berührungsschutz des Flügelrades gemäß DIN EN ISO 13857 gewährleistet ist.
• Kurzinformation
• Produktbeschreibung
• Merkmale
• Motor
• Montagehinweise
• Sicherheitshinweise

MAICO Radial-Außenwandventilator AWV: alle Ausführungen im Vergleich

Passendes Zubehör von MAICO

• MAICO Drehzahlregelsystem DRS
• MAICO Rohrschalldämpfer RSR 10-1
• MAICO Rohrschalldämpfer RSR 10/50-1
• MAICO Luftfilter TFE 10-4
• MAICO Luftfilter TFE 10-7
• MAICO Drehzahlsteller STX 1,5
• MAICO 5-Stufentransformator TRE 0,4-2

Häufige Fragen zu MAICO Radial-Außenwandventilator AWV

Welche Größen gibt es beim AWV?

AWV 10 (DN 100), AWV 15 und AWV 15 S (DN 150) sowie AWV 20 und AWV 20 S (DN 200). Die S-Varianten sind die stärkeren Ausführungen.

Wann gilt Schutzart IP X4?

IP X4 ist erreicht, wenn auf der Saugseite mindestens 1 m Rohr angeschlossen ist.

Was ist bei freier Ansaugung zu beachten?

Dann muss ein Berührungsschutz für das Laufrad nach DIN EN ISO 13857 vorhanden sein, bevor der Ventilator betrieben wird.
