Maico Axial-Wandeinbauventilator EZF 20/4 E, DN 200, 0085.0484

Maico Axial-Wandeinbauventilator EZF 20/4 E, DN 200, 0085.0484

Technische Daten

• Hersteller: MAICO
• Artikelnummer: 0085.0484
• Produkt: Axial-Wandeinbauventilator
• Typ: EZF 20/4 E
• EAN: 4012799854845
• Fördervolumen: 500 m³/h
• Fördermitteltemperatur bei IMax: -20 °C bis 60 °C
• Drehzahl: 1.380 1/min
• Drehzahlsteuerbar: ja
• Spannungsart: &,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,Wechselstrom
• Bemessungsspannung: 230 V
• Netzfrequenz: 50 Hz
• Nennleistung: 30 W
• Leistungsaufnahme: 35 W
• Schutzart: IP 54
• Netzzuleitung: 3 x 1,5 mm²
• Fördermitteltemperatur bei Nennstrom: -20 °C bis 60 °C
• Einbauort: Wand / Decke
• Einbauart: Unterputz
• Einbaulage: waagerecht / senkrecht
• Material: Stahlblech, verzinkt
• Farbe: silber
• Gewicht: 3,3 kg
• Gewicht mit Verpackung: 3,88 kg
• Nennweite: 200 mm
• Breite: 258 mm
• Höhe: 258 mm
• Tiefe: 240 mm
• Breite mit Verpackung: 265 mm
• Höhe mit Verpackung: 345 mm
• Tiefe mit Verpackung: 345 mm
• Ausführung: Wandhülse
• Laufradtyp: axial
• INenn: 0,23 A
• IMax: 0,25 A
• Wärmeklasse: E
• LWA7, S5 (dB(A)): 23
• Verschlussklappe: ohne
• Schutzart (IP): IP54

Wechselstrommotor

• Typenreihe EZF.
• Asynchronmotor.
• Bemessungsspannung 230 V, 50 Hz.
• Schutzart IP 55. Ausnahme EZF ... D, EZF ... E IP 54.
• Ventilatoren "... B": Kondensatormotoren mit Betriebskondensator am Schutzgitter oder an der Wandhülse.
• Ventilatoren "... D": Kondensatormotoren mit Betriebskondensator im Anschlusskasten.
• Ventilatoren "... E": Spaltpolmotoren, nicht reversierbar.
• Thermischer Überlastungsschutz serienmäßig.
• Drehzahlsteuerbar. Geräte lassen sich mit optionalen Drehzahlsteller stufenlos regeln oder sie lassen sich mit einem optionalen 5-Stufentransformator stufenweise schalten.
• Reversierbar. Ausnahme: Bei Ventilatoren mit Spaltpolmotor ("... E").
• Reversierbetrieb: Der Volumenstrom verringert sich um ca. 35 % bei anormaler Förderrichtung.
• Nicht zur Förderung wasserdampfgesättigter Luft geeignet.

MAICO – Lüftungstechnik aus Villingen-Schwenningen

Seit 1928 entwickelt und fertigt das Familienunternehmen MAICO Ventilatoren und Lüftungslösungen. Produziert wird in Schwenningen im Schwarzwald, das Programm umfasst rund 1.600 Produkte – vom kleinen Badlüfter über Rohr-, Wand- und Dachventilatoren bis zu Lüftungsgeräten mit Wärmerückgewinnung und raumlufttechnischen Anlagen für große Gebäude.

Wohnungslüftung, Wärmerückgewinnung, Gewerbe und Industrie

MAICO deckt die Wohnungsentlüftung nach DIN 18017-3, zentrale und dezentrale Lüftung mit Wärmerückgewinnung sowie Ventilatoren für Arbeitsstätten, Gewerbe und Industrie ab – bis hin zu explosionsgeschützten Ausführungen. Als Systemanbieter liefert der Hersteller das passende Zubehör: Luftführung, Außenluftdurchlässe, Filter, Regler, Schalter und Sensorik.

Design und Service

MAICO-Produkte wurden mehrfach für ihre Gestaltung ausgezeichnet, unter anderem mit dem red dot design award und dem iF Product Design Award. Zum Service des Markenherstellers gehören Planungshilfen und ein umfangreiches Ersatzteilprogramm.

MAICO bei raleo

Bei raleo finden Sie MAICO-Ventilatoren, Lüftungsgeräte, Zubehör und Ersatzteile mit Original-Artikelnummer, vollständigen technischen Daten, Maßzeichnungen, Kennlinien und Herstellerunterlagen.

• Hersteller: MAICO
• Artikelnummer: 0085.0484
• Produkt: Axial-Wandeinbauventilator
• Typ: EZF 20/4 E
• EAN: 4012799854845
• Fördervolumen: 500 m³/h
• Fördermitteltemperatur bei IMax: -20 °C bis 60 °C
• Drehzahl: 1.380 1/min
• Drehzahlsteuerbar: ja
• Spannungsart: &,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,&,nbsp,Wechselstrom
• Bemessungsspannung: 230 V
• Netzfrequenz: 50 Hz
• Nennleistung: 30 W
• Leistungsaufnahme: 35 W

• DN 200
• 500 m³/h
• 35 W
• IP 54

Kompakter Axial-Wandeinbauventilator für Gewerberäume

Maico Axial-Wandeinbauventilator EZF 20/4 E

MAICO EZF 20/4 E – Axial-Wandeinbauventilator DN 200 mit Wandhülse, 500 m³/h, Wechselstrom

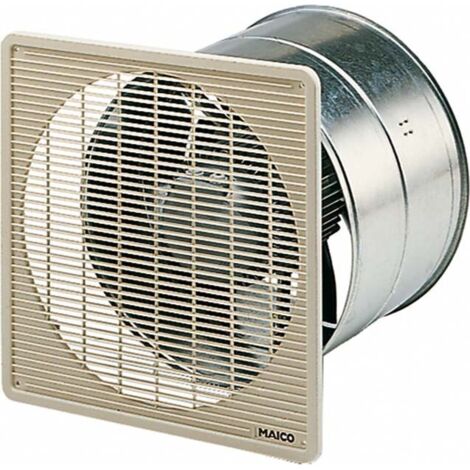

Der MAICO EZF 20/4 E ist der kleinste Axial-Wandeinbauventilator der Baureihe EZF/DZF und fördert in Nennweite DN 200 rund 500 m³/h. Er wird mit einer Wandhülse aus verzinktem Stahlblech unter Putz in Wand oder Decke eingebaut und eignet sich für Umkleiden, Meisterbüros, Gaststätten oder Fitnessräume.

Angetrieben wird er von einem Spaltpolmotor für 230 V mit 35 W Leistungsaufnahme in Schutzart IP 54. Diese E-Ausführung ist drehzahlsteuerbar, aber nicht reversierbar – sie fördert ausschließlich in Abluftrichtung.

MAICO Axial-Wandeinbauventilatoren EZF, DZF mit Wandhülse – Vorteile im Überblick

• Kompakt: Die Wandhülse misst nur 258 × 258 mm bei 240 mm Tiefe.
• Sparsamer Spaltpolmotor: 35 W Leistungsaufnahme bei 500 m³/h Fördervolumen.
• Drehzahlsteuerbar: Mit Drehzahlsteller oder Stufentransformator lässt sich die Luftmenge anpassen.
• Sicher berührgeschützt: Das saugseitige Kunststoff-Schutzgitter entspricht DIN EN ISO 13857.
• Passendes Zubehör: Verschlussklappen AS 20/RS 20, Dunkelkammervorsatz ZDK 25 und Luftfilter ZFF 20 sind erhältlich.

Typische Einsatzbereiche

• Umkleidekabine
• Meisterbüro
• Gaststätte
• Garage
• Fitnessraum

Wechselstrom-Ausführung

• Axial-Wandeinbauventilator für Unterputz-Installation, in Wechselstromausführung.

Kurzbeschreibung

• Zur Unterputzmontage.
• Einbau in jeder Lage möglich.
• Wandhülse aus verzinktem Stahlblech.
• 8-blättrige Flügelräder aus glasfaserverstärktem Polyamid.
• Kunststoff-Schutzgitter auf der Saugseite, perlweiss, Berührungsschutz gemäß DIN EN ISO 13857.
• Thermischer Überlastungsschutz serienmäßig.
• Vibrationsfreier Lauf durch dynamisch gewuchtetes Flügelrad und Motor (Welle-Rotor), gemäß Gütestufe 6.3, DIN ISO 1940, Teil 1.
• Hoher lüftungsseitiger Wirkungsgrad.
• Niedriges Betriebsgeräusch.
• Erhöhte Langlebigkeit durch qualitativ hochwertige Materialien wie geräuscharme Kugellager.

Förderrichtung

• Die Förderrichtung ist gekennzeichnet.
• Standard Abluftbetrieb, Förderrichtung über Motor saugend.

Wechselstrommotor

• Typenreihe EZF.
• Asynchronmotor.
• Bemessungsspannung 230 V, 50 Hz.
• Schutzart IP 55. Ausnahme EZF ... D, EZF ... E IP 54.
• Ventilatoren "... B": Kondensatormotoren mit Betriebskondensator am Schutzgitter oder an der Wandhülse.
• Ventilatoren "... D": Kondensatormotoren mit Betriebskondensator im Anschlusskasten.
• Ventilatoren "... E": Spaltpolmotoren, nicht reversierbar.
• Thermischer Überlastungsschutz serienmäßig.
• Drehzahlsteuerbar. Geräte lassen sich mit optionalen Drehzahlsteller stufenlos regeln oder sie lassen sich mit einem optionalen 5-Stufentransformator stufenweise schalten.
• Reversierbar. Ausnahme: Bei Ventilatoren mit Spaltpolmotor ("... E").

Passendes Zubehör von MAICO

• MAICO Verschlussklappe AS 20
• MAICO Verschlussklappe, manuell RS 20
• MAICO Stellmotor MS 2
• MAICO Außengitter MLA 20
• MAICO Außengitter MLZ 20
• MAICO Verlängerungshülse VH 20
• MAICO Innengitter IG 20
• MAICO Dunkelkammervorsatz ZDK 25
• MAICO Luftfilter ZFF 20
• MAICO Haupt-, Reparaturschalter HS 3
• MAICO Drehschalter DS 10
• MAICO Schütz US 16 T

Häufige Fragen zu MAICO Axial-Wandeinbauventilatoren EZF, DZF mit Wandhülse

Kann der EZF 20/4 E die Förderrichtung umkehren?

Nein. Ventilatoren mit Spaltpolmotor (Kennbuchstabe E) sind nicht reversierbar.

Wie viel Strom braucht der EZF 20/4 E?

Bei 230 V liegt der Nennstrom bei 0,23 A, die Leistungsaufnahme bei 35 W.
