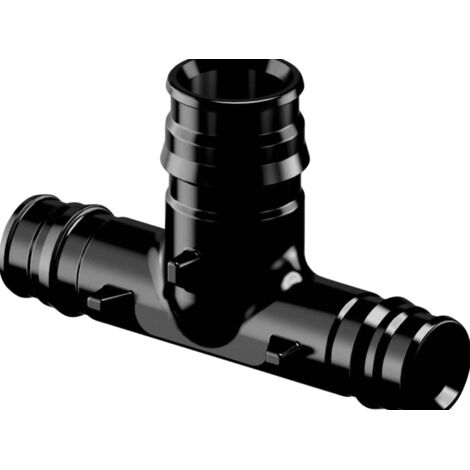

Uponor Q und E T-Stück reduziert PPSU 20x16x20mm, 1008689

Uponor Q und E T-Stück reduziert PPSU 20x16x20mm, 1008689

Das Uponor Q und E T-Stück reduziert PPSU 20x16x20mm ist ein korrosionsfreies Fitting für die Abzweigung unterschiedlicher Rohrdimensionen der Uponor PE-Xa Rohre SDR 11 und SDR 7,4. Als Bestandteil der O-Ring-freien und dauerhaft dichten Uponor Q&E-Verbindungstechnik eignet es sich ideal für den Einsatz in Heizungs- und Trinkwasserinstallationen.

Welche Eigenschaften bietet das Uponor Q&E T-Stück?

Dieses T-Stück ist aus Polyphenylensulfon (PPSU) gefertigt, einem robusten Kunststoff, der für seine Korrosionsfreiheit bekannt ist. Es ist systemgebunden und für eine maximale Temperatur von 95 °C sowie eine Druckbelastung von bis zu 10 bar ausgelegt. Die Hauptfarbe des Fittings ist schwarz. Das T-Stück verfügt über Stoßnocken, die eine sichere Montage unterstützen.

Wie erfolgt die Verbindung mit dem Uponor Q&E System?

Das Uponor Q&E T-Stück ist mit drei Klemmringanschlüssen ausgestattet, die Rohraußendurchmesser von 20x16x20mm ermöglichen. Die Anschlüsse sind unbehandelt und entsprechen den Außen- und Innengewinden nach DIN EN 10226-1. Die O-Ring-freie Verbindungstechnik sorgt für eine dauerhafte Dichtheit und eine zugfeste Installation. Es ist zu beachten, dass die Q&E Sicherungsringe separat bestellt werden müssen.

Technische Daten

• Ausführung: T-Stück
• Werkstoff: Polyphenylensulfon (PPSU)
• Hauptfarbe Fitting: schwarz
• Rohraußendurchmesser Anschluss 1: 20
• Rohraußendurchmesser Anschluss 2: 16
• Rohraußendurchmesser Anschluss 3: 20
• Max. Arbeitsdruck bei 20 °C: 10 bar
• Max. Temperatur: 95 °C
• Winkel: 90
• Reduzierend: ja

Das Uponor Q und E T-Stück reduziert PPSU 20x16x20mm bietet eine zuverlässige und korrosionsfreie Lösung für die Abzweigung von PE-Xa Rohren in Heizungs- und Trinkwasserinstallationen. Mit seinen reduzierten Anschlüssen von 20x16x20mm ermöglicht es eine flexible Anpassung an unterschiedliche Rohrdimensionen. Die robuste PPSU-Konstruktion und die O-Ring-freie Q&E-Verbindungstechnik stellen eine dauerhaft dichte und zugfeste Installation bei Drücken bis zu 10 bar und Temperaturen bis 95 °C sicher.

Produktspezifikation

• Hersteller-Serie: Q&E
• Hersteller-Warengruppe: Flexible Rohrsysteme
• Hersteller-Produktgruppe: Uponor Q&E
• Hersteller-Artikelnummer: 1008689
• Ausführung: T-Stück
• Anschluss 1: Klemmring
• Anschluss 2: Klemmring
• Winkel: 90
• Oberflächenschutz Anschluss 1: unbehandelt
• Oberflächenbehandlung Anschluss 1: unbehandelt
• Oberflächenschutz Anschluss 2: unbehandelt
• Oberflächenbehandlung Anschluss 2: unbehandelt
• Werkstoff des Anschlusses 3: Polyphenylensulfon (PPSU)
• Oberflächenschutz Anschluss 3: unbehandelt
• Oberflächenbehandlung Anschluss 3: unbehandelt
• Hauptfarbe Fitting: schwarz
• Verschlossen: nein
• Mit Dichtungsmaterial: nein
• Anschluss 3: Klemmring
• Mit Entleerungsventil: nein
• Mit Entlüfter: nein
• Rohraußendurchmesser Anschluss 1: 20
• Rohraußendurchmesser Anschluss 2: 16
• Rohraußendurchmesser Anschluss 3: 20
• Länge Anschluss 1: 35,5
• Länge Anschluss 2: 29,25
• Arbeitslänge Anschluss 1: 13,5
• Arbeitslänge Anschluss 2: 11,25
• Länge Anschluss 3: 35,5
• Arbeitslänge Anschluss 3: 13,5
• Mit Stoßnocken: ja
• Reduzierend: ja
• Max. Arbeitsdruck bei 20 °C: 10
• Zugfest: ja
• Systemgebunden: ja
• Werkstoff des Anschlusses 1: Polyphenylensulfon (PPSU)
• Werkstoff des Anschlusses 2: Polyphenylensulfon (PPSU)
• Mehrteilig: nein
• DVGW-Siegel: ja
• KIWA-Prüfsiegel: ja
• Gastec QA Prüfung: nein
